金具の使用場所
概要
戸が閉まる手前でソフトクローズが作動します。
ご使用中の下荷重式引戸に後付けができるソフトクローズユニットです
(使用条件を満たしている場合に限ります)。
面付け仕様ですので、追加の掘込み加工は不要です。
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- 走行抵抗:6.9N(0.7kgf)以下
- 引戸の総質量:30kg以下(引戸1枚)
- 鴨居の残り代:15mm以上(設計ガイド参照)
- 使用温度範囲:5℃~40℃
- 戸車:ベアリング入りY型戸車(弊社推奨品:FA-1100-BY)
- 下部レール:Y型レール(弊社推奨品:NYレール)
■ご注意
下記をお読みのうえ、正しくお使いください。
●幕板や戸袋が無い引戸にご使用ください。
●ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
●戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
●ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
●必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
●施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
●施工時の削りカスやホコリなどが、本体内部やレール走行面、戸車走行部に付着すると、戸車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。こまめにレールの掃除をしてください。

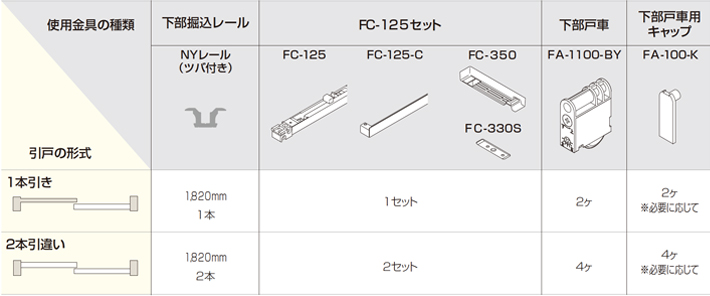

使用金具例
