　直付けレール HD-07

金具の使用場所

カタログ
画像を拡大

概要

●HD SYSTEMの「直付け下レール」タイプです。

●床面にレールを直付けしますので、下部の施工が容易です。

●直付けレール専用のスライダー・ピボットによりスムーズな走行が可能です。

使用条件

  • ◇折戸1組の総質量:20kg以下
  • 戸の厚さ:20mm以上
  • 折戸1組の戸幅:600～900mm
  • 戸の高さ:2,100mm以下

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

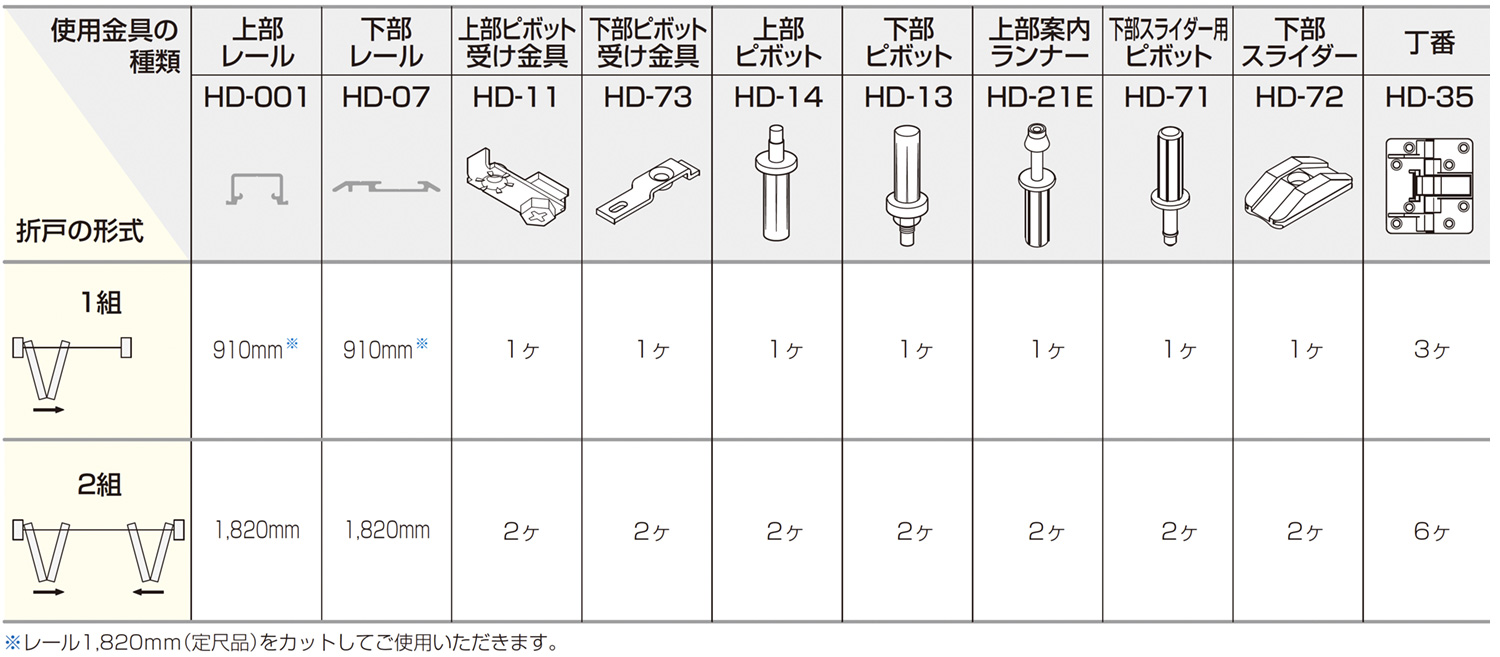

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
19件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
1 | 2 次へ>>
HD-3451(HD-001 用キャップ)

HD-3451(HD-001 用キャップ)

275 円
HD-3451(HD-001 用キャップ)

●HD-001を上枠や下枠に埋め込んだ際に、レール内の端部を隠すキャップです。
●キャップは5mmスライドするので、レールを枠より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

HD-71(HDシリーズ 下部スライダー用ピボット)

HD-71(HDシリーズ 下部スライダー用ピボット)

495 円
HDシリーズ HD-71(下部スライダー用ピボット)

[CADデータ有]

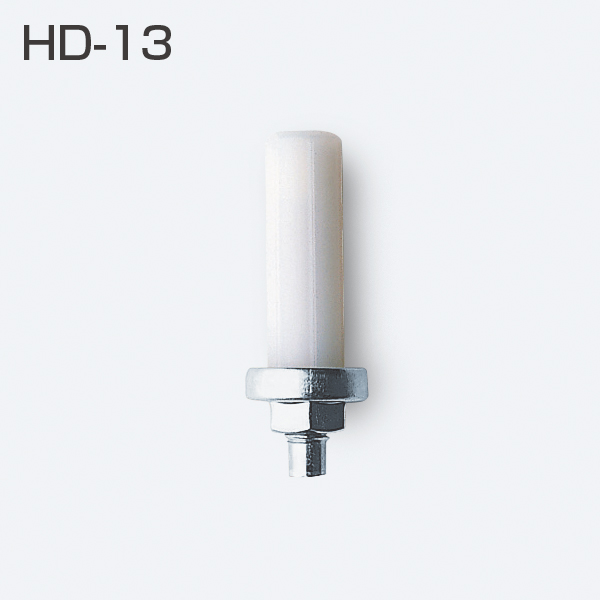

HD-13(HDシリーズ 下部ピボット)

HD-13(HDシリーズ 下部ピボット)

385 円
HDシリーズ HD-13(下部ピボット)

[CADデータ有]
HD-63(HDシリーズ ピボット打込みパイプ)

HD-63(HDシリーズ ピボット打込みパイプ)

297 円
HDシリーズ HD-63(ピボット打込みパイプ)
HD-001(HDシステム 埋込用レール・上下共通)

HD-001(HDシステム 埋込用レール・上下共通)

3,080〜7,260 円
HDシステム HD-001(埋込用レール・上下共通)

[CADデータ有]
HD-07(HDSシリーズ 面付けレール)

HD-07(HDSシリーズ 面付けレール)

3,410〜7,260 円
HDSシリーズ HD-07(面付けレール)

[CADデータ有]

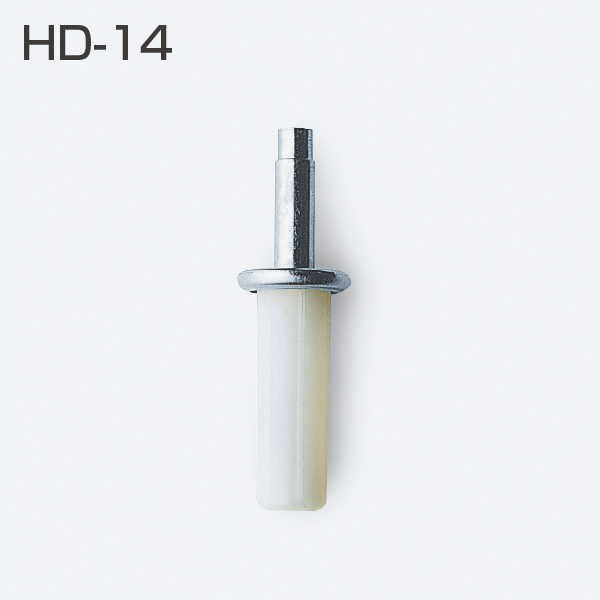

HD-14(HDシリーズ 上部ピボット)

HD-14(HDシリーズ 上部ピボット)

363 円
HDシリーズ HD-14(上部ピボット)

[CADデータ有]

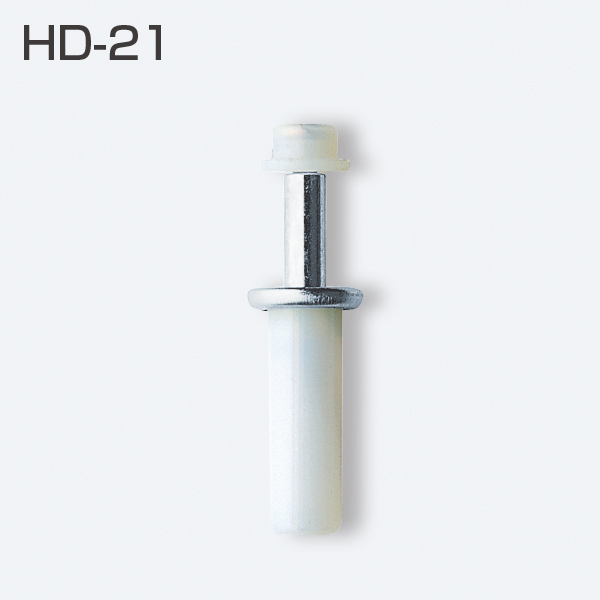

HD-21(HDシリーズ 案内ランナー)

HD-21(HDシリーズ 案内ランナー)

484 円
HDシリーズ HD-21(案内ランナー)

[CADデータ有]

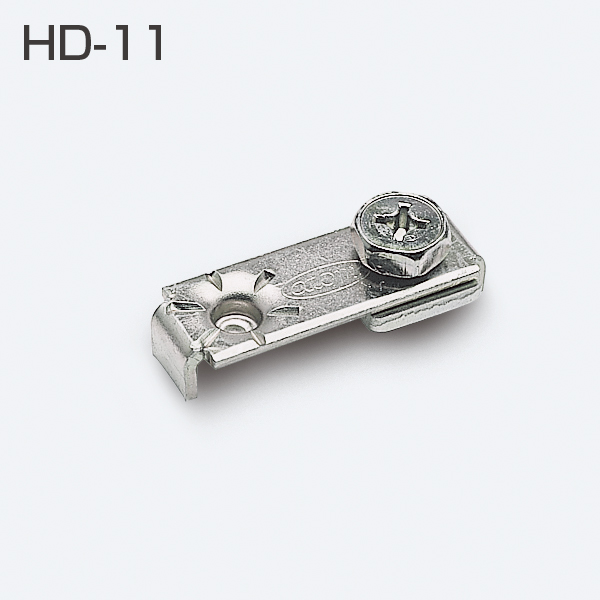

HD-11(HDシリーズ 上部ピボット受け金具)

HD-11(HDシリーズ 上部ピボット受け金具)

253 円
HDシリーズ HD-11(上部ピボット受け金具)

[CADデータ有]

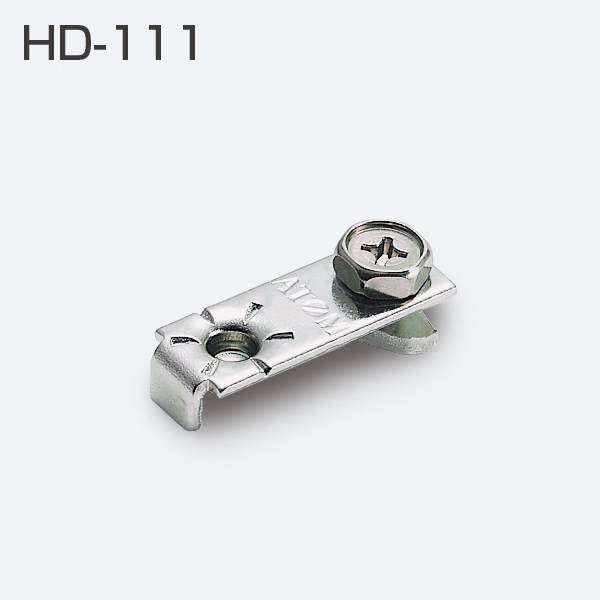

HD-111(HDシリーズ 上部ピボット受け金具・後付可能)

HD-111(HDシリーズ 上部ピボット受け金具・後付可能)

253 円
HDシリーズ HD-111(上部ピボット受け金具・後付可能)

[CADデータ有]
HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

2,860〜5,940 円
HDシリーズ HD-05(掘込み用レール・上下兼用・ツバ無)

[CADデータ有]
HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

1,650 円
HDシリーズ HD-38(収納折戸用丁番・仮ストップ機構なし)

[CADデータ有]
HD-61(HDシリーズ 調整用スパナ) SOLDOUT

HD-61(HDシリーズ 調整用スパナ)

275 円
HDシリーズ HD-61(調整用スパナ)

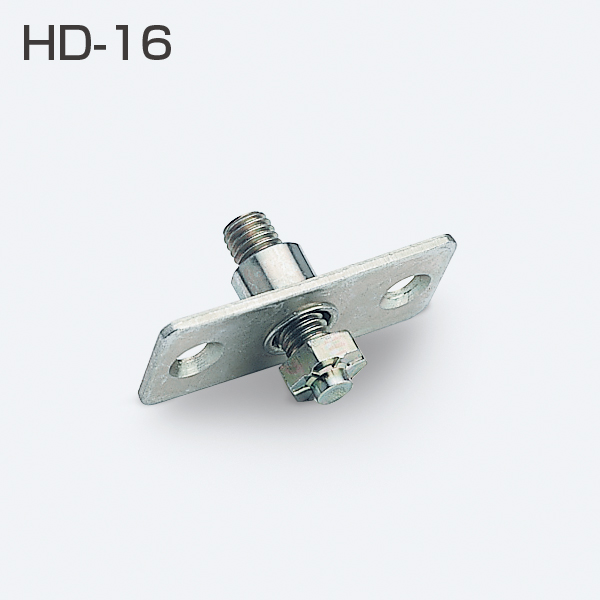

HD-16(HDシリーズ 下部ピボット)

HD-16(HDシリーズ 下部ピボット)

418 円
HDシリーズ HD-16(下部ピボット)

[CADデータ有]

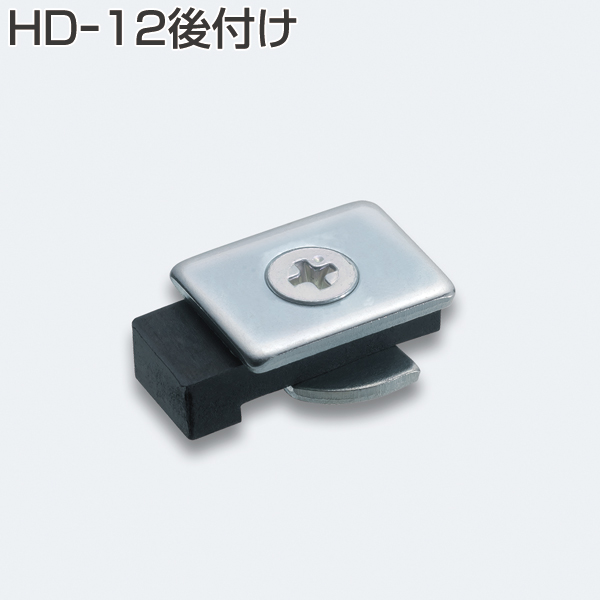

HD-12後付け(HDシリーズ ゴムストッパー)

HD-12後付け(HDシリーズ ゴムストッパー)

308 円
HD-12後付け(HDシリーズ ゴムストッパー)

[CADデータ有]
HD-73(HDシリーズ 下部ピボット受け金具)

HD-73(HDシリーズ 下部ピボット受け金具)

253 円
HDシリーズ HD-73(下部ピボット受け金具)

[CADデータ有]
1 | 2 次へ>>
