　下部レールなし 省施工・脱落防止

金具の使用場所

カタログ
画像を拡大

概要

●「軸吊式下部レールなし」タイプは、ピボット金具により折戸を支持・開閉し、かつ、下にはレールを使用しないタイプです。

●上部ピボットをレールにスライドさせて受け金具と嵌合させるので、容易に吊込みができます。

●下部ピボット受け金具の受坪がすりばち状のため、ピボットとの嵌合が容易にできます。

●上部・下部どちらもピボットと受け金具を完全固定できるので、位置ずれや戸の脱落を防止します。

使用条件

  • 折戸1組の総質量:24kg以下
  • 戸の厚さ:20mm以上
  • 折戸1組の戸幅:600～900mm
  • 戸の高さ:2,100mm以下

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上は連結できません。

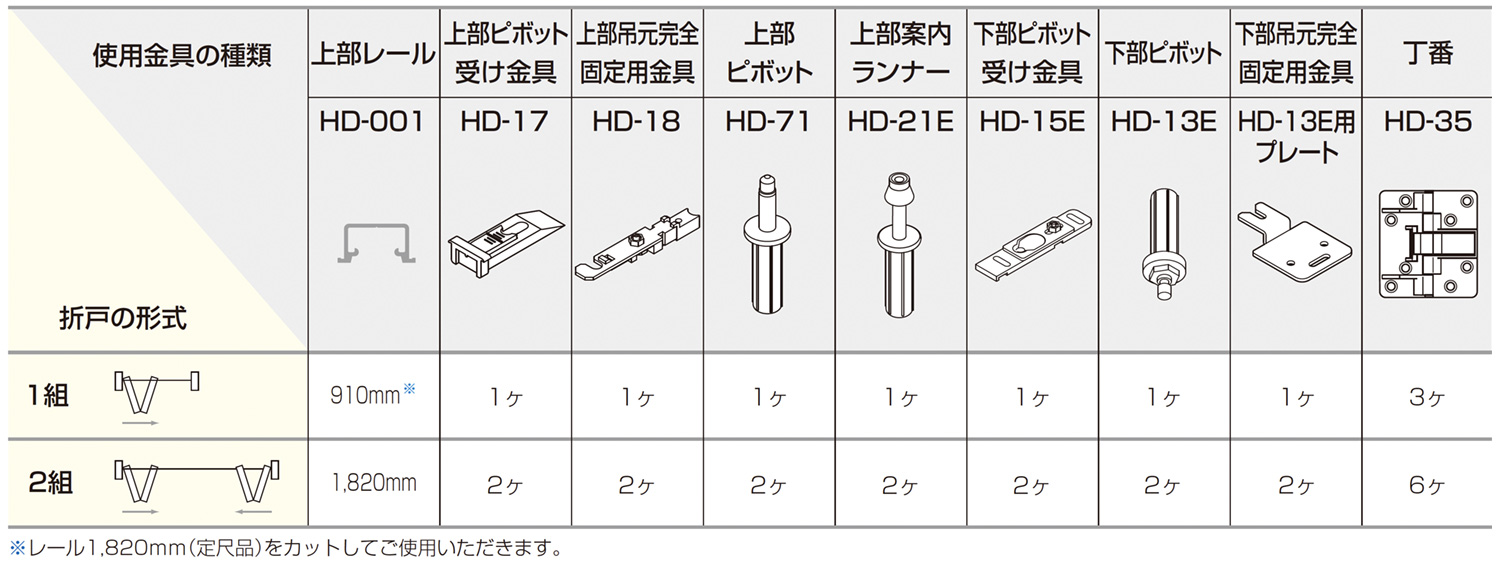

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る

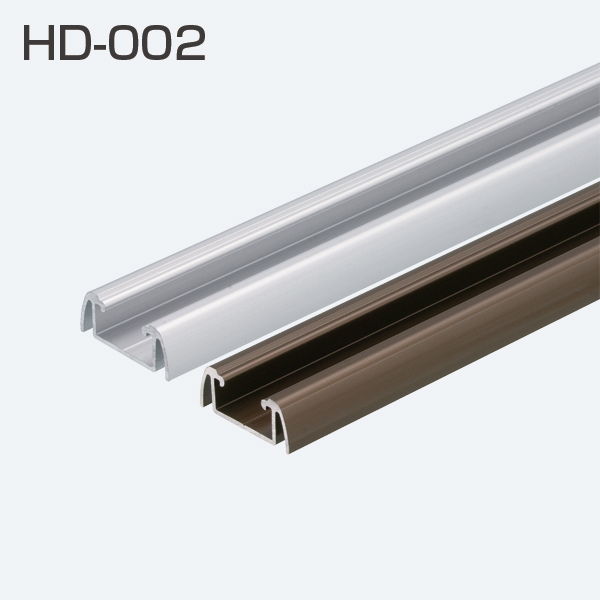

12件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順

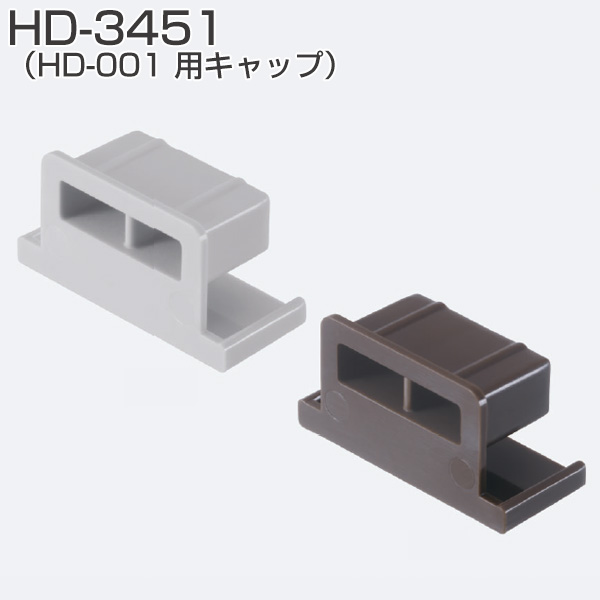

HD-3451(HD-001 用キャップ)

HD-3451(HD-001 用キャップ)

275 円
HD-3451(HD-001 用キャップ)

●HD-001を上枠や下枠に埋め込んだ際に、レール内の端部を隠すキャップです。
●キャップは5mmスライドするので、レールを枠より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

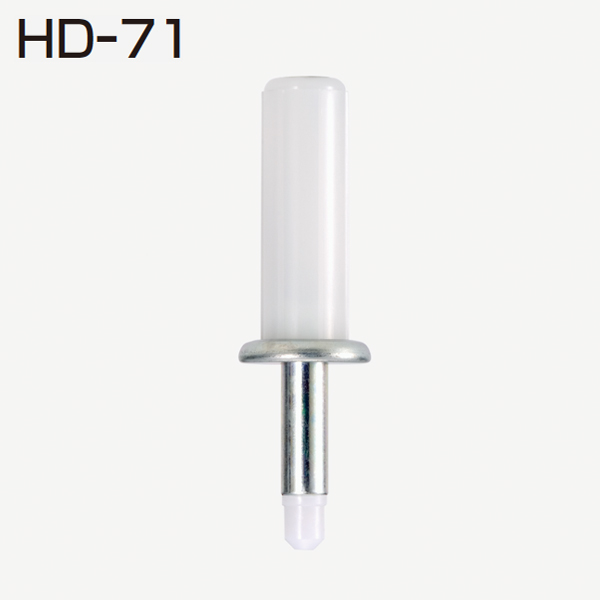

HD-71(HDシリーズ 下部スライダー用ピボット)

HD-71(HDシリーズ 下部スライダー用ピボット)

495 円
HDシリーズ HD-71(下部スライダー用ピボット)

[CADデータ有]

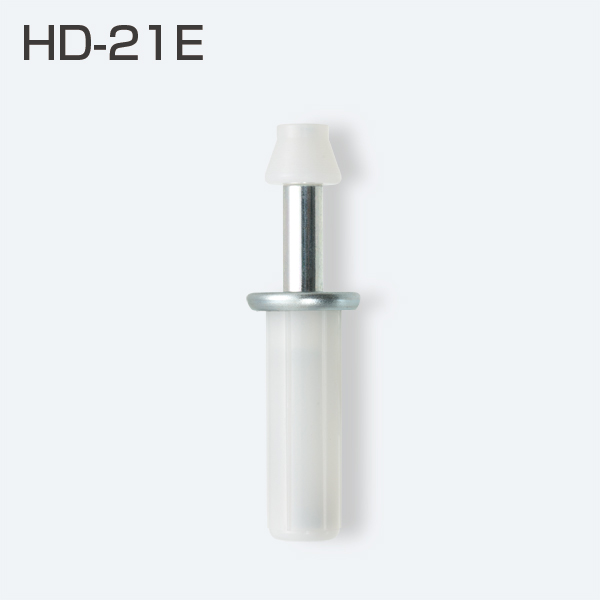

HD-21E(HDシステム 案内ランナー)

HD-21E(HDシステム 案内ランナー)

660 円
HDシステム HD-21E(案内ランナー)

[CADデータ有]

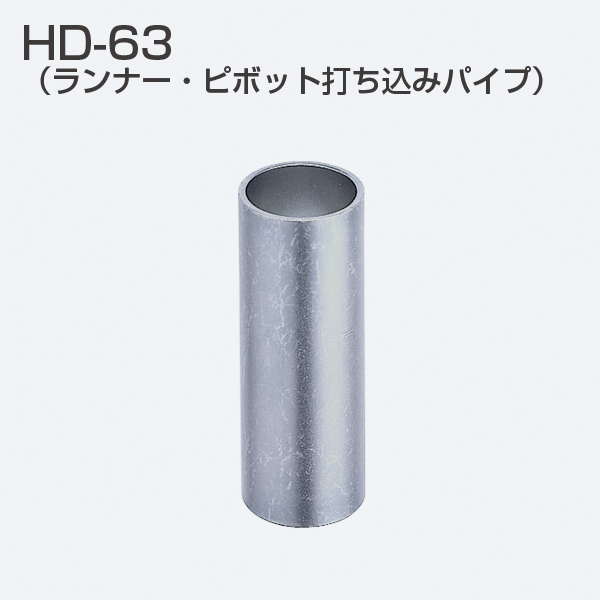

HD-63(HDシリーズ ピボット打込みパイプ)

HD-63(HDシリーズ ピボット打込みパイプ)

297 円
HDシリーズ HD-63(ピボット打込みパイプ)

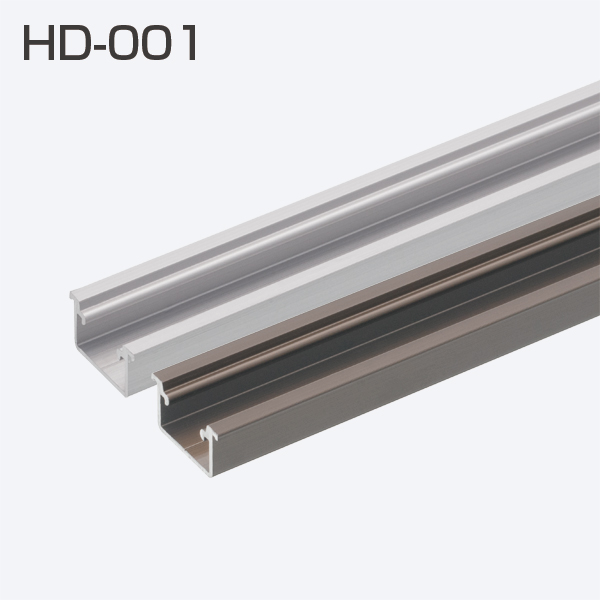

HD-001(HDシステム 埋込用レール・上下共通)

HD-001(HDシステム 埋込用レール・上下共通)

3,080〜7,260 円
HDシステム HD-001(埋込用レール・上下共通)

[CADデータ有]

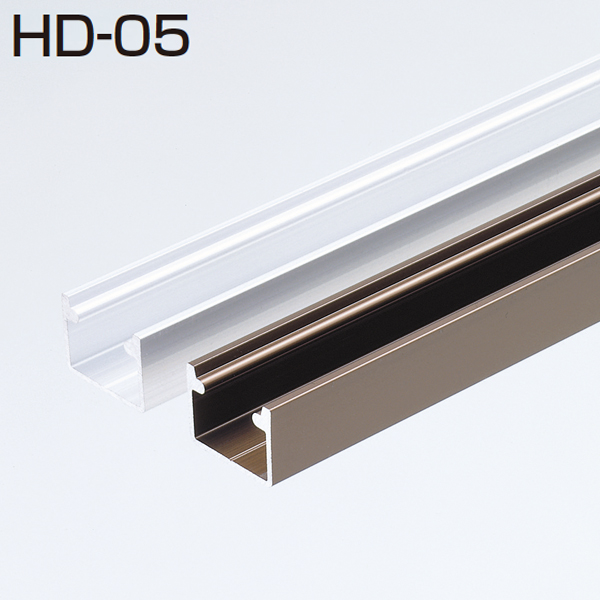

HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

2,860〜5,940 円
HDシリーズ HD-05(掘込み用レール・上下兼用・ツバ無)

[CADデータ有]
HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

1,650 円
HDシリーズ HD-38(収納折戸用丁番・仮ストップ機構なし)

[CADデータ有]

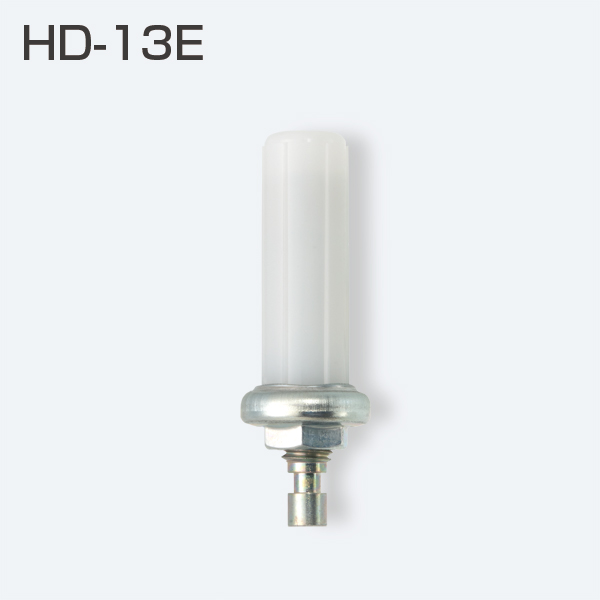

HD-13E(HDシステム 下部ピボット)

HD-13E(HDシステム 下部ピボット)

616 円
HDシステム HD-13E(下部ピボット)

[CADデータ有]

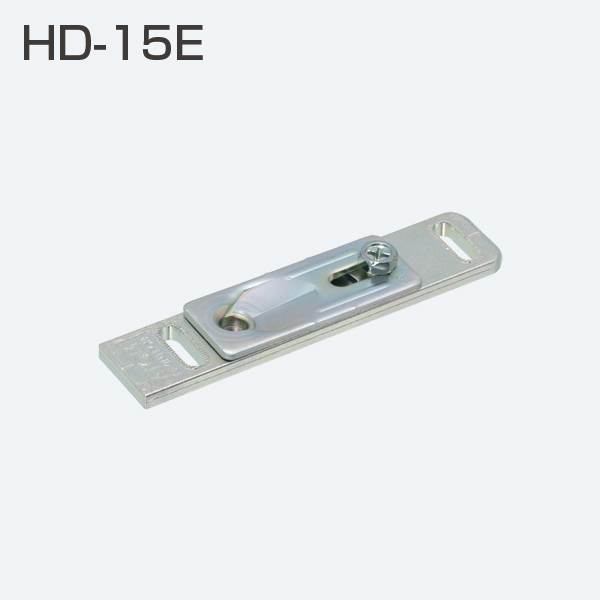

HD-15E(HDシステム 下部ピボット受け金具)

HD-15E(HDシステム 下部ピボット受け金具)

935 円
HDシステム HD-15E(下部ピボット受け金具)

[CADデータ有]

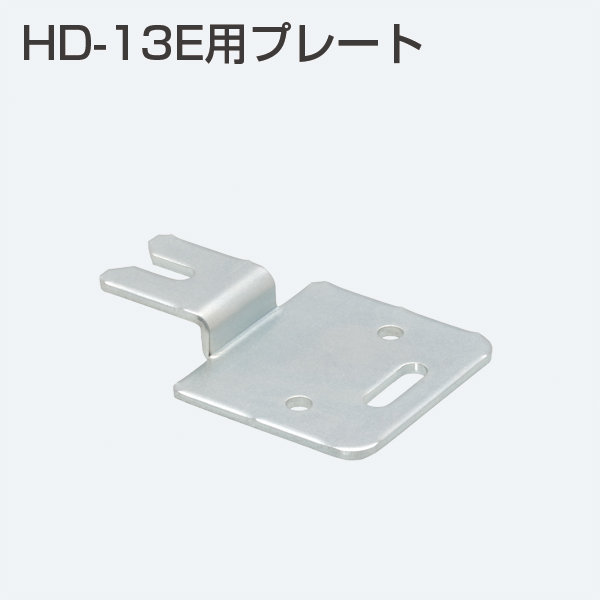

HD-13E用プレート(HDシステム 下部吊元完全固定金具)

HD-13E用プレート(HDシステム 下部吊元完全固定金具)

2,200 円
HDシステム HD-13E用プレート(下部吊元完全固定金具)

[CADデータ有]

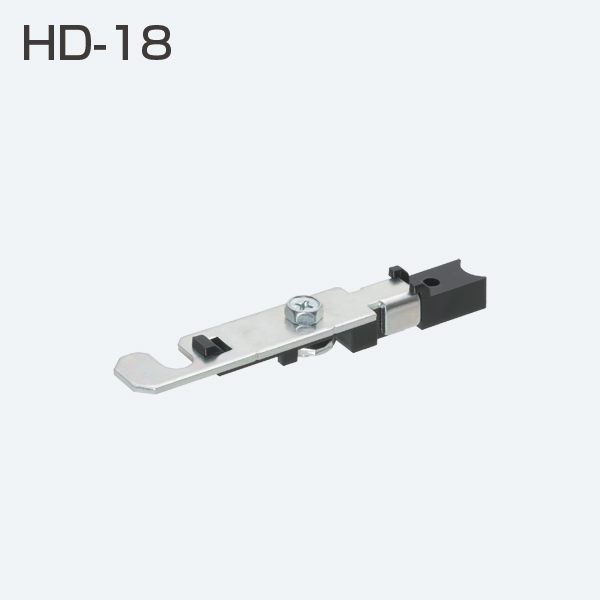

HD-18(HDシステム 上部吊元完全固定金具)

HD-18(HDシステム 上部吊元完全固定金具)

550 円
HDシステム HD-18(上部吊元完全固定金具)

[CADデータ有]

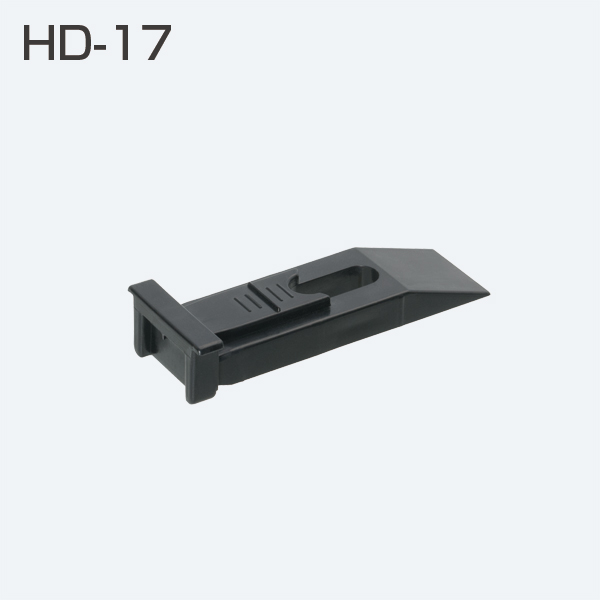

HD-17(HDシステム 上部ピボット受け金具)

HD-17(HDシステム 上部ピボット受け金具)

121 円
HDシステム HD-17(上部ピボット受け金具)

[CADデータ有]
