　下部レールなし

金具の使用場所

カタログ
画像を拡大

概要

●OFD-3N SYSTEMの、下部レールなし吊元固定タイプです。

使用条件

  • 折戸1組の総質量:20kg以下
  • 戸の厚さ:20mm以上
  • 折戸1組の戸幅:800～900mm

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

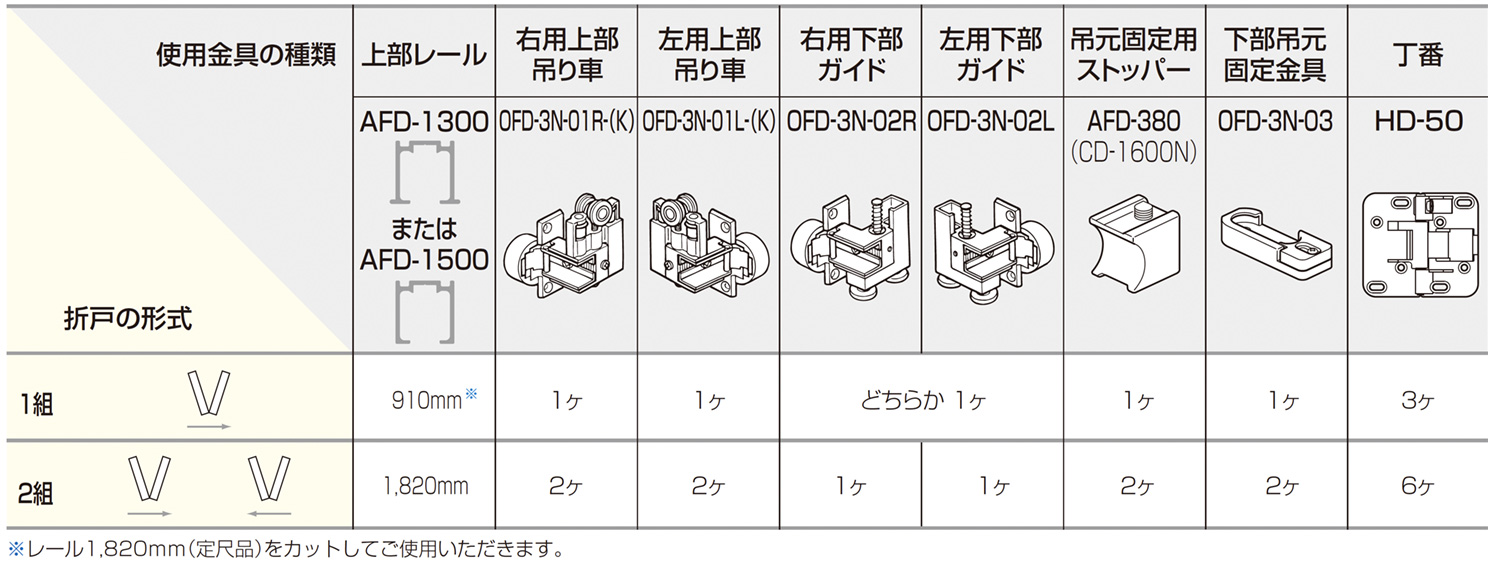

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
10件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)

AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)

1,265〜1,485 円
AFDシリーズ AFD-1300エンドカバー

[CADデータ有]
OFD-3N-01L-(K)(OFD-3Nシリーズ　左用上部吊り車)

OFD-3N-01L-(K)(OFD-3Nシリーズ　左用上部吊り車)

4,400 円
OFD-3Nシリーズ OFD-3N-01L(左用上部吊り車)

[CADデータ有]
OFD-3N-01R-(K)(OFD-3Nシリーズ　右用上部吊り車)

OFD-3N-01R-(K)(OFD-3Nシリーズ　右用上部吊り車)

4,400 円
OFD-3Nシリーズ OFD-3N-01R(右用上部吊り車)

[CADデータ有]
AFD-380　(旧品名:CD-1600N AFDシリーズ 上部ストッパー)

AFD-380　(旧品名:CD-1600N AFDシリーズ 上部ストッパー)

308 円
AFDシリーズ CD-1600N(上部ストッパー)

[CADデータ有]
OFD-3N-02R(OFD-3Nシリーズ 右用下部ガイド)

OFD-3N-02R(OFD-3Nシリーズ 右用下部ガイド)

3,080 円
OFD-3Nシリーズ OFD-3N-02R(右用下部ガイド)

[CADデータ有]
OFD-3N-02L(OFD-3Nシリーズ 左用下部ガイド)

OFD-3N-02L(OFD-3Nシリーズ 左用下部ガイド)

3,080 円
OFD-3Nシリーズ OFD-3N-02L(左用下部ガイド)

[CADデータ有]
AFD-1500(AFDシステム 上部レール)

AFD-1500(AFDシステム 上部レール)

3,080〜8,800 円
AFD-1500(AFDシステム 上部レール)

[CADデータ有]
AFD-1300(AFDシリーズ 上部レール)

AFD-1300(AFDシリーズ 上部レール)

3,080〜9,900 円
AFDシリーズ AFD-1300(上部レール)

[CADデータ有]
OFD-3N-03(OFD-3Nシリーズ 下部吊元固定金具)

OFD-3N-03(OFD-3Nシリーズ 下部吊元固定金具)

1,870 円
OFD-3Nシリーズ OFD-3N-03(下部吊元固定金具)

[CADデータ有]
HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

1,650 円
HDシリーズ HD-38(収納折戸用丁番・仮ストップ機構なし)

[CADデータ有]
