HSD-1-SL/BL(引出し用ソフトクローズ)

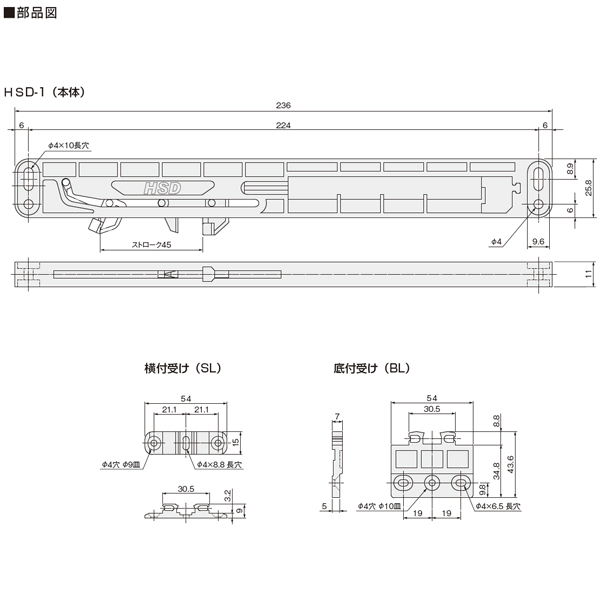

製品寸法図

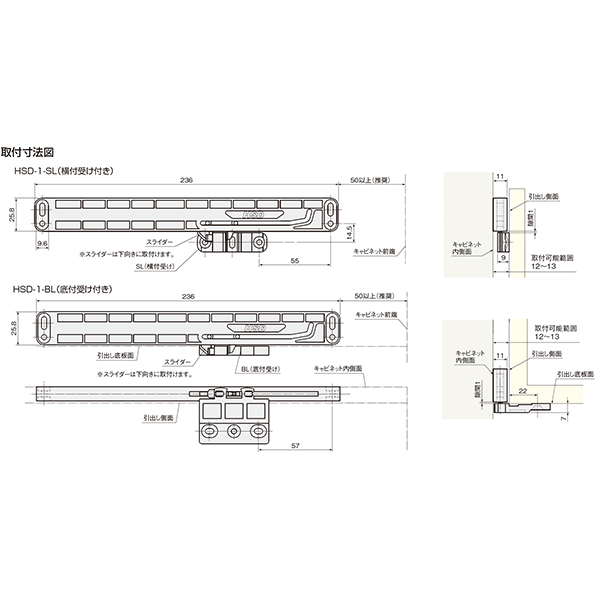

設計ガイド

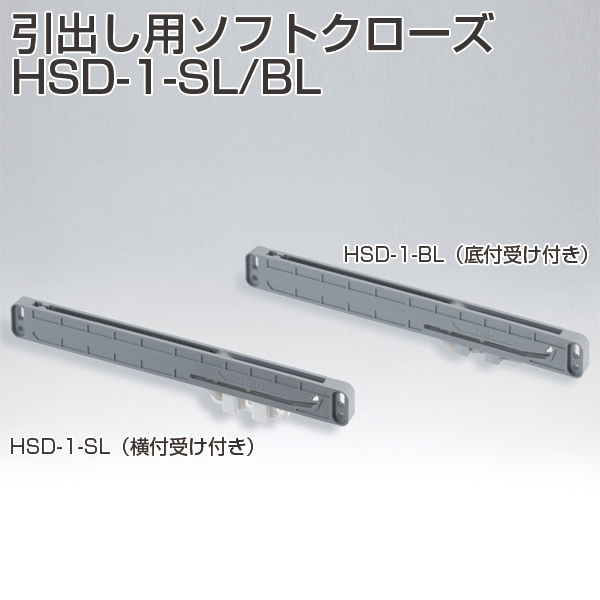

HSD-1-SL/BL(引出し用ソフトクローズ)

●スライドレールと併用する引出し用ダンパーです。
●閉まり際60mmからソフトに閉まります。
●引出しの前面化粧板で指を挟んでも、ソフトクローズ機能により怪我を軽減できます(勢い
よく閉めた場合を除く)。
●スライダー受けは、横付け式と底付け式があります。
●スライダーが途中で受けから外れても、エラーリカバリー機能によりリセットできます。

■使用条件
◇キャビネット内側面と引出し側面の間に必要な隙間:12〜13mm
◇耐荷重:98.1N(10kgf) ただし引出し自重を含む。

[材質]
本体:ABS
受け:POM

[推奨ねじ]
本体:+丸木ねじ3.5×L 4本
受け:+皿木ねじ3.5×L 2本、+丸木ねじ3.5×L 1本
(添付されていません)

◆ご注意
●本商品は片側だけに取付けてください(ノッキングおよび引込み速度抑制のため)。
●スロープ付引出しレールにご使用される場合には、本体の取付けを、スロープと同じ角度に合わせて取付けてください。
●ボールベアリングタイプの引出しレールを使用する場合は、エンドストッパーが機能しないようにする工夫が必要です。
●ローラータイプの引出しレールにご使用になる場合には、ガイド機構付のレール側に取付けてください。
●気温によりダンパーのオイル粘度は変化します。そのため引込み速度は、高温では速くなり、低温では遅くなる傾向があります。
●精密な部品でつくられてはいますが、引込み速度に個体差があります。
●初めてご採用いただく際には、お客様の引出しに実際に取付けて、正常に作動するかをご確認ください。
●勢いよく閉めた場合は、機能しなくなることがあります。

商品名	3036 HSD-1-SL/BL(引出し用ソフトクローズ)
価格	1,375 円(税込)

商品コード	スライドレール機能	販売価格 (税抜価格)	在庫数
175118	横付式	1,375円 (1,250円)	無
178342	底付式	1,375円 (1,250円)	無

※在庫に関しては、日々変動しておりますので、
お急ぎの際には、お問い合わせください。

	…ご注文可能です。10営業日以内に出荷いたします。
