　標準 HR-220 直付レールHD-07

金具の使用場所

カタログ
画像を拡大

概要

●HR SYSTEMは戸の吊込みを、工具を使用することなくワンタッチで行えます。間仕切折戸用は、金具(戸に付ける上部吊り車、下部ガイドおよび丁番)が戸の木口面に付くため、戸を閉めた状態においてどちら側からも金具が見えません。

●直付用下部レールHD-07は、下枠への掘込加工が不要です。

使用条件

  • 折戸1組の総質量:30kg以下
  • 戸の厚さ:30mm以上
  • 折戸1組の戸幅:600～900mm

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

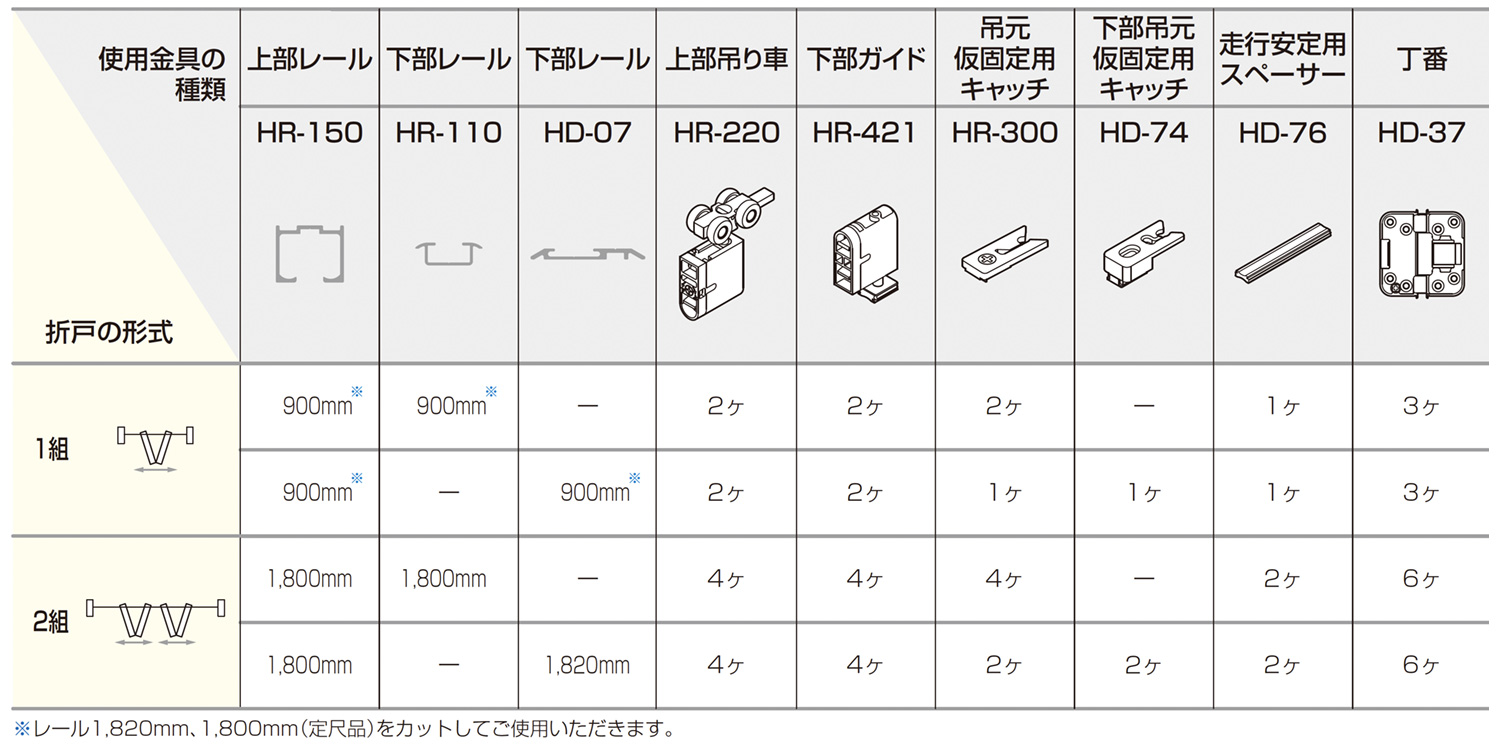

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
10件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HR-150(HRシステム 上部レール)

HR-150(HRシステム 上部レール)

1,210〜12,320 円
HRシステム HR-150(上部レール)

[CADデータ有]

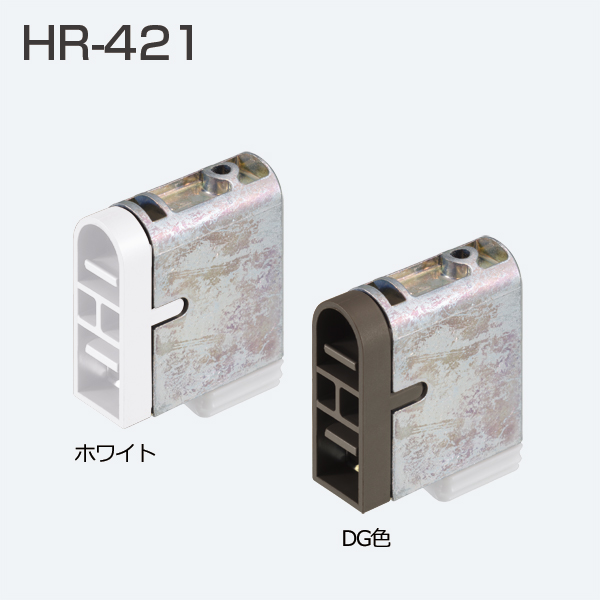

HR-421(HRシリーズ　下部ガイド)

HR-421(HRシリーズ　下部ガイド)

1,210〜1,331 円
HR-421(HRシリーズ　下部ガイド)

[CADデータ有]

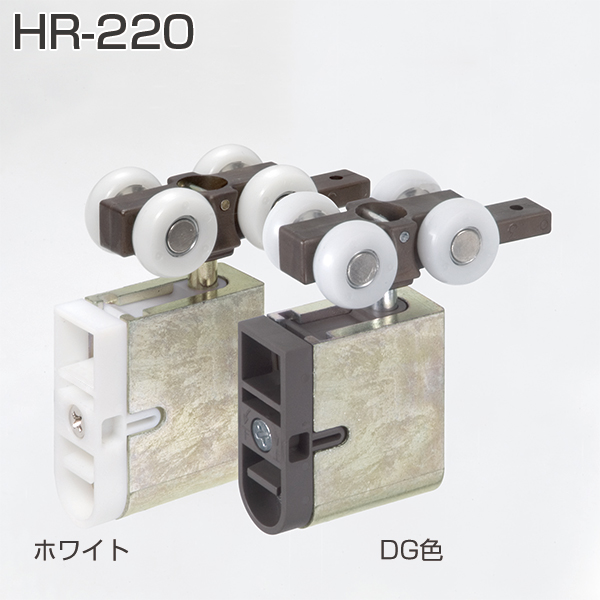

HR-220(HRシリーズ 上部吊り車)

HR-220(HRシリーズ 上部吊り車)

3,080〜3,190 円
HRシリーズ HR-220(上部吊り車)

[CADデータ有]

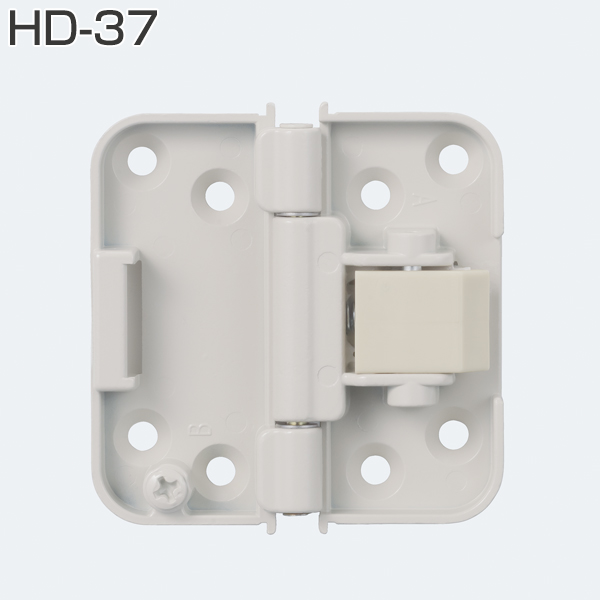

HD-37(HDシリーズ 間仕切折戸用丁番)

HD-37(HDシリーズ 間仕切折戸用丁番)

1,463 円
HDシリーズ HD-37(間仕切折戸用丁番)

[CADデータ有]

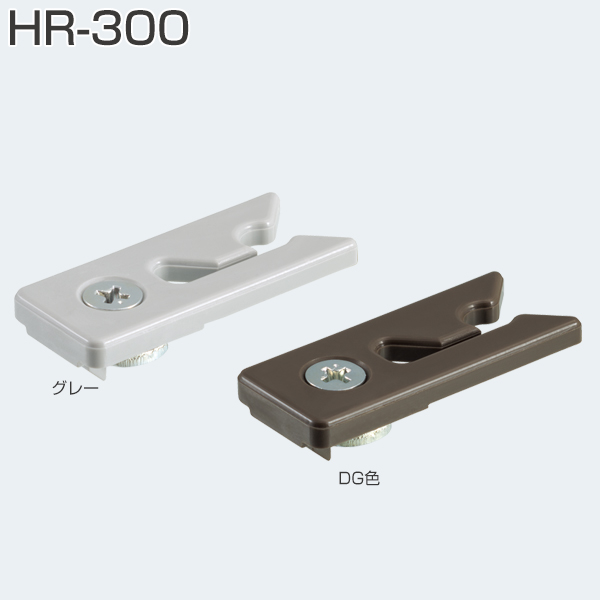

HR-300(HRシリーズ 吊元仮固定用ストッパー)

HR-300(HRシリーズ 吊元仮固定用ストッパー)

352 円
HRシリーズ HR-300(吊元仮固定用ストッパー)

[CADデータ有]

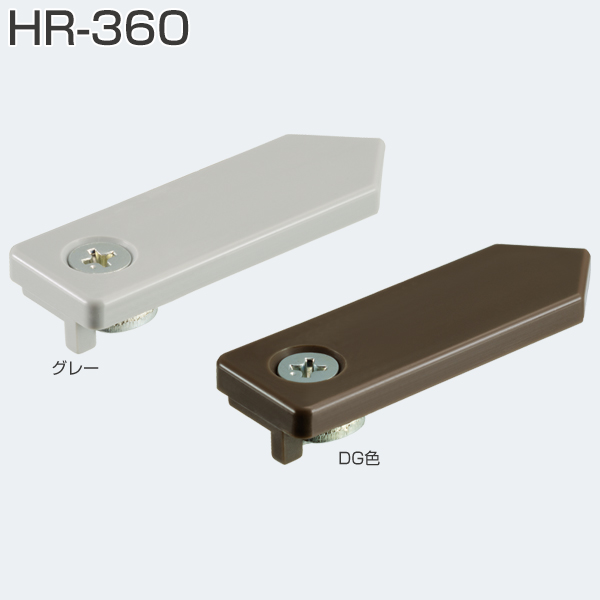

HR-360(吊元完全固定用ストッパー)

HR-360(吊元完全固定用ストッパー)

352 円
HR-360(吊元完全固定用ストッパー)

[CADデータ有]

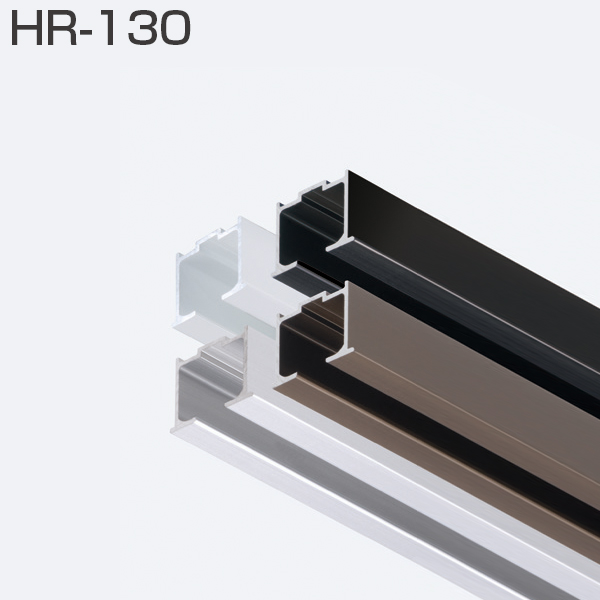

HR-130

HR-130

1,430〜13,200 円
HR-130 上部レール

[CADデータ有]

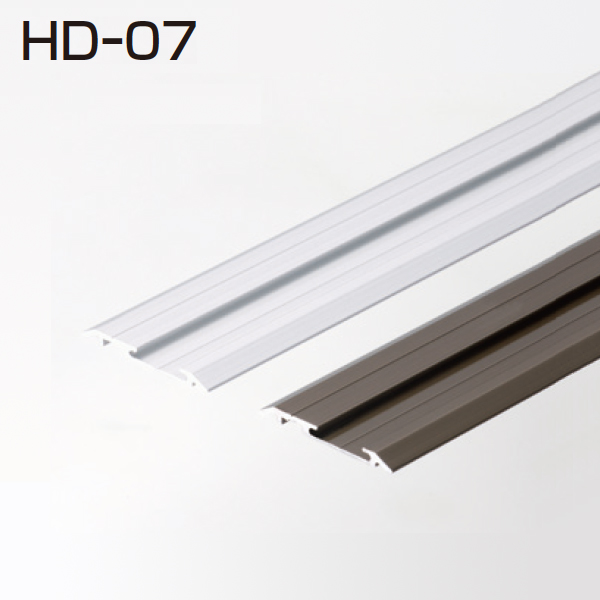

HD-07(HDSシリーズ 面付けレール)

HD-07(HDSシリーズ 面付けレール)

3,190〜6,820 円
HDSシリーズ HD-07(面付けレール)

[CADデータ有]

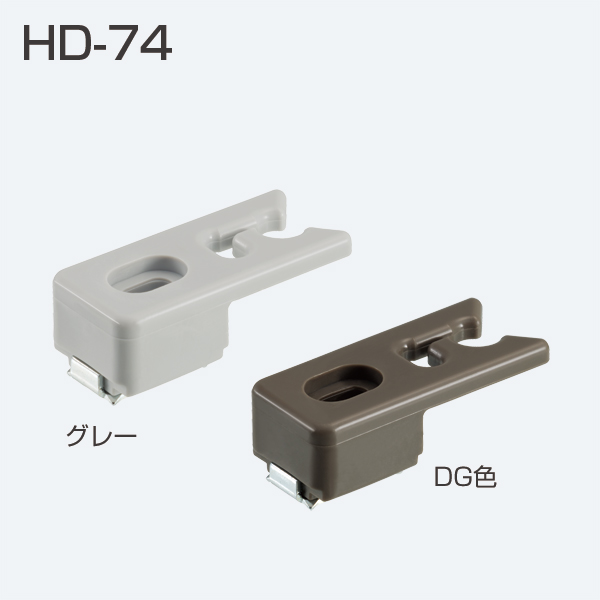

HD-74(HDシリーズ 吊元仮固定用ストッパー)

HD-74(HDシリーズ 吊元仮固定用ストッパー)

418 円
HDシリーズ HD-74(吊元仮固定用ストッパー)

[CADデータ有]

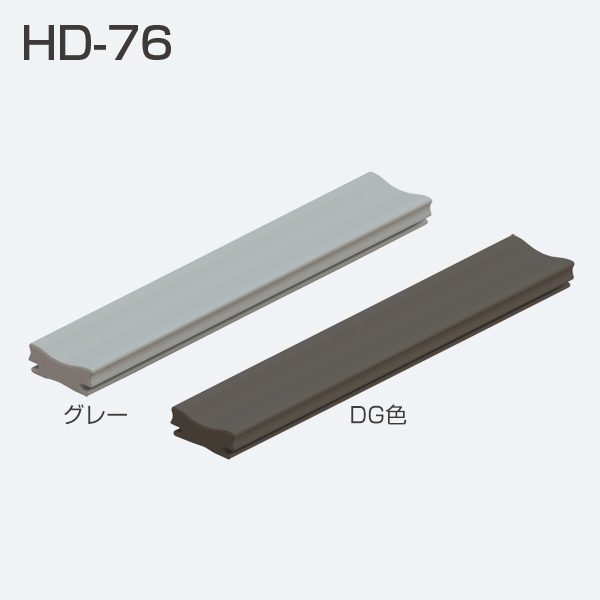

HD-76(走行安定用スペーサー)

HD-76(走行安定用スペーサー)

330 円
HD-76(走行安定用スペーサー)

[CADデータ有]
