ホーム
>
上吊式引戸金具
>
AFD SYSTEM
マルチソフトクローズ戸袋納まり
金具の使用場所
画像を拡大
概要
戸袋にも対応できるように、戸先側上下にソフトクローズユニットを取り付けることで、開閉どちら側でも枠の手前でソフトクローズが作動します。
使用条件
一般住宅屋内用木製引戸(浴室には使用できません)
引戸の総質量:30kg以下(引戸1枚)
引戸の厚さ:30mm以上
引戸の幅:440mm以上
使用温度範囲:5℃~40℃
クローズ速度調整:調整できません
※引戸の幅を使用条件以下でご検討の場合は、弊社までご相談ください。
戸先上部に「ソフトクローズ上部吊り車」、戸先下部に「マルチソフトクローズユニット」を使用することにより、開けるときは枠より約120mm手前で、閉じるときは枠より約50mm手前でソフトクローズが作動します。
戸先下部の「マルチソフトクローズユニット」のストロークは120mmと余裕があるので、セーフティーストッパーで「引き残しなし⇔引き残し50mm」を切替えてもソフトクローズ動作をさせることができます。
戸袋仕様の場合でも、従来のレール(AFD-1500H、AFD-1300H)が使用可能です。
※戸袋仕様の場合、上部レールを戸袋の外で分割してください。また下部ガイドはMF-401(戸袋用)を使用してください。
戸先下部の「マルチソフトクローズユニット」は、戸を吊ったままでユニットの脱着が可能で、メンテナンス性に優れています。
【ご注意】
下記をお読みのうえ、正しくお使いください。
ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

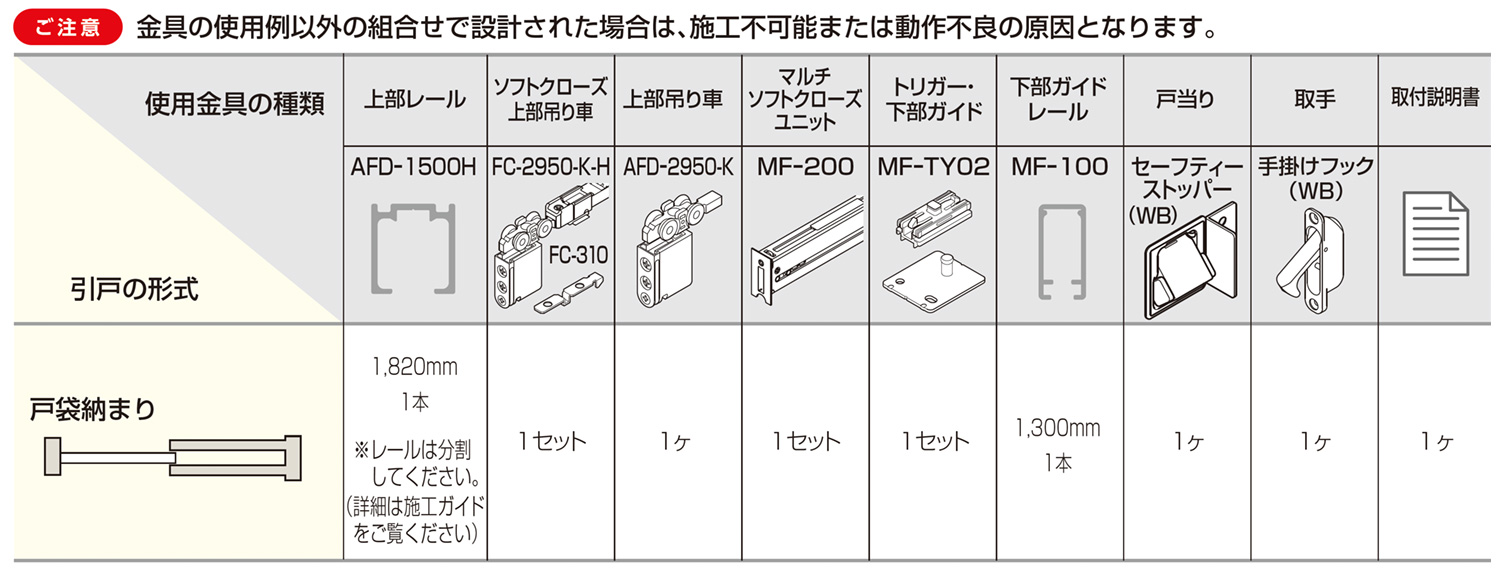

使用金具例
総合カタログからご覧いただけます
9
件の商品がございます。
新着順
|
価格が安い順
|
価格が高い順
MF-100(下部ガイドレール)
4,510 円
MF-100(下部ガイドレール)
[CADデータ有]
MF-TY02(戸袋トリガーセット)MF-300・MF-401
825 円
MF-TY02(戸袋トリガーセット)
MF-300・MF-401
[CADデータ有]
MF-200(マルチソフトクローズユニット)
9,240〜9,350 円
MF-200(マルチソフトクローズユニット)
[CADデータ有]
AFD-2950-K(上部吊り車)
2,827〜2,937 円
AFD-2950-K(上部吊り車)
[CADデータ有]
FC-2950-K-H(ソフトクローズ上部吊り車)
9,075〜9,185 円
FC-2950-K-H(ソフトクローズ上部吊り車)
[CADデータ有]
手掛けフック(引戸の木口取り付け用取手手掛)
1,925〜2,585 円
手掛けフック(引戸の木口取り付け用取手手掛)
セーフティーストッパー(戸当り)
770〜4,785 円
セーフティーストッパー(戸当り)
[CADデータ有]

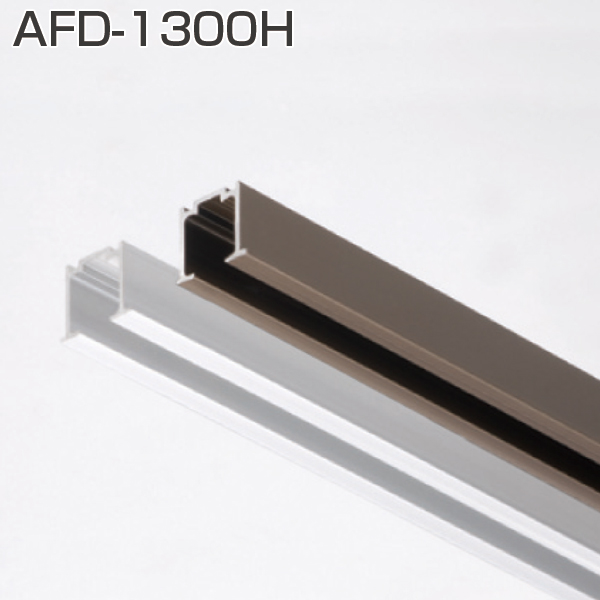

AFD-1300H(トリガー穴加工済みレール)
3,190〜6,820 円
AFD-1300H(トリガー穴加工済みレール)
[CADデータ有]

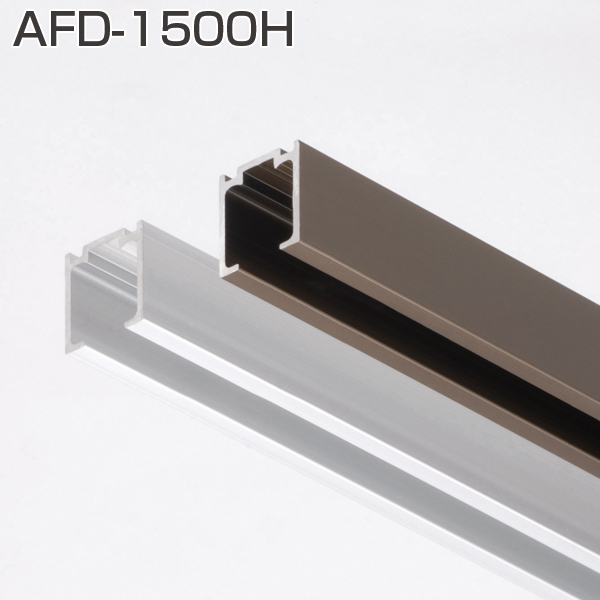

AFD-1500H(トリガー穴加工済みレール)
3,190〜6,820 円
AFD-1500H(トリガー穴加工済みレール)
[CADデータ有]
