マルチソフトクローズユニット
金具の使用場所
概要
●戸の下部に2つの「マルチソフトクローズユニット」を使用することにより、開けるときも閉じるときも、枠より約120mm手前でソフトクローズが作動します。
●上部金具にとらわれないため、さまざまな納まりに対応することができます。
●「マルチソフトクローズユニット」のストロークは120mmと余裕があるので、セーフティーストッパーで引き残しを約50mm設けてもソフトクローズのストロークが約70mm確保できます。
●「マルチソフトクローズユニット」は、戸を吊ったままでユニットの脱着が可能で、メンテナンス性に優れています。
使用条件
- 引戸の総質量:30kg以下(引戸1枚)
- 引戸の厚さ:30mm以上
- 引戸の幅:575mm以上
- 引戸の重なり代:70mm
- 使用温度範囲:5℃～40℃
- クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
下記をお読みのうえ、正しくお使いください。
- ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
- 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
- ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
- 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
- 施工時は、説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
- レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナー(291ページ)などでこまめにレール内の掃除をしてください。
使用金具例
AFD-1300(AFDシリーズ 上部レール)
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)
AFD-1300用エンドカバーBN (AFDシリーズ 上部レールエンドカバー)
AFD-1500(AFDシステム 上部レール)
AFD-1500エンドカバー(上レールエンドカバー)
AFD-1500用エンドカバーBN
AFD-3451(AFD-1300用キャップ)
AFD-3452(後ろツバ・AFD-1300用キャップ)
AFD-2950-K(上部吊り車)
MF-100(下部ガイドレール)
MF-200(マルチソフトクローズユニット)

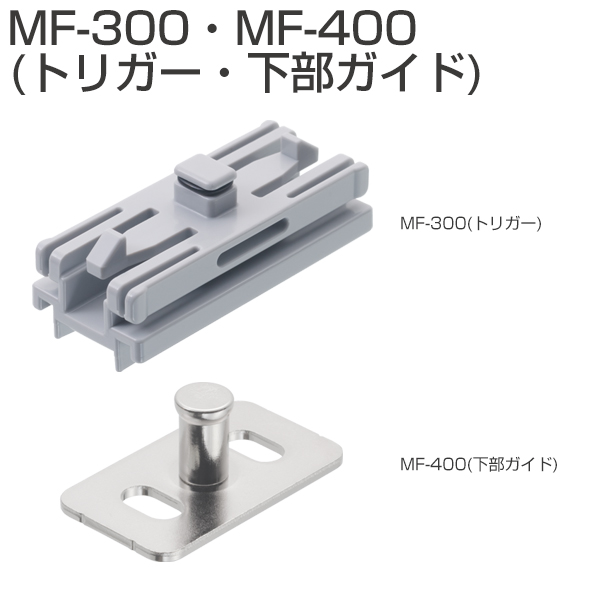

MF-TY01(片引きトリガーセット)MF-300・MF-400
セーフティーストッパー(戸当り)
