下荷重2wayソフトクローズ
金具の使用場所
概要
●「2wayソフトクローズ上部ガイド」1つで開閉どちら側でも枠より約50mm手前で、ソフトクローズが作動します。
●上部ガイドはレール内に納まっていますので、戸車の脱輪による戸の転倒を防止できます。
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- 引戸の総質量:20kg以下(引戸1枚)
- 引戸の厚さ:24mm以上
- 引戸の幅:570mm以上
- 使用温度範囲:5℃～40℃
- 戸車:ベアリング入りY型戸車(弊社推奨品:FA-1100-BY)
- 下部レール:NYレールまたはDW-131
- クローズ速度調整:調整できません。
【ご注意】
下記をお読みのうえ、正しくお使いください。
下記をお読みのうえ、正しくお使いください。
- ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
- 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
- ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
- 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
- 施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
- レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

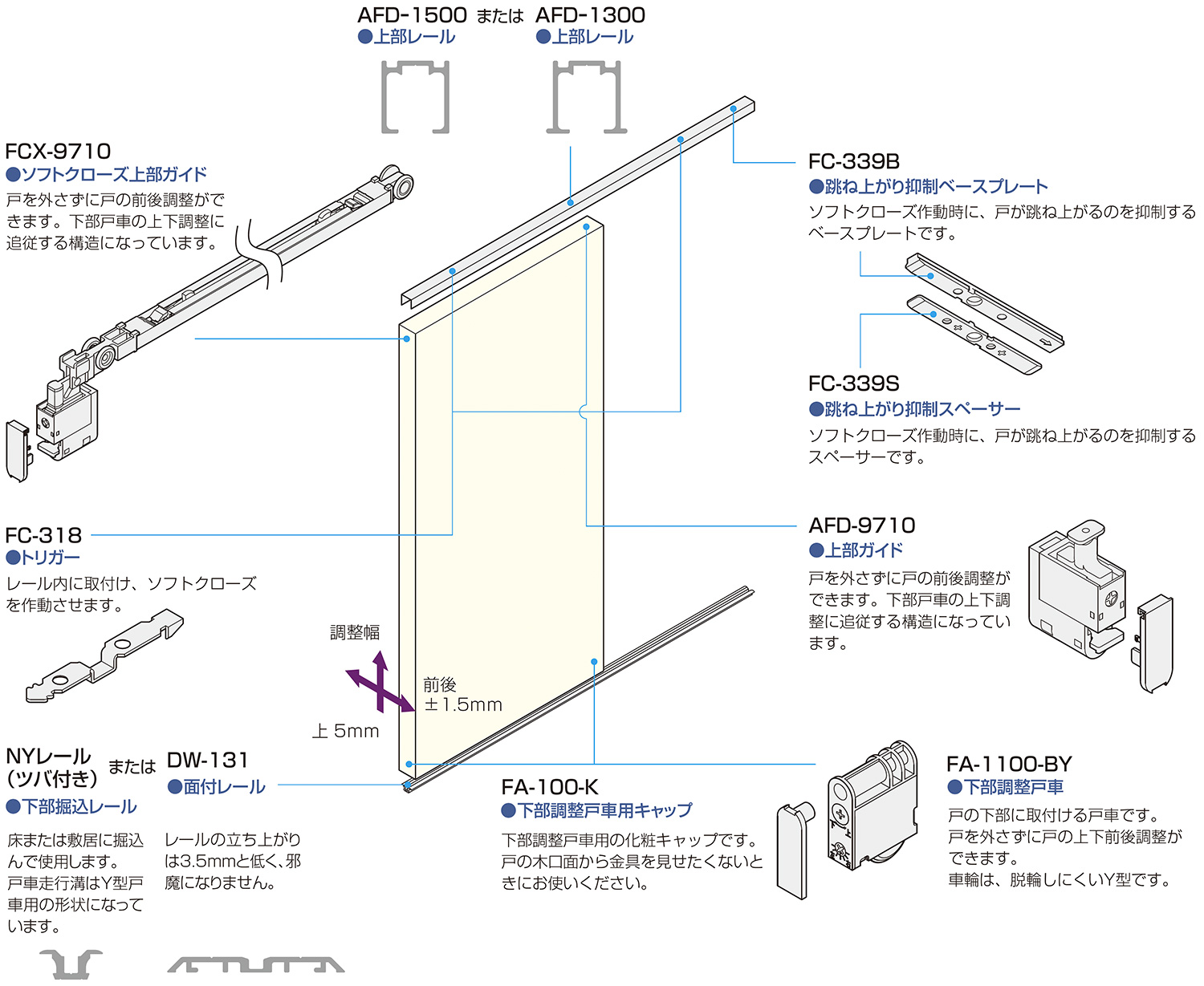

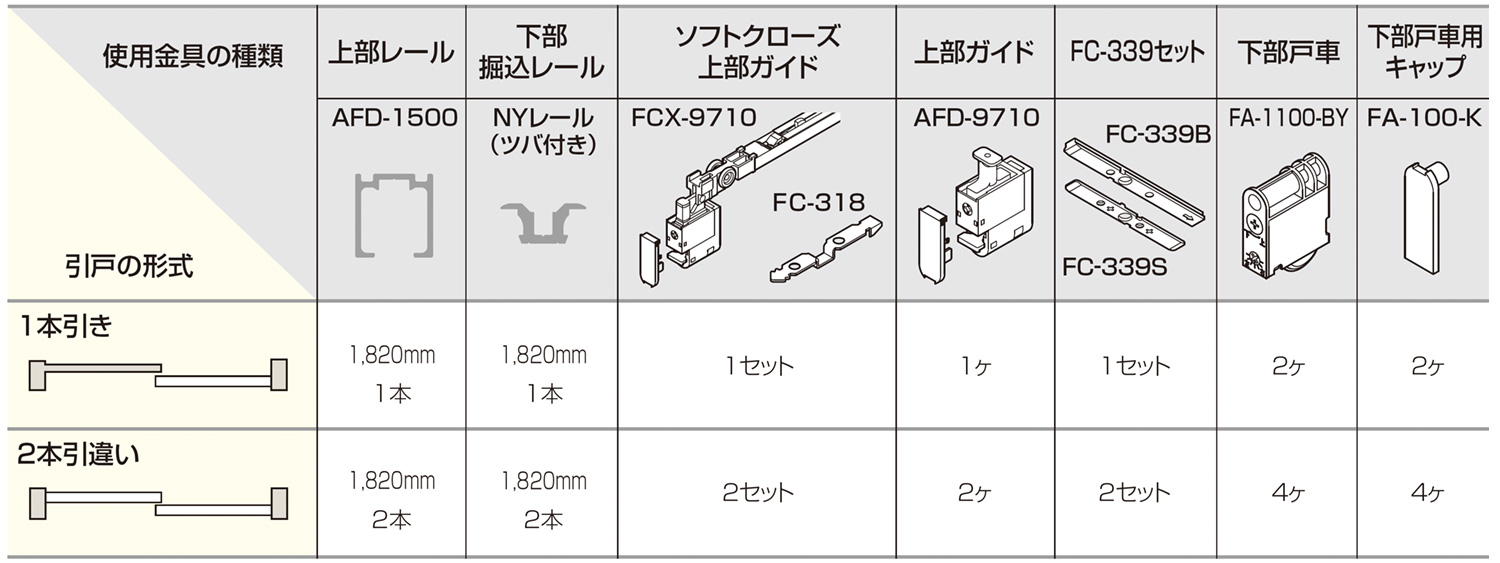

使用金具例
AFD-1300(AFDシリーズ 上部レール)
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)
AFD-1300用エンドカバーBN (AFDシリーズ 上部レールエンドカバー)
AFD-1500(AFDシステム 上部レール)
AFD-1500エンドカバー(上レールエンドカバー)
AFD-1500用エンドカバーBN
AFD-3451(AFD-1300用キャップ)
AFD-3452(後ろツバ・AFD-1300用キャップ)

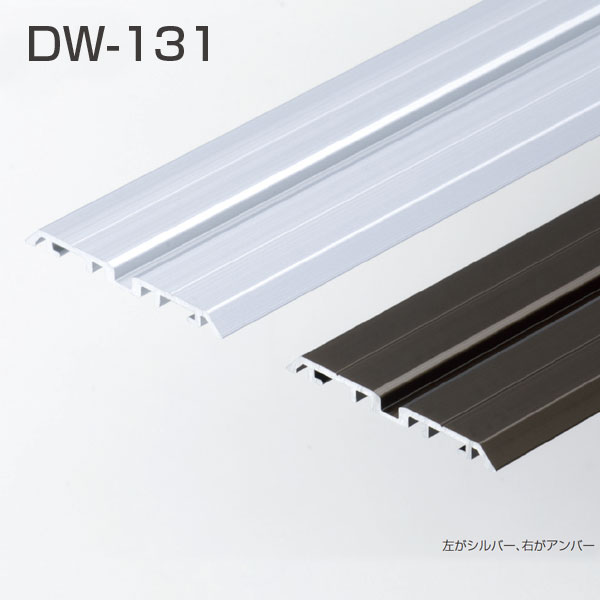

DW-131(引戸用Y型レール金物)《別途梱包費》
NYレール(ツバ付き)(引戸用Y型レール金物)《別途梱包費》
FCX-9710(AFDシステム 下荷重2wayソフトクローズ)
FA-1100調整戸車
AFD-9710(AFDシステム 下荷重2wayソフトクローズ)

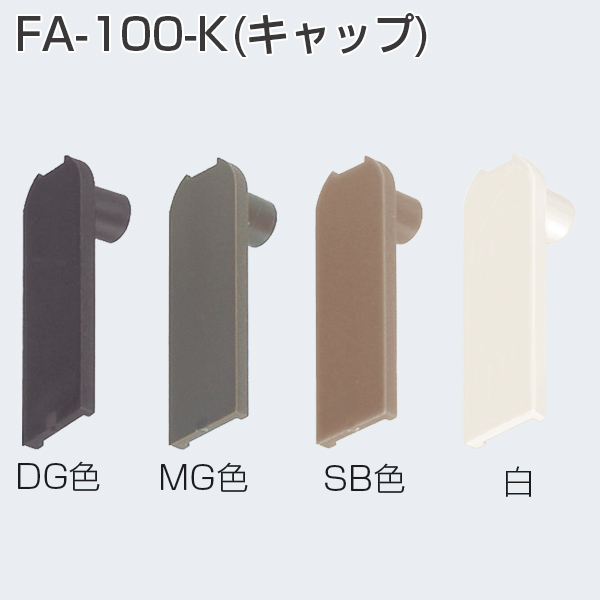

FA-100-K(FA調整戸車シリーズ用キャップ)

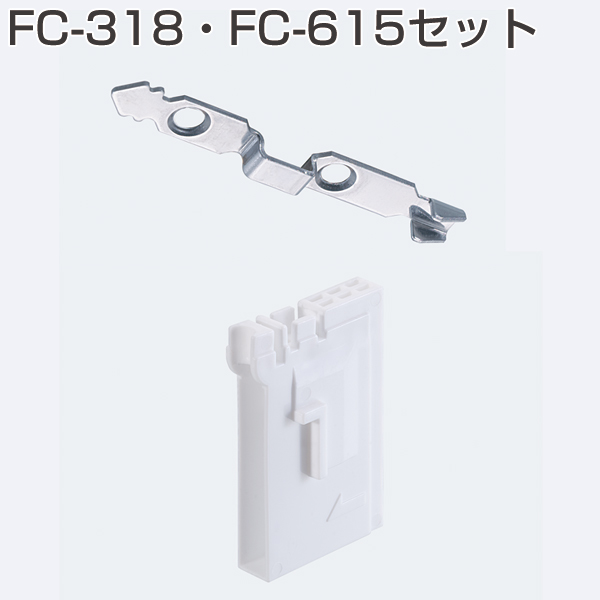

FC-318トリガー・FC-615取付治具セット
FC-339セット(跳ね上がり抑制 プレートセット)
