アウトセット下荷重引戸マルチソフトクローズ

金具の使用場所

カタログ

概要

●上部に「マルチソフトクローズユニット」を使用したアウトセット引戸です。

●戸の上部に2つの「マルチソフトクローズユニット」を使用することにより、開けるときも閉じるときも、戸の停止位置より約110mm手前でソフトクローズが作動します。

●「マルチソフトクローズユニット」は、戸は外さずにユニットの脱着が可能で、メンテナンス性に優れています。

●上枠にレールがありませんので、外観をすっきりと仕上げられます。

●下部レールは施工性を重視した直付タイプです。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:30kg以下(引戸1枚)
  • 対応戸厚:30mm～40mm
  • 引戸の幅:575mm以上
  • 引戸の重なり代:90mm
  • 使用温度範囲:5℃～40℃
  • クローズ速度調整:調整できません
■ご注意
下記をお読みのうえ、正しくお使いください。

●ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。

●戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。

●ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。

●必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。

●施工時は、説明書をお読みいただき、正しい取付けを行ってください。
また、取付け後は必ず動作確認をしてください。

●レール加工時の削りカスやホコリなどが、本体内部やレール走行面、戸車走行部に付着すると、戸車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。こまめにレール内の掃除をしてください。

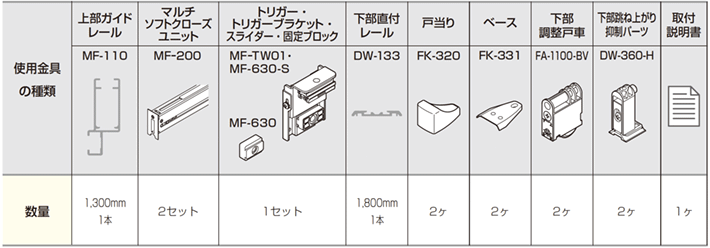

使用金具例

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
8件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
FA-1100調整戸車

FA-1100調整戸車

880 円
FA-1100調整戸車

[CADデータ有]
FK-320(HRシリーズ 下部戸当り)

FK-320(HRシリーズ 下部戸当り)

2,255 円
HRシリーズ FK-320(下部戸当り)

[CADデータ有]
MF-TW01(トリガーセット)MF-300・MF-420・MF-630・MF-630-S

MF-TW01(トリガーセット)MF-300・MF-420・MF-630・MF-630-S

7,920 円
●MF-300・MF-420・MF-630・MF-630-Sが一緒になったトリガーセットです。
壁の所定位置に取付け、マルチソフトクローズユニットを作動させます。

[CADデータ有]
MF-110(上部ガイドレール)

MF-110(上部ガイドレール)

8,690 円
MF-630、MF-630-S、MF-200用のガイドレールです。

[CADデータ有]
FK-331(下部戸当り用ベース)

FK-331(下部戸当り用ベース)

385 円
●FK-331(下部戸当り用ベース)
下部戸当り(FK-320)を下部レール(DW-133)の端に取り付けるために形状を合わせたベースです。

[CADデータ有]
DW-360-H(下部調整戸車用跳ね上がり抑制パーツ)

DW-360-H(下部調整戸車用跳ね上がり抑制パーツ)

1,485 円
●下部跳ね上がり抑制パーツ
ソフトクローズ作動時の跳ね上がり抑制パーツです。

[CADデータ有]
DW-133(下部直付レール)

DW-133(下部直付レール)

5,830〜8,580 円
●DW-133(下部直付レール)

[CADデータ有]
MF-200(マルチソフトクローズユニット)

MF-200(マルチソフトクローズユニット)

9,240〜9,350 円
MF-200(マルチソフトクローズユニット)

[CADデータ有]
