上吊式引戸金具
概要
●適応質量以下の引戸でご使用ください。
●引戸を戸袋納まりにすると、戸車の調整や交換などメンテナンスができなくなります。
戸袋にする場合は弊社の戸袋納まり仕様をお選びいただくか、戸袋を着脱できるようにするなどの工夫やメンテナンス時に吊り車やトリガーを取出す必要がありますので、レールを分割し、開口側のレールを取付けてください。●保管時・施工時にほこり・ゴミ・水分などが金具の本体に入らないよう注意してください。
●製品を落とすと変形・破損する事があります。
●アウトセット用レールを取付ける壁面には、丈夫な下地が必要です。石膏ボードなどの中空壁に取付ける際は、下地の位置を確認してすべてのねじが止まるように取付けてください。
●上部レールの中にゴミ・くずなどが入らないようにしてください。
●上部レールは傾き・ねじれが無いように取付けてください。また、上部レールはトルクを強くして取付けると、レールがすぼむように変形して、引戸の開閉に支障をきたす場合がありますので、ご注意ください。
●ツバ付きの上部レール（HR-130/AFD-1300など）を取付ける際は、レール取付け部の溝深さが、レールの高さよりも深くならないようにご注意ください。レール取付け部の溝が深すぎる場合、レール取付け時に、溝の縁にレールのツバ部がひっかかり、レールがすぼむように変形して、引戸の開閉に支障をきたす場合がありますので、ご注意ください。
●下部ガイドの取付け位置は、扉の前後・高さ・寸法に合わせて決めてください。
●各取付ねじは、しっかりと取付け、ゆるみがないようにしてください。 添付取付ねじは木部用です。木部以外への取付けは、専用のねじ、アンカーなどをご使用ください。
●製品に、ねじの締め過ぎによる変形が無いように取付けてください。
●調整操作は、必ず手回しドライバーで行ってください（電動ドライバーでの調整はしないでください。金具の破損の原因となります）。
●引戸の開閉はゆっくり行ってください。乱暴に扱うと、故障の原因になります。
●アウトセット納まりの場合、扉上下部を止める戸当りを取付けてください。
各金具紹介ページにも、ご注意していただく点について明記していますので、ご確認ください。
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | クローズ 作動距離 |
引戸の厚さ (mm) |
|---|---|---|---|---|---|---|---|
| 両側ソフトクローズ | |||||||
| 2wayソフトクローズ EM-A01-XH50 |
AFD-1500 |
35kg以下 | 木口 | ソフトクローズ | 525mm以上 |
約40〜50mm | 24mm以上 |
| 2wayソフトクローズ EM-A01-XH80 |
AFD-1500 |
35kg以下 | 木口 | ソフトクローズ | 595mm以上 | 約70〜80mm | 24mm以上 |
| 2wayソフトクローズ EM-A01-XH120 |
AFD-1500 |
35kg以下 | 木口 | ソフトクローズ | 710mm以上 | 約110〜120mm | 24mm以上 |
| 2wayソフトクローズ 戸袋納まり | AFD-1560 または AFD-1360 |
35kg以下 | 木口 | ソフトクローズ | 525mm以上 | 約40〜50mm | 24mm以上 |
| 2wayソフトクローズ 引分け | AFD-1500 |
35kg以下 | 木口 | ソフトクローズ | 525mm以上 | 約40〜50mm | 24mm以上 |
| 2wayソフトクローズ コーナー納まり | AFD-1500 |
35kg以下 | 木口 | ソフトクローズ | 戸Aの場合50mm以上 |
約40〜50mm | 24mm以上 |
| アウトセット(単一レール) AFD-1500-OS AFD-1501-OS-34 |
AFD-1500-OS または AFD-1501-OS-34 |
35kg以下 | 木口 | ソフトクローズ | EM-A01-XH80 595mm以上 |
約70〜80mm | 24mm 〜 40mm |
| オプションパーツ |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | クローズ 作動距離 |
引戸の厚さ (mm) |
|---|---|---|---|---|---|---|---|
| 両側ソフトクローズ | |||||||
| 2wayソフトクローズ EM-H01-XH50 |
HR-150 |
50kg以下 | 木口 | ソフトクローズ | 530mm以上 | 約40〜50mm | 24mm以上 |
| 2wayソフトクローズ EM-H01-XH80 |
HR-150 |
50kg以下 | 木口 | ソフトクローズ | 595mm以上 | 約70〜80mm | 24mm以上 |
| 2wayソフトクローズ 戸袋納まり | HR-156 または HR-136 |
50kg以下 | 木口 | ソフトクローズ | 530mm以上 | 約40〜50mm | 24mm以上 |
| 2wayソフトクローズ 引分け | HR-150 |
50kg以下 | 木口 | ソフトクローズ | 530mm以上 | 約40〜50mm | 24mm以上 |
| HR-150-OS | 50kg以下 | 木口 | ソフトクローズ | 595mm以上 | 約70〜80mm | 24mm ～ 40mm |
| オプションパーツ |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | 引戸の厚さ (mm) |
|
|---|---|---|---|---|---|---|---|
| 片側ソフトクローズ | 両側ソフトクローズ | ||||||
| マルチソフトクローズユニット | AFD-1500 |
30kg以下 | 木口 | マルチソフトクローズユニット | - | 575 | 30mm以上 |
| 片側マルチソフトクローズユニット (重なり50mm) |
AFD-1500 |
30kg以下 | 木口 | マルチソフトクローズユニット | - | 350 | 30mm以上 |
| 2wayソフトクローズ 2wayソフトクローズ (跳ね上がり抑制付き) 2wayソフトクローズ ロングストローク (跳ね上がり抑制付き) |
AFD-1500 |
30kg以下 | 木口 | ソフトクローズ | - | 490 または 590 |
24mm以上 |
| マルチソフトクローズ 戸袋納まり | AFD-1500 |
30kg以下 | 木口 | マルチソフトクローズユニット ソフトクローズ |
- | 440 | 36mmのみ |
| 2wayソフトクローズ 戸袋納まり | AFD-1560 または AFD-1360 |
30kg以下 | 木口 | ソフトクローズ | - | 520 | 24mm以上 |
| ソフトクローズ (跳ね上げ抑制機構付き) ソフトクローズロングストローク (跳ね上げ抑制機構付き) |
AFD-1500 |
30kg以下 | 木口 | ソフトクローズ | 440mm または 510mm |
740 または 875 |
24mm以上 |
| ソフトクローズ 引分け | AFD-1500 |
30kg以下 | 木口 | ソフトクローズ | - | 775 | 24mm以上 |
| ソフトクローズ コーナー納まり | AFD-1500 |
30kg以下 | 木口 | ソフトクローズ | - | 775 または 795 |
24mm以上 |
| ソフトクローズ & ブレーキ | AFD-1500 |
20kg以下 | 木口 | ソフトクローズ ブレーキ |
580 | - | 24mm以上 |
| 標準AFD-2950 標準AFD-2950-K |
AFD-1500 |
AFD-2950 20kg以下 AFDー2950ーK 30kg以下 |
木口 | - | - | - | 24mm以上 |
| 直付け吊り車 AFD-2750-K | AFD-1500 |
30kg以下 | 直付け | - | - | - | 17mm以上 |
| 下荷重2Wayソフトクローズ | AFD-1500 |
20kg以下 | 木口 | ソフトクローズ | - | 570 | 24mm以上 |
| アウトセット AFD-1500-OS AFD-1501-OS-34 |
AFD-1500-OS または AFD-1501-OS-34 |
30kg以下 | 木口 | ソフトクローズ | - | 590 | 24mm 〜 40mm |
| アウトセットFK-100 (ブラケットレール) |
FK-100/AFD-1500 | 30kg以下 | 木口 | ソフトクローズ | - | 590 | 24mm 〜 40mm |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | 引戸の厚さ (mm) |
|
|---|---|---|---|---|---|---|---|
| 片側ソフトクローズ | 両側ソフトクローズ | 住宅用自動ドアシステム金具 | - | 15～30kg | 木口 | 自動ドア | - | - | 24mm以上 |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | 引戸の厚さ (mm) |
|
|---|---|---|---|---|---|---|---|
| 片側ソフトクローズ | 両側ソフトクローズ | ||||||
| クローザーユニット フリーストッパー機能なし クローザーユニット フリーストッパー機能付き クローザーユニット ディレイクローズ機能 |
HR-158 | 40kg以下 | 木口 | クローザー(自閉) ソフトクローズ |
600 | - | 33mm ～ 40mm |
| マルチソフトクローズユニット | HR-150 |
40kg以下 | 木口 | マルチソフトクローズユニット | - | 575 | 30mm以上 |
| 片側マルチソフトクローズユニット (重なり50mm) |
HR-150 |
40kg以下 | 木口 | マルチソフトクローズユニット | - | 350 | 30mm以上 |
| 2wayソフトクローズ 2wayソフトクローズ (跳ね上がり抑制付き) 2wayソフトクローズ ロングストローク |
HR-150 |
40kg以下 | 木口 | ソフトクローズ | - | 500 | 24mm以上 |
| マルチソフトクローズ 戸袋納まり | HR-150 |
40kg以下 | 木口 | マルチソフトクローズユニット ソフトクローズ |
- | 470 | 30mm以上 |
| 2wayソフトクローズ 戸袋納まり | HR-156 または HR-136 |
40kg以下 | 木口 | ソフトクローズ | - | 530 | 24mm以上 |
| ソフトクローズ (跳ね上げ抑制機構付き) ソフトクローズロングストローク (跳ね上げ抑制機構付き) |
HR-150 |
40kg以下 | 木口 | ソフトクローズ | 470 または 515 |
790 または 880 |
24mm以上 |
| ソフトクローズ 引分け | HR-150 |
40kg以下 | 木口 | ソフトクローズ | - | 790 | 24mm以上 |
| ソフトクローズ ＆ ブレーキ | HR-150 |
30kg以下 | 木口 | ソフトクローズ ブレーキ |
630 | - | 24mm以上 |
| 標準 HR-292-K | HR-150 |
40kg以下 | 木口 | - | - | - | 24mm以上 |
| ソフトクローズ直付け吊り車 | HR-150 |
30kg以下 | 直付け | ソフトクローズ | 475 | 815 | 22mm以上 |
| 下荷重2Wayソフトクローズ 下荷重ソフトクローズ |
HR-150 |
30kg以下 または 40kg以下 |
木口 | ソフトクローズ | 445 または 570 |
790 | 24mm以上 |
| アウトセット 自閉式 | HR-158-OS | 40kg以下 | 木口 | クローザー(自閉) ソフトクローズ |
600 | - | 33mm 〜 40mm |
| HR-158-OS | 40kg以下 | 木口 | ソフトクローズ | - | 595 | 24mm ～ 40mm |
|
| アウトセットFK-100 (ブラケットレール) |
FK-100/HR-150 | 40kg以下 | 木口 | ソフトクローズ | - | 595 | 24mm ～ 40mm |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | 引戸の厚さ (mm) |
|
|---|---|---|---|---|---|---|---|
| 片側ソフトクローズ | 両側ソフトクローズ | ||||||
| 2wayソフトクローズ FCW-8100-K (直付吊り車) |
SD-1100 |
80kg以下 | 直付け | ソフトクローズ | 820 | 36mm以上 | |
| ソフトクローズ FC-8100-K (直付吊り車) |
SD-1100 |
80kg以下 | 直付け | ソフトクローズ | - | 900 | 36mm以上 |
| 2wayソフトクローズ ソフトクローズ |
SD-1100 |
50kg以下 | 木口 | ソフトクローズ | - | 780 または 865 |
28mm以上 |
| 2wayソフトクローズ 戸袋納まり | SD-1160TB SD-1160  |
50kg以下 | 木口 | ソフトクローズ | - | 780 | 28mm以上 |
| 標準 SD-7000 | SD-1100 |
70kg以下 | 木口 | - | - | - | 28mm以上 |
| アウトセット SD-1000-OS | SD-1000-OS | 50kg以下 | 木口 | ソフトクローズ | - | 780 | 28mm ～ 40mm |
| 品名 | 主な 使用レール |
引戸の重量 (kg/1枚) |
吊車 取付け 位置 |
付加機能 | 最小戸幅(mm) | 引戸の厚さ (mm) |
|
|---|---|---|---|---|---|---|---|
| 片側ソフトクローズ | 両側ソフトクローズ | ||||||
| ダブルオープン納まり | AFD-1500 または HR-150 |
30kg以下 | 木口 | マルチソフトクローズユニット※ ソフトクローズ※ |
- | 600 | 30、33、36 (ソフトクローズ付きは36mm) |
| スイッチオープン納まり | AFD-1500 または HR-150 |
30kg以下 | 木口 | マルチソフトクローズユニット※ ソフトクローズ※ |
- | 600 | 30、33、36 (ソフトクローズ付きは36mm) |
| シンクロ連動引き戸 SU-101 2本引き |
AFD-1500 または HR-150 |
30kg以下 または 40kg以下 |
木口 | - | 900以下 | 33、36～40 | |
| シンクロ連動引き戸 SU-101 3本引き |
AFD-1500 または HR-150 |
30kg以下 または 40kg以下 |
木口 | - | 900以下 | 33、36～40 | |
| シンクロ連動引戸 自閉式 |
HR-158 | 引戸総枚数で 40kg 以下 |
木口 | クローザー ソフトクローズ |
- | 600〜850 | 33、36～39 |
| 品名 | 対応引戸 システム |
引戸の重量 (kg/1枚) |
戸の 重なり代 | 引戸の幅 (mm) |
引戸の厚さ (mm) |
|---|---|---|---|---|---|
| 連動引戸金具 FG-700 |
AFDシステム HRシステム |
30kg以下 | 45mm | 520 ～ 900 ※最小引戸幅は、使用する上吊式 引戸システムに準じます。 |
30mm (FG-780・FG-780-24を使用) 33mm・36mm (FG-780-24を使用) 40mm (FG-780-26を使用) |
| 連動引戸金具 FG-800 |
AFDシステム 標準 AFD-2950-K HRシステム 標準 HR-292-K |
30kg以下 | 80mm | 400 ～ 900 |
30mm (FG-880・FG-880-24を使用) 33mm・36mm (FG-880-24を使用) |
| 連動引戸金具 FG-900 |
AFDシステム 標準 AFD-2950-K HRシステム 標準 HR-292-K |
30kg以下 | 105mm (FG-980・FG-970・FG-960を使用) 80mm (FG-930を使用) |
450 ～ 900 |
27mm (FG-980を使用) 30mm (FG-970・FG-960を使用) 33mm ( FG-930を使用) |
上吊式引戸金具に関するQ&A
- 上吊式引き戸システム金具を玄関の戸や雨戸に使えますか?
- 使えません。
上吊式引き戸システム金具は、屋内に使用される事を前提に開発された商品です。そのため屋外の様々な自然現象に対応できる素材や表面処理にはなっていません。
屋外で使用されると雨による腐食の発生や、風やホコリによるお隣や走行不良が起きる可能性があります。またレールと建具の間にわずかな隙間を必要とするため、雨が吹き込んでしまうこともあります。
- 天井高で戸幅が狭い引戸にソフトクローズを取付けたところ、扉の操作感がよくありません。どうしてですか?
- 引戸の重心と、引手の位置の相性が悪いと起こる現象です。
引手を重心に近い高さに取付けることで、改善します。
また、戸の質量が軽すぎる場合にも同様に操作感が悪く感じる場合があります。
戸の質量が10kg以下になる場合には注意が必要です。
- 開口が広いので、幅の広い引戸にしたいのですが、引戸一枚の最大戸幅の目安はありますか。
- 引戸の戸幅が極端に広いと、引戸に反りやゆがみが生じやすくなるため、引戸の走行やソフトクローズ機能に支障をきたすおそれがあります。そのため、弊社では最大戸幅は1.300mm以内でご使用いただくことをおすすめしています。ただし、引戸の幅を広めにした場合でも、各引き戸システムに応じた「引戸の総重量」は超えないようにご使用ください。

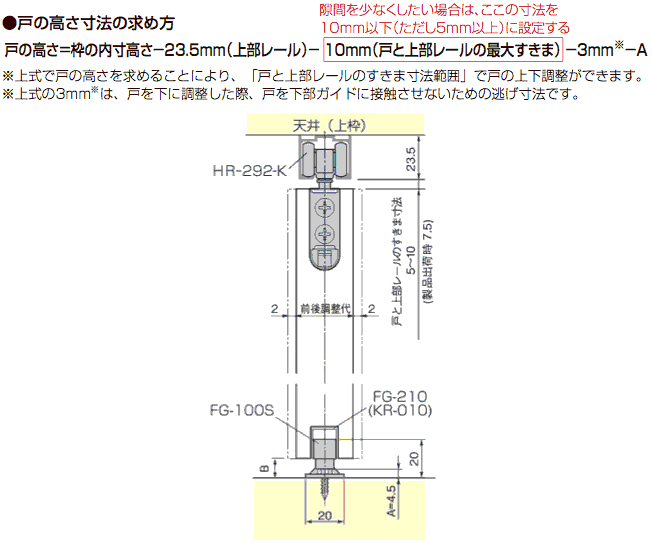

- HRシステム引戸用で(下部ガイドにはFG-100Sを使用)、717ページの設計ガイド「金具の納まり参考図」中の「戸の高さ寸法の求め方」によると、上下の隙間合計寸法(上部レールと戸の隙間+下部隙間)は20.5mm必要となりますが、もっと少なくすることはできませんか?
- できます。設計ガイドにおける「戸の高さ寸法の求め方」は、上部吊り車が有している上下調整範囲をフルに活用できることを条件に式を設定しています。もし、上部隙間を最大までとる必要がないとお考えの場合は(すなわち、調整代をそんなに必要としない)、その分隙間を少なくすることができます。
ただし、調整代は現場での思わぬ寸法誤差やたわみなどに対応できるようにとの考えから設定されていますので、調整代が少なくなる程その対応範囲が少なくなるということは予めご承知ください。

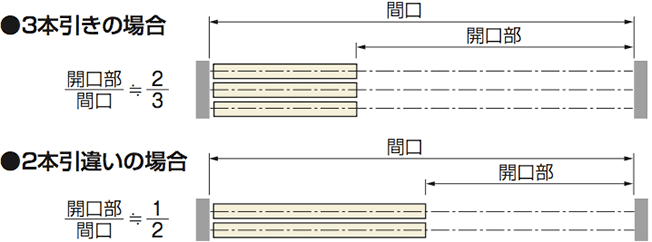

- 間口に対して開口部を広く取りたい場合に適した引戸の納まりを教えてください。
- 同じ間口でも2本引違いよりも3本引違いにした方が、開口部として広くとれます。最近では、高齢者対応住宅の車椅子利用を考慮して、引戸でも開口部を広くとれるものを望まれる方が多くなってきました。このようなケースのために、弊社では車椅子の利用に適した下レールなしの「連動引戸システム金具」を用意しています。
FK-100(アウトセット用ブラケットレール 専用板ナット別売り)

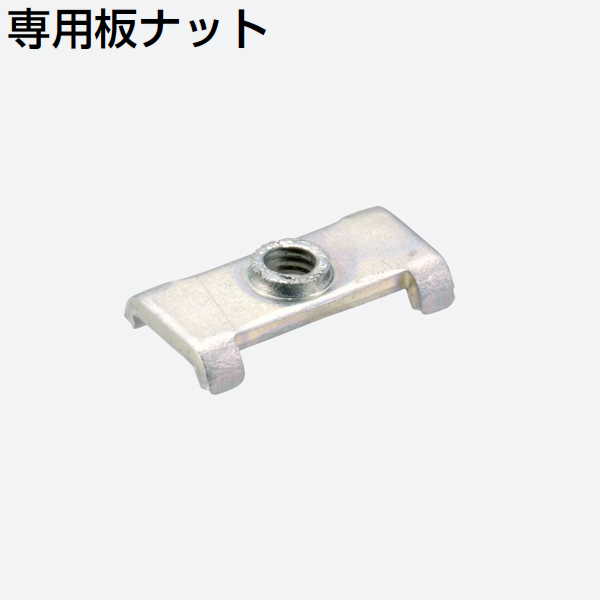

FK-100用専用板ナット13個入(アウトセット用ブラケットレール・新規格版)
サイドカバー(アウトセット用ブラケットレール)
AFD-1300(AFDシリーズ 上部レール)
AFD-1300H(トリガー穴加工済みレール)
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)
AFD-1300用エンドカバーBN (AFDシリーズ 上部レールエンドカバー)
AFD-1360(戸袋側レール)

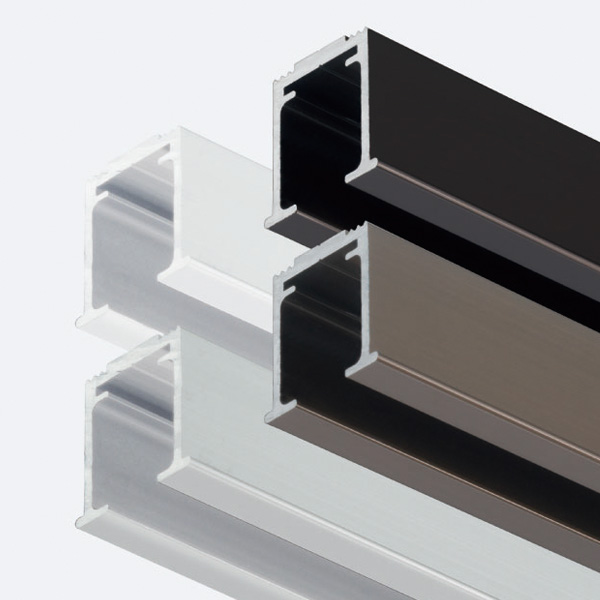

AFD-1360TB(開口側レール)

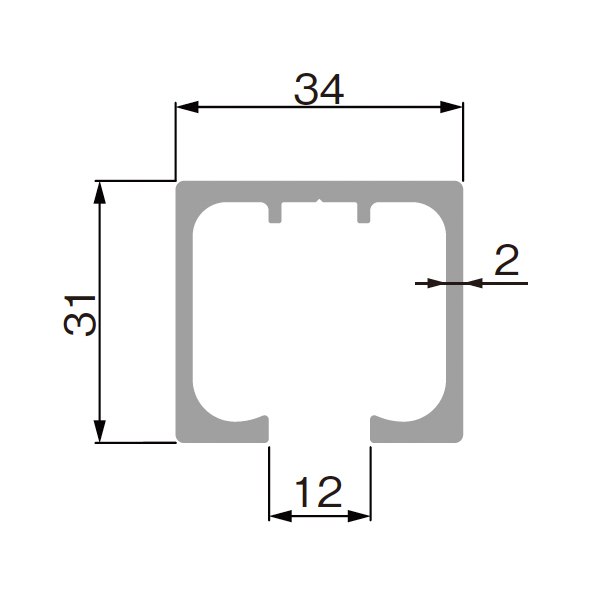

AFD-1500(AFDシステム 上部レール)
AFD-1500H(トリガー穴加工済みレール)
AFD-1500エンドカバー(上レールエンドカバー)
AFD-1500用エンドカバーBN
AFD-1500-OS(AFDシリーズ アウトセット用上部レール)
AFD-3420(AFDシリーズ 化粧カバー)
AFD-1501-OS-34(AFDシリーズ アウトセット用上部レール)
AFD-3421(AFDシリーズ 化粧カバー)
AFD-1560(戸袋側レール)
AFD-1560TB(開口側レール)
AFD-3440(レール木口カバー)
