　アウトセット標準

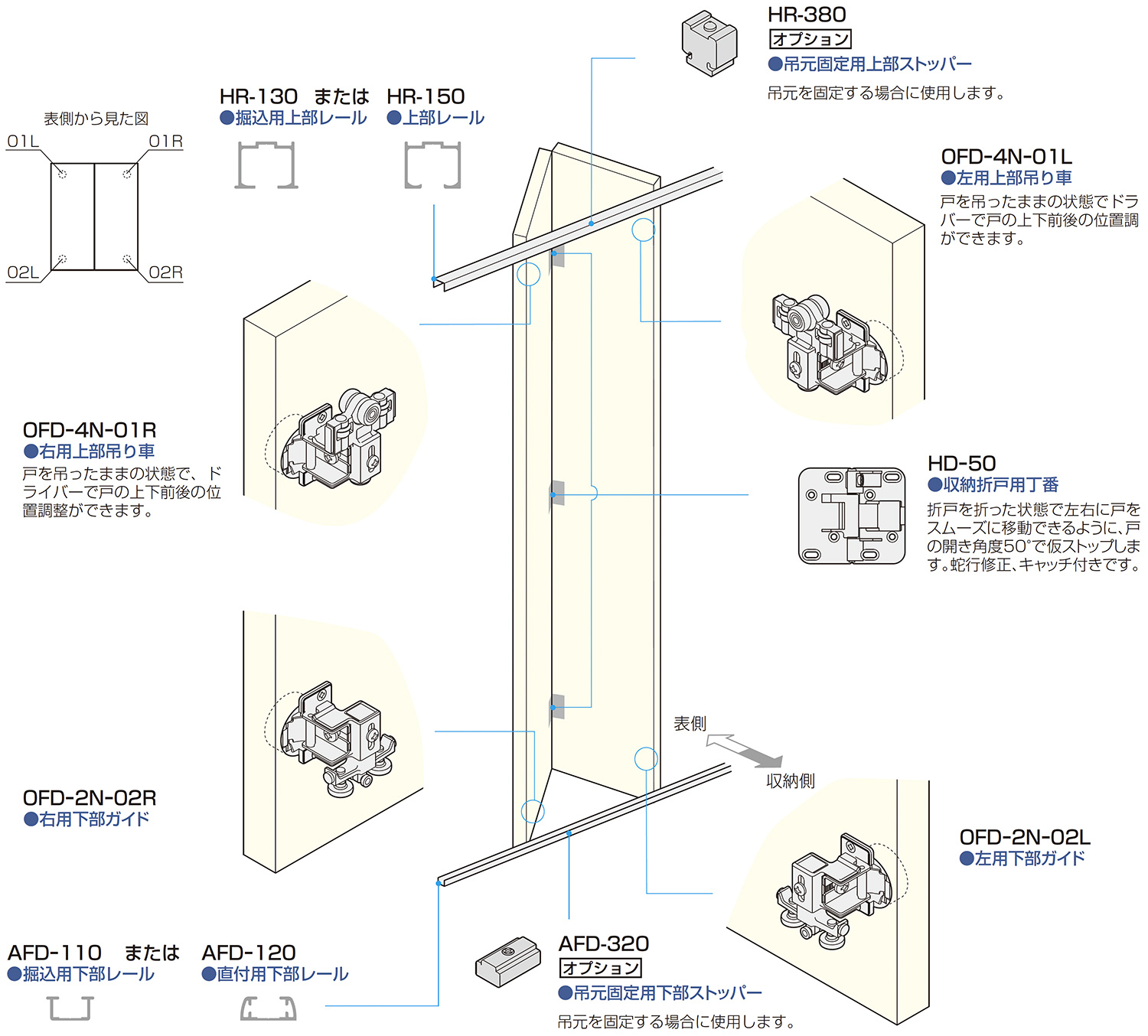

金具の使用場所

カタログ
画像を拡大

概要

●OFD-4N SYSTEM金具は、アウトセット収納折戸専用の金具です。OFD-3Nよりも重い戸に対応できるタイプです。

使用条件

  • 折戸1組の総質量:30kg以下
  • 戸の厚さ:20mm以上
  • 折戸1組の戸幅:800～900mm

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

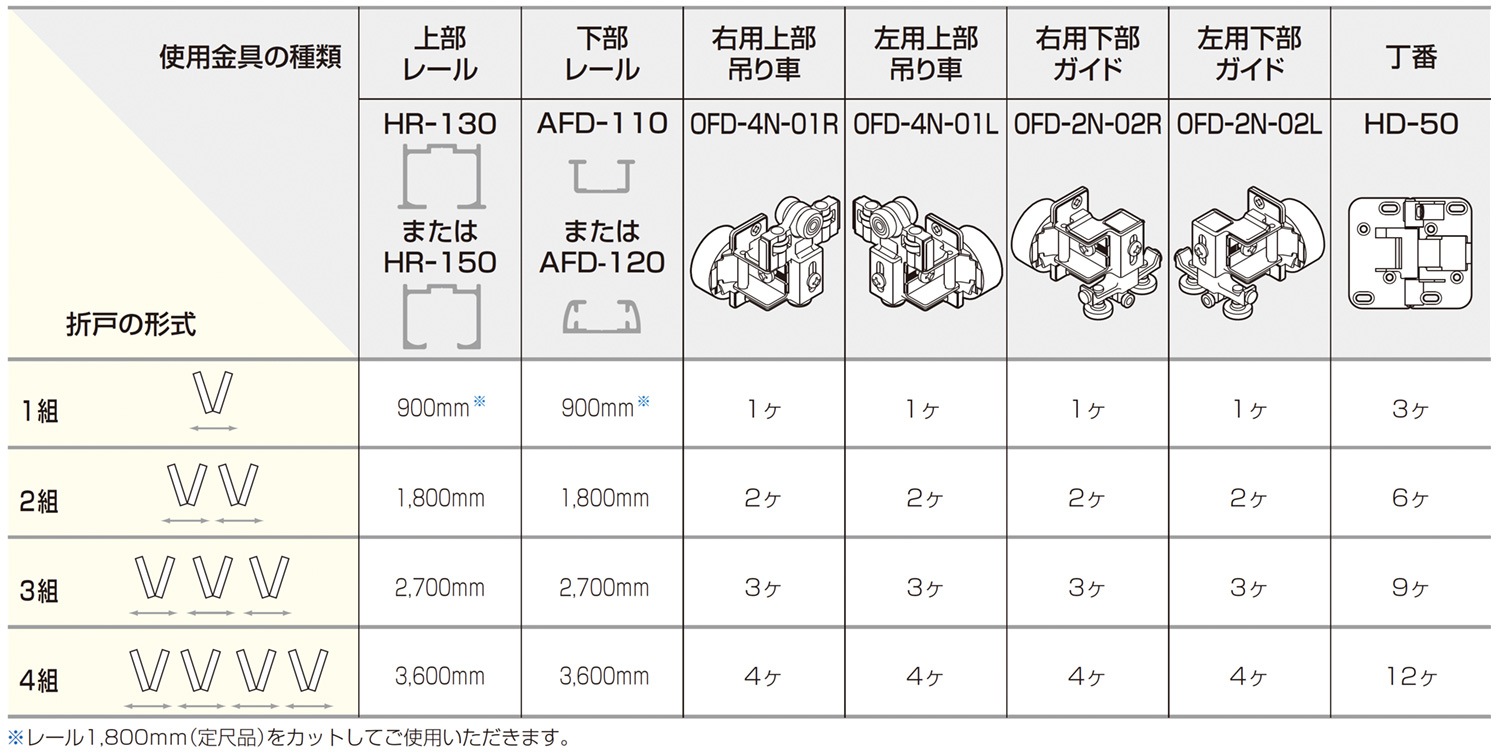

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
9件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
OFD-4N-01(OFD-4Nシリーズ 上部吊り車)

OFD-4N-01(OFD-4Nシリーズ 上部吊り車)

5,720 円
OFD-4N-01(OFD-4Nシリーズ 上部吊り車)

[CADデータ有]

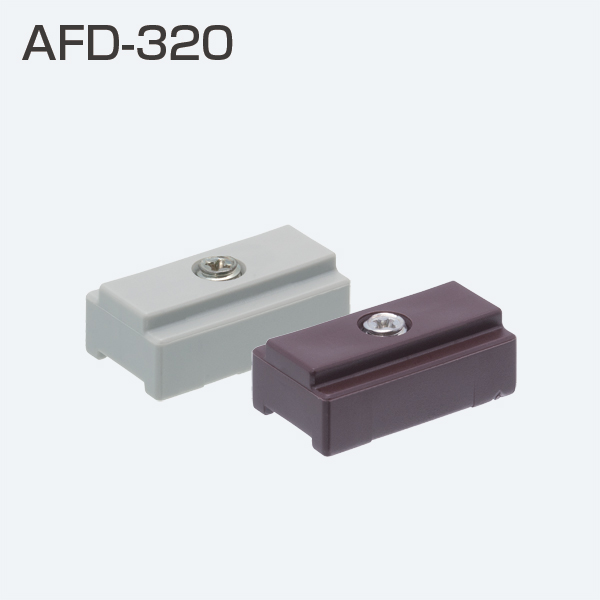

AFD-320(AFDシリーズ 下部ストッパー)

AFD-320(AFDシリーズ 下部ストッパー)

605 円
AFDシリーズ AFD-320(下部ストッパー)

[CADデータ有]

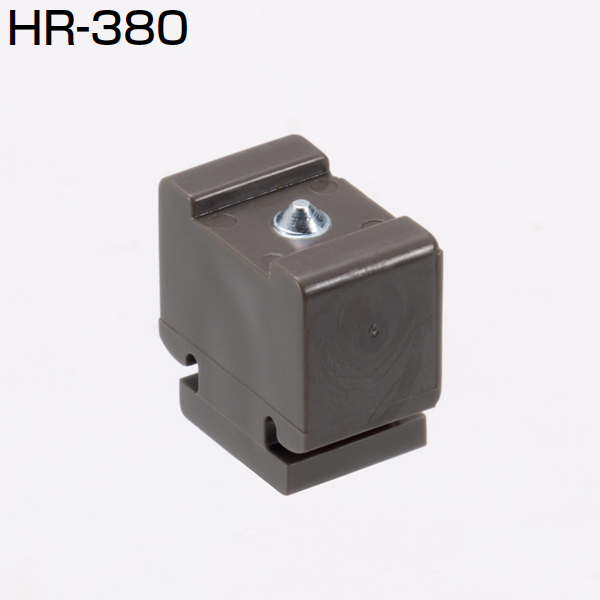

HR-380(上部レール用 ストッパー)

HR-380(上部レール用 ストッパー)

1,210 円
上部レール用 ストッパー HR-380

[CADデータ有]
OFD-2N-02(OFD-2Nシリーズ 下部ガイド)

OFD-2N-02(OFD-2Nシリーズ 下部ガイド)

4,345 円
OFD-2Nシリーズ OFD-2N-02(下部ガイド)

[CADデータ有]

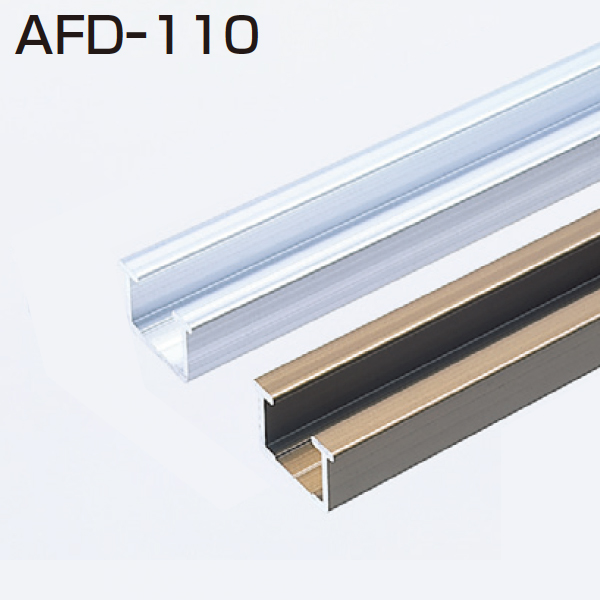

AFD-110(AFDシリーズ 掘込み用下部レール)

AFD-110(AFDシリーズ 掘込み用下部レール)

1,408〜7,700 円
AFDシリーズ AFD-110(掘込み用下部レール)

[CADデータ有]
HR-150(HRシステム 上部レール)

HR-150(HRシステム 上部レール)

1,210〜12,320 円
HRシステム HR-150(上部レール)

[CADデータ有]

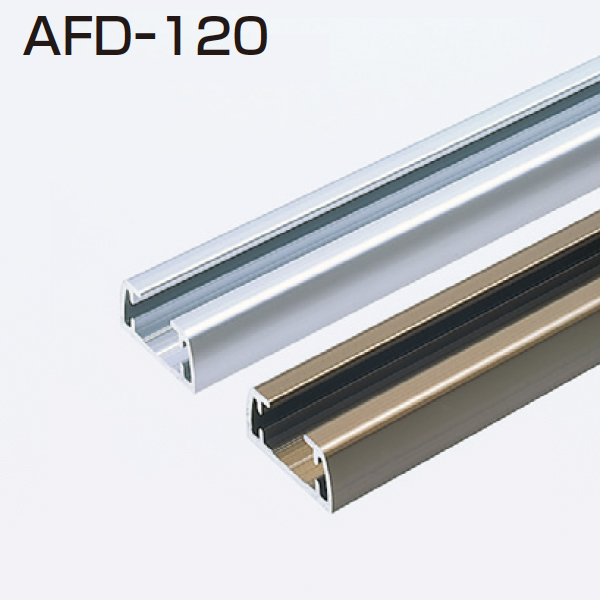

AFD-120(AFDシリーズ 面付用下レール)

AFD-120(AFDシリーズ 面付用下レール)

4,510〜10,560 円
AFDシリーズ AFD-120(面付用下レール)

[CADデータ有]
HD-50(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

HD-50(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

1,760 円
HDシリーズ HD-50(収納折戸用丁番・50度仮ストップ機構付き)

[CADデータ有]
HR-130

HR-130

1,430〜13,200 円
HR-130 上部レール

[CADデータ有]
