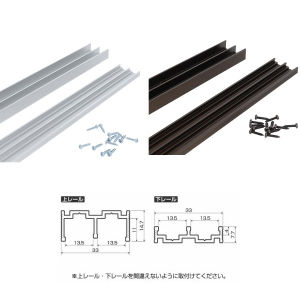

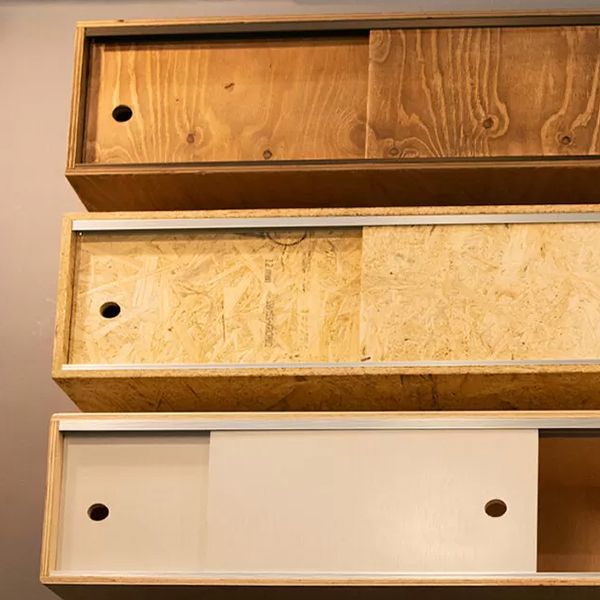

商品名	9737 12mm厚の板が引き戸になるレール
価格	3,053 円(税込)〜
発送日目安	3～4日後

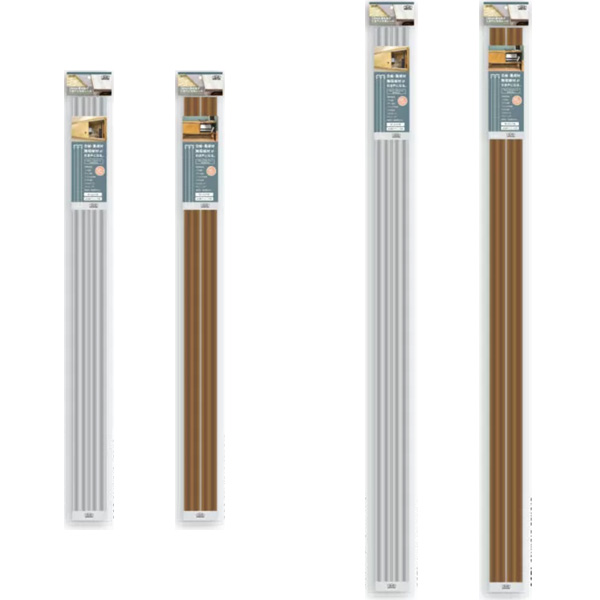

商品コード	レール長さ	レール仕上色	販売価格 (税抜価格)	在庫数
324132	900mm	シルバーアルマイト	3,053円 (2,775円)	有
324133	900mm	ブロンズアルマイト	3,154円 (2,867円)	有
324134	1200mm	シルバーアルマイト	3,359円 (3,054円)	有
324135	1200mm	ブロンズアルマイト	3,447円 (3,134円)	有

※在庫に関しては、日々変動しておりますので、
お急ぎの際には、お問い合わせください。

	…ご注文可能です。10営業日以内に出荷いたします。
	…この商品は、お問い合わせのみの受付となります。
	…在庫がなくなり次第、販売を終了させていただきます。
	…販売を終了させて頂きました。次回入荷の予定はございません。

レール長さ

選択してください 900mm 1200mm

レール仕上色

選択してください

個数

取付け方の例

１．扉の大きさを決める

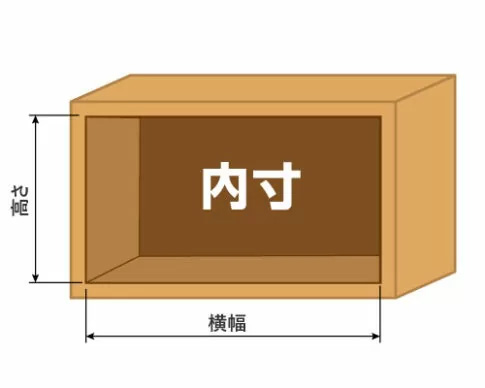

扉を付けたいボックスの内寸を計測します。

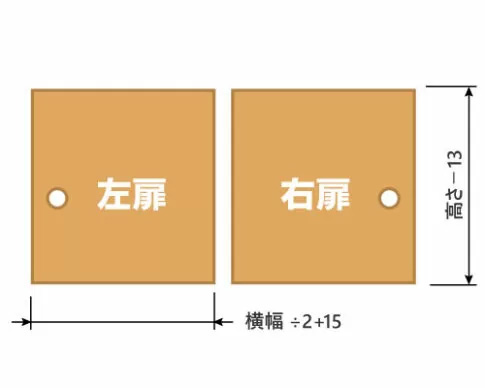

扉の大きさは、以下のように決めます。（扉と扉の重ね幅を30mmとした場合の設定）

●扉の高さ＝ボックスの内寸高さから、13mmを引いたサイズ
●扉の横幅＝ボックスの内寸横幅を、2で割って、15を足したサイズ



これで、扉の大きさが決まりました。決まった大きさで、12mm厚の板をカットしておきます。


■扉の推奨サイズ
高さは、200~450mmの範囲
幅は、レールの長さ内（1200mmまで）
で使用してください。板に歪みがあるとレールにはまらない、外れてしまうなどの不具合が発生する場合があります。

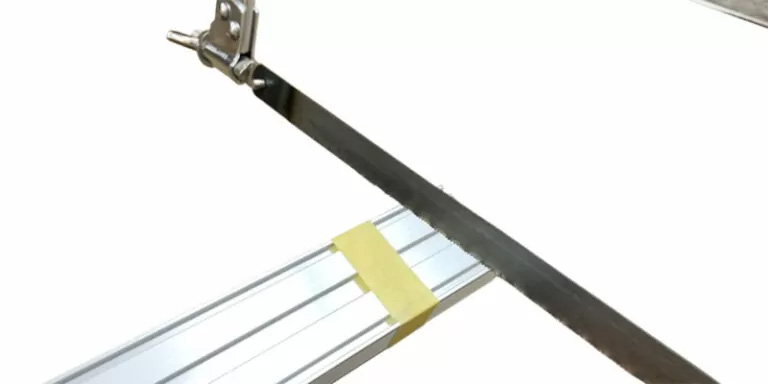

２．レールをカットする
必要があれば、レールを金切鋸でカットします。ボックスの内寸横幅に合わせますが、3mmほど短く設定することをオススメします。

アルミ製のため、電動工具を使用しなくても、金切鋸でカットできます。


３．レールに下穴を開ける

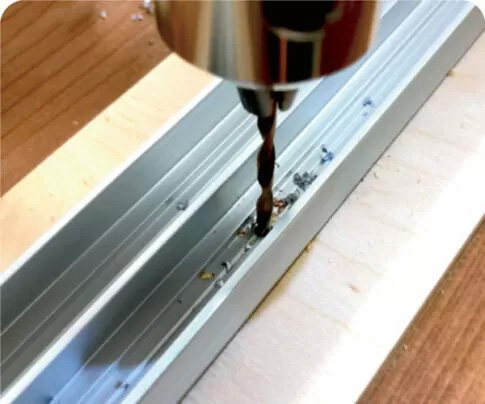

レールの中心にＶ溝があるので、このラインに沿って、3.2~3.5のドリルで付属のビスの本数分の下穴をあけます。

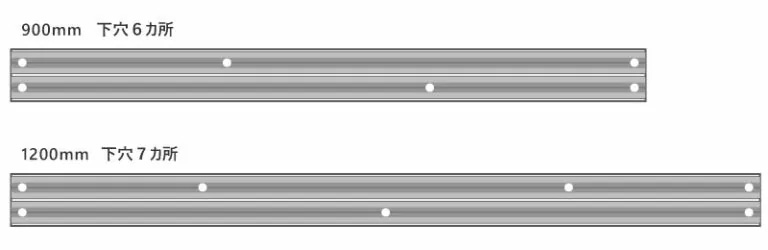

■付属ビスの本数
・900mmのレール　付属ビス12本（上レール6本+下レール6本）
・1200mmのレール　付属ビス14本（上レール7本+下レール7本）

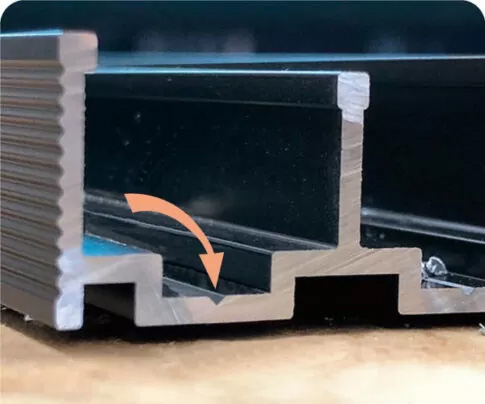

中心のＶ溝

3.2~3.5のドリルで下穴

上下レールとも、同じように下穴をあけます。


ポイント
下穴を端にあけすぎると、取り付けの時に、ドライバーを回しにくくなります。端部の下穴は、端面から18mm以上あけると施工しやすくなります。


注目)ビスを使わないでも取付けできます。
ビス固定が確実ですが、穴あけが面倒な場合は、接着剤や両面テープでも取付けができます。接着の場合は、金属と木材に使用できる、スーパーX／ウルトラ多用途S･U／ゴリラグルーなどを使用してください。

両面テープの場合も同様ですが、木材の表面粗さによっては、付かない場合もあります。また厚みがあるテープを使用する場合は、厚さを考慮して扉高さを決める必要があります。
超簡単！穴あけ・ビス留め無しで取り付ける方法

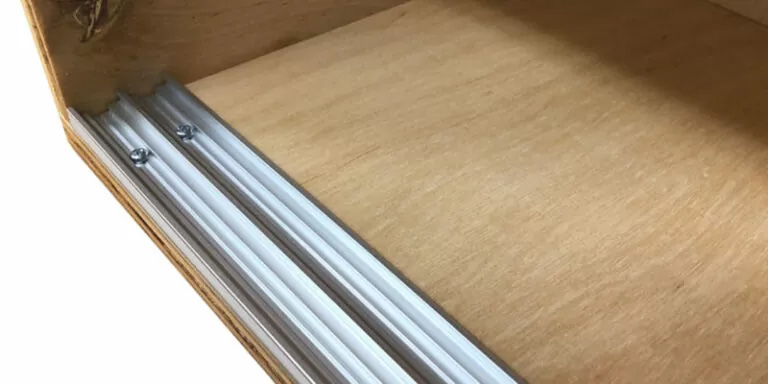

４．付属のビスで固定する
上レール・下レールを良く確認して、付属のビス（タッピング鍋頭3×12）で固定します。

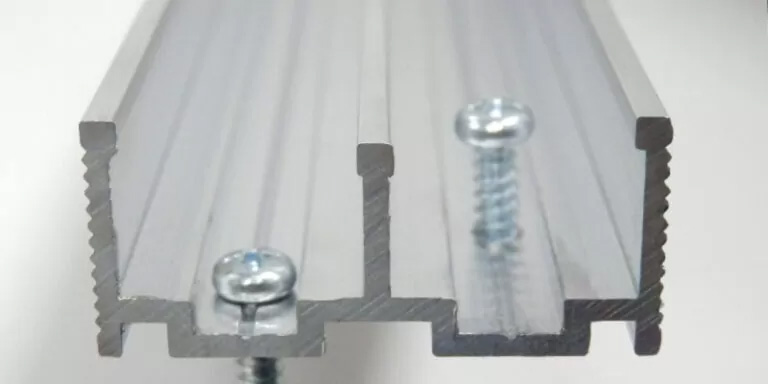

レールの溝に、ビスの頭部がおさまるように、まっすぐに打ってください。溝からビスが飛び出ていると、引き戸がスムーズに動かなくなります。



５．扉を取り付けて完成

最後に扉をレールにはめて完成です。

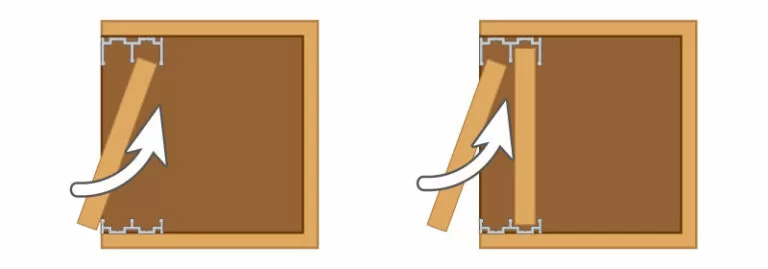

奥側になる扉から、上レールから入れて、下レールに落とし込むようにはめます。手前側の扉も同様に取り付けます。
