シークレットヒンジ SH-MT-010

ベース部寸法図

本体寸法図

加工寸法参考図

設計ガイド

開き戸の位置調整

シークレットヒンジ SH-MT-010

●開き戸用のピボットヒンジです。
●金具は開き戸の木口面に掘り込んで取付けるので、丁番が見えません。
●ピボット式で左右勝手がなく、また、開き戸を双方向に開くことができます。
●調整は、上下、前後、左右の3方向に調整できます。

■使用条件
一般住宅屋内用木製ドア(浴室には使用できません)
※アームストッパーとの併用はできません。
◇対応ドア厚:30mm～40mm
◇ドア質量:総質量で40kg以下

[材質]
亜鉛合金、他

[仕上げ]

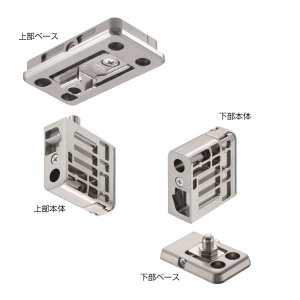

上部ベース:WBメッキ
下部ベース、上部本体、下部本体:WBメッキ

[添付品]
上部ベース:
　+バインドタッピンねじ4×30 4本
下部ベース:
　+バインドタッピンねじ4×20 2本
上部本体:
　+皿タッピンねじ4×35 2本
　+トラス小ねじM4×14 1本
下部本体:
　+皿タッピンねじ4×35 2本
　+トラス小ねじM4×14 1本
専用スパナ

詳細につきましては下記の電子カタログをご確認ください。

商品名	7666 シークレットヒンジ SH-MT-010
価格	24,200 円(税込)

商品コード	販売価格 (税抜価格)	在庫数
299186	24,200円 (22,000円)	有

※在庫に関しては、日々変動しておりますので、
お急ぎの際には、お問い合わせください。

	…ご注文可能です。10営業日以内に出荷いたします。
	…この商品は、お問い合わせのみの受付となります。
	…在庫がなくなり次第、販売を終了させていただきます。
	…販売を終了させて頂きました。次回入荷の予定はございません。
