　直付けレール HD-07

金具の使用場所

カタログ
画像を拡大

概要

HDS SYSTEMは、HD SYSTEMを施工方法はそのままにスリム化した商品です。

下レールは床面に直付け可能で、立ち上がりは5mm以下ですので、段差を低く施工できます。

面付けレール専用スライダーとピボットの組み合わせによりスムーズな走行が可能です。

使用条件

  • 折戸1組の総質量:20kg以下
  • 戸の厚さ:20mm以上
  • 折戸1組の戸幅:900mm以下
  • 戸の高さ:2100mm以下

※折戸1組とは2枚の戸板を丁番により接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

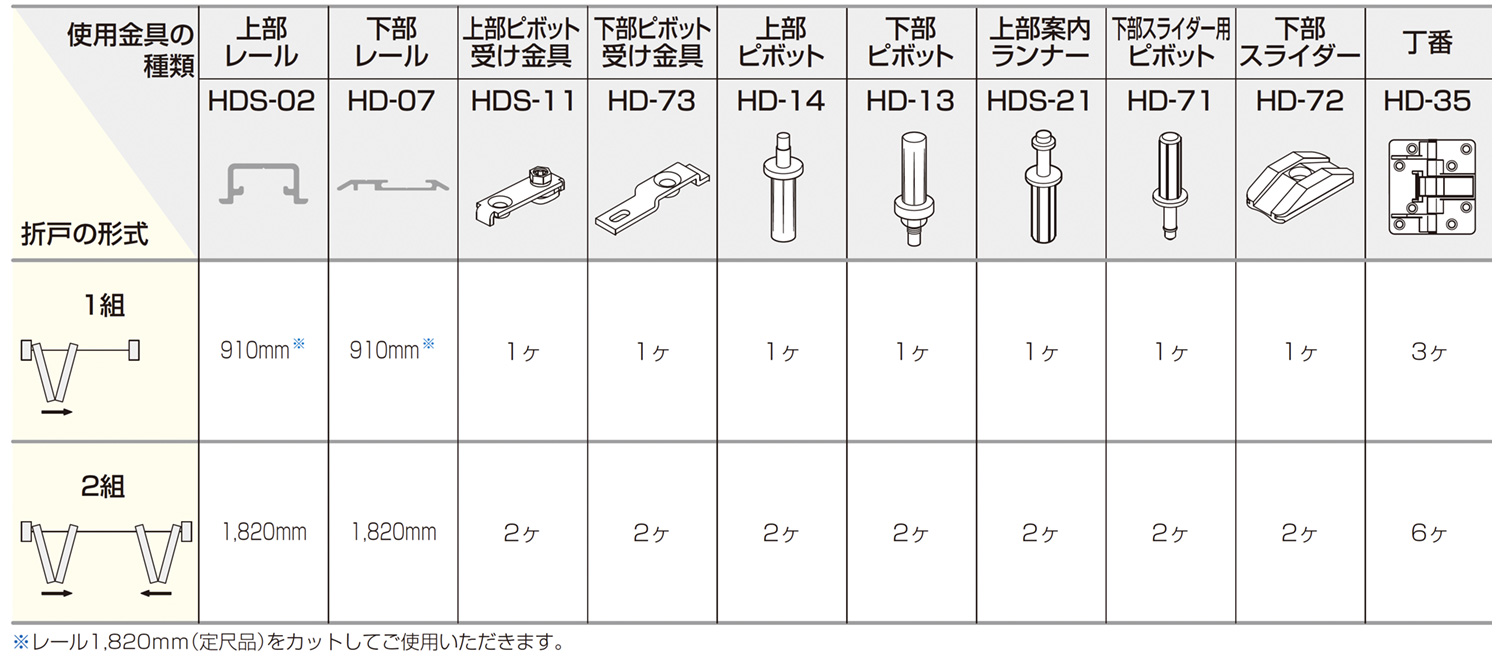

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
12件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HD-14(HDシリーズ 上部ピボット)

HD-14(HDシリーズ 上部ピボット)

330 円
HDシリーズ HD-14(上部ピボット)

[CADデータ有]
HD-13(HDシリーズ 下部ピボット)

HD-13(HDシリーズ 下部ピボット)

352 円
HDシリーズ HD-13(下部ピボット)

[CADデータ有]
HD-07(HDSシリーズ 面付けレール)

HD-07(HDSシリーズ 面付けレール)

2,530〜5,500 円
HDSシリーズ HD-07(面付けレール)

[CADデータ有]
HD-98(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

HD-98(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

550 円
HDシリーズ HD-98(収納折戸用丁番・50度仮ストップ機構付き)

[CADデータ有]
HDS-21(HDSシリーズ 案内ランナー・上下共通)

HDS-21(HDSシリーズ 案内ランナー・上下共通)

440 円
HDSシリーズ HDS-21(案内ランナー・上下共通)

[CADデータ有]
HD-71(HDシリーズ 下部スライダー用ピボット)

HD-71(HDシリーズ 下部スライダー用ピボット)

451 円
HDシリーズ HD-71(下部スライダー用ピボット)

[CADデータ有]
HD-73(HDシリーズ 下部ピボット受け金具)

HD-73(HDシリーズ 下部ピボット受け金具)

231 円
HDシリーズ HD-73(下部ピボット受け金具)

[CADデータ有]
HD-72(HDシリーズ 下部スライダー)

HD-72(HDシリーズ 下部スライダー)

154 円
HDシリーズ HD-72(下部スライダー)

[CADデータ有]
HDS-11(HDSシリーズ ピボット受け金具・上下共通)

HDS-11(HDSシリーズ ピボット受け金具・上下共通)

231 円
HDSシリーズ HDS-11(ピボット受け金具・上下共通)

[CADデータ有]
HDS-02(HDSシリーズ 掘込み用レール・上下共通)

HDS-02(HDSシリーズ 掘込み用レール・上下共通)

1,760〜4,620 円
HDSシリーズ HDS-02(掘込み用レール・上下共通)

[CADデータ有]
HD-63(HDシリーズ ピボット打込みパイプ)

HD-63(HDシリーズ ピボット打込みパイプ)

198 円
HDシリーズ HD-63(ピボット打込みパイプ)
HDS-60(HDSシリーズ 調整用スパナ)

HDS-60(HDSシリーズ 調整用スパナ)

121 円
HDSシリーズ HDS-60(調整用スパナ)
