　標準

金具の使用場所

カタログ
画像を拡大

概要

●(折戸1組で)30kgを超すような重い折戸には、重量SDシステム金具をご使用ください。

●潤滑油入りの車輪を使用のため、走行は滑らかです。

●収納折戸と間仕切折戸のどちらにも使用できます。

使用条件

  • 折戸1組の戸幅と総質量:
    　1組の戸幅600～900mmの場合は総質量50kg以下、
    　1組の戸幅900～1,200mmの場合は総質量40kg以下
  • 戸の厚さ:
    　(収納用の場合)25mm以上
    　(間仕切用の場合)30mm以上

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

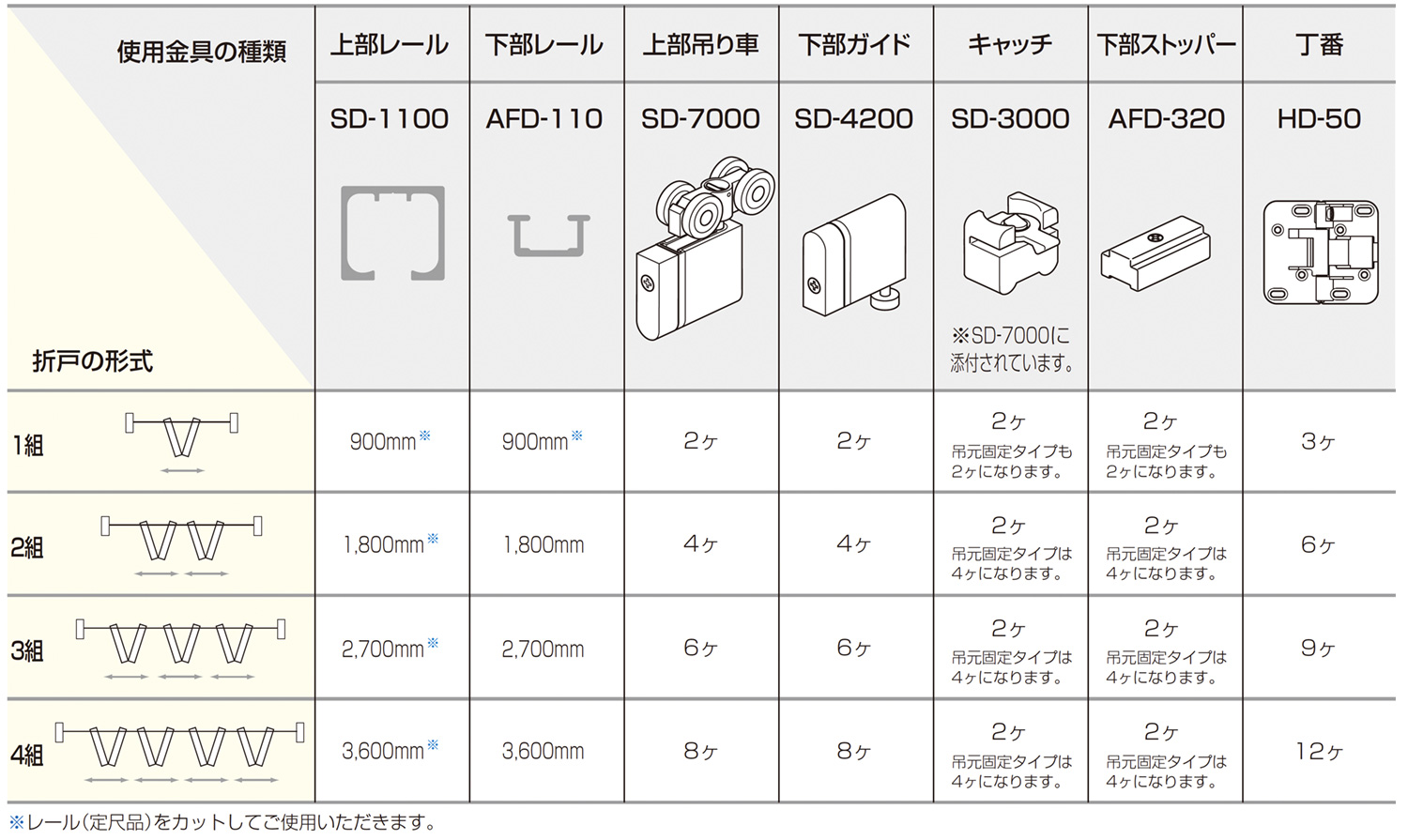

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
8件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
AFD-320(AFDシリーズ 下部ストッパー)

AFD-320(AFDシリーズ 下部ストッパー)

605 円
AFDシリーズ AFD-320(下部ストッパー)

[CADデータ有]
AFD-110(AFDシリーズ 掘込み用下部レール)

AFD-110(AFDシリーズ 掘込み用下部レール)

1,408〜7,700 円
AFDシリーズ AFD-110(掘込み用下部レール)

[CADデータ有]
SD-1000(重量SDシリーズ 上部レール)

SD-1000(重量SDシリーズ 上部レール)

11,220〜31,680 円
重量SDシリーズ SD-1000(上部レール)

[CADデータ有]
SD-7000(重量SDシリーズ 上部吊り車)

SD-7000(重量SDシリーズ 上部吊り車)

5,610〜5,720 円
重量SDシリーズ SD-7000(上部吊り車)

[CADデータ有]
HD-50(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

HD-50(HDシリーズ 収納折戸用丁番・50度仮ストップ機構付き)

1,760 円
HDシリーズ HD-50(収納折戸用丁番・50度仮ストップ機構付き)

[CADデータ有]
HD-47(HDシリーズ 間仕切折戸用丁番・50度仮ストップ機構付き)

HD-47(HDシリーズ 間仕切折戸用丁番・50度仮ストップ機構付き)

1,980 円
HDシリーズ HD-47(間仕切折戸用丁番・50度仮ストップ機構付き)

[CADデータ有]
SD-4200(重量SDシリーズ 下部ガイド)

SD-4200(重量SDシリーズ 下部ガイド)

275〜1,650 円
重量SDシリーズ SD-4200(下部ガイド)

[CADデータ有]
SD-3000(重量SDシリーズ キャッチ)

SD-3000(重量SDシリーズ キャッチ)

440 円
重量SDシリーズ SD-3000(キャッチ)

[CADデータ有]
