 標準 UDR-300

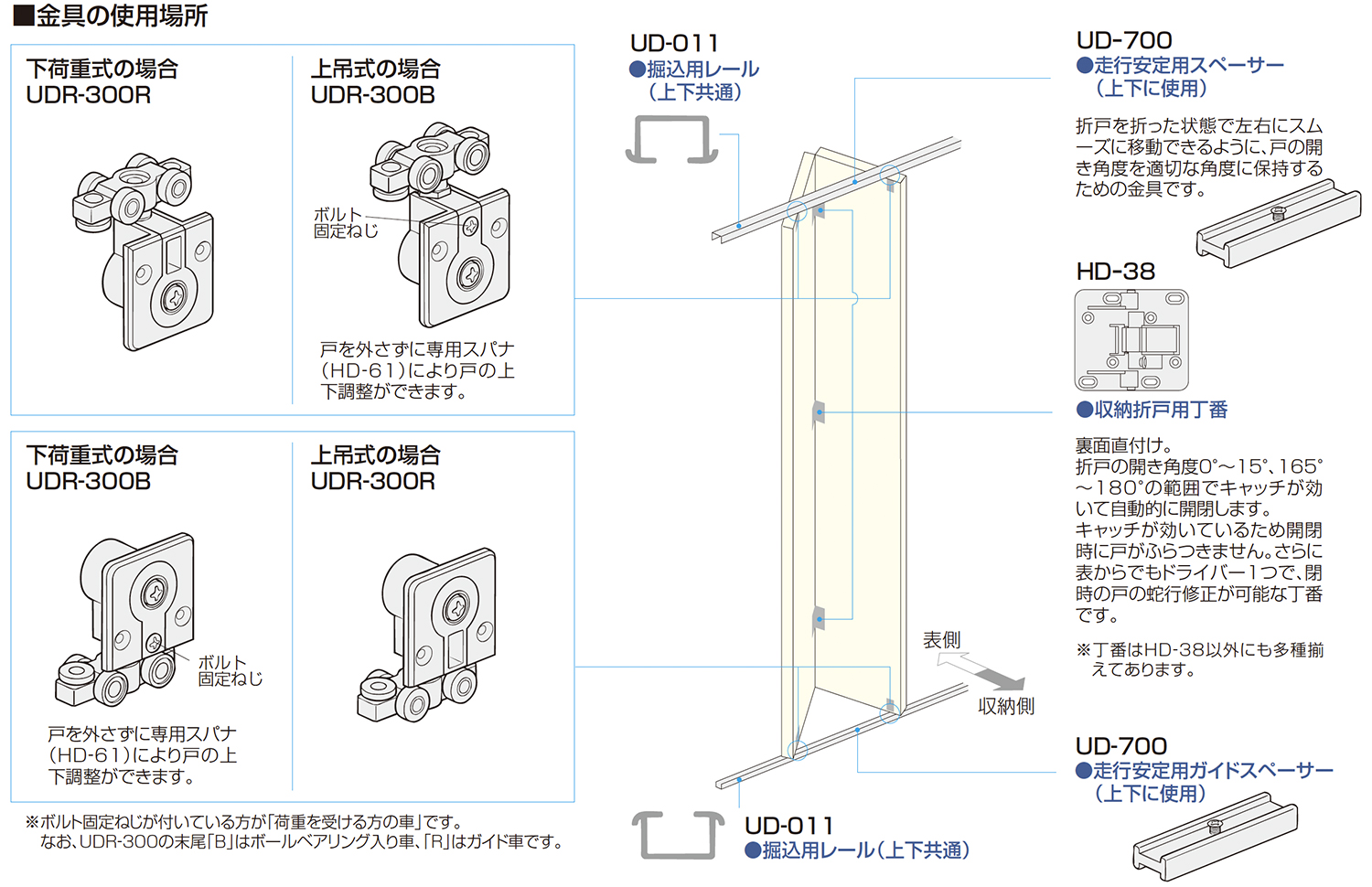

金具の使用場所

カタログ
画像を拡大

概要

UDシステム金具は、上吊式・下荷重式兼用の折戸システム金具です。走行スムーズな上吊式に、あるいは天井や上枠のたわみがご心配な場合には下荷重式にと、設計・用途に合わせてご自由にお選びいただけます。金具が戸の裏面側に付くタイプのため、木口面にR面やC面加工をすることができます。

使用条件

  • 折戸1組の総質量:30kg以下
  • 戸の厚さ:24mm以上
  • 折戸1組の幅:900mm以下

※折戸1組とは2枚の戸板を丁番により接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

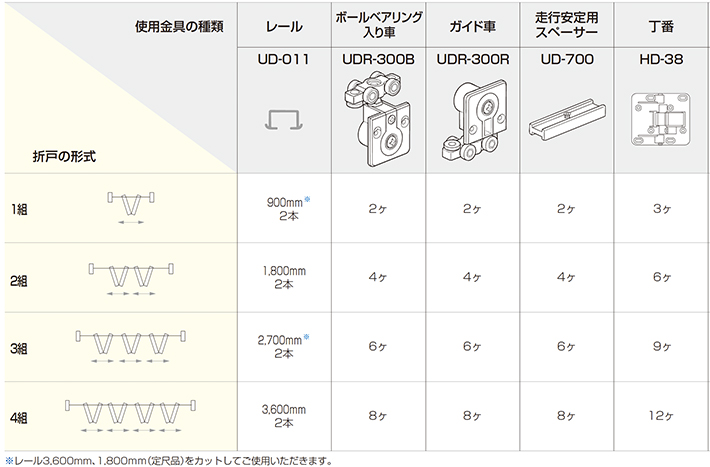

使用金具例

総合カタログからご覧いただけます

商品一覧に戻る
6件の商品がございます。 新着順価格が安い順価格が高い順

HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

1,276 円
HDシリーズ HD-38(収納折戸用丁番・仮ストップ機構なし)

[CADデータ有]

UDR-300R(UDシリーズ ガイド車)

2,200 円
UDシリーズ UDR-300R(ガイド車)

UDR-300B(UDシリーズ 重量用車)

5,115 円
UDシリーズ UDR-300B(重量用車)

UD-011(UDシリーズ レール・上下共通)

3,960〜7,920 円
UDシリーズ UD-011(レール・上下共通)

HD-61(HDシリーズ 調整用スパナ)

187 円
HDシリーズ HD-61(調整用スパナ)

UD-700(UDシリーズ 走行安定用スペーサー)

176 円
UDシリーズ UD-700(走行安定用スペーサー)
