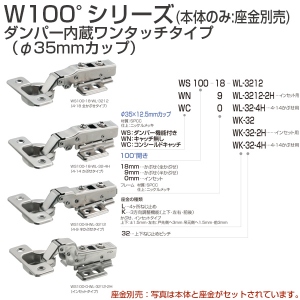

【歳末SALE】W100°シリーズダンパー内蔵ワンタッチタイプ (φ35mmカップ)(本体のみ:座金別売)

本体取付寸法図 W100-18-WL32 W100-18-WL32-4H

本体取付寸法図 W100-9-WL32 W100-0-WL32-2H

かぶせタイプはみ出し寸法表

インセットタイプちり寸法表　扉先端はみ出し寸法表

W100°シリーズ
ダンパー内蔵ワンタッチタイプ
(φ35mmカップ)
(本体のみ:座金別売)

●WS100は、ダンパーをフレームに内蔵したφ35mmカップのスライド丁番です。
●上下・左右・前後の3方向調整が可能です。
●扉の吊込みは、フレーム前部の爪を座金に引掛け、フレーム後部を押さえます。取外しは、本体フレーム後端のパーツを押してロックを解除します。

【ご注意】
●フラッシュ構造などの軽い扉にご使用ください。
●ダンパー性能には、個体差があります。また、温度などの使用環境によって、減衰力が変化いたします。
●1枚の扉に、ダンパー機能付きとキャッチ付きもしくはキャッチ無しを併用される場合は、必ず動作確認の上、ご使用ください。
● W100°シリーズは、出荷時の左右調整ねじの締込みにバラつきがあります。扉の吊込み後、必ずかぶせ代(インセットならGの寸法)を確認し、調整してください。フレームと座金の着脱がしにくい場合、左右調整ねじで扉を戸先側に移動させてから、再度、着脱を試してください。
● 各データには、木工誤差や扉のたれ下がり・扉への必要以上のあおりなどは考慮されていません。ご使用の際は必ずD、Eの寸法より広めの隙間寸法をおとりください。また製品の使用範囲ぎりぎりでご使用される場合は、必ず現品にてご確認ください。

材質:SPCC

仕上:ニッケルメッキ

別途座金をご用意ください。
対応の座金はこちら

[2021.11.09価格改定]

商品名	9732 【歳末SALE】W100°シリーズダンパー内蔵ワンタッチタイプ (φ35mmカップ)(本体のみ:座金別売)
価格	24 円(税込)〜

商品コード	スライド丁番:パーツ	スライド丁番:品番	販売価格 (税抜価格)	在庫数
264385	本体	WS100-18(P)	138円 (125円)	有
229854	本体	WS100-9	138円 (125円)	有
229855	本体	WS100-0	151円 (137円)	有
229858	本体	WN100-18	110円 (100円)	無
229859	本体	WN100-9	110円 (100円)	有
229861	本体	WN100-0	118円 (107円)	有
229856	本体	WC100-18	110円 (100円)	有
229857	本体	WC100-9	110円 (100円)	有
229860	本体	WC100-0	118円 (107円)	有
264394	座金	WL-3212	24円 (22円)	有
264395	座金	WL-3212-2H	24円 (22円)	無
230547	座金	WL-32-4H	24円 (22円)	有
223502	座金	WK-32	55円 (50円)	有
223503	座金	WK-32-2H	55円 (50円)	有
223504	座金	WK-32-4H	55円 (50円)	有

※在庫に関しては、日々変動しておりますので、
お急ぎの際には、お問い合わせください。

	…ご注文可能です。10営業日以内に出荷いたします。
	…この商品は、お問い合わせのみの受付となります。
	…在庫がなくなり次第、販売を終了させていただきます。
	…販売を終了させて頂きました。次回入荷の予定はございません。
