住宅用自動ドアシステム金具
金具の使用場所
概要

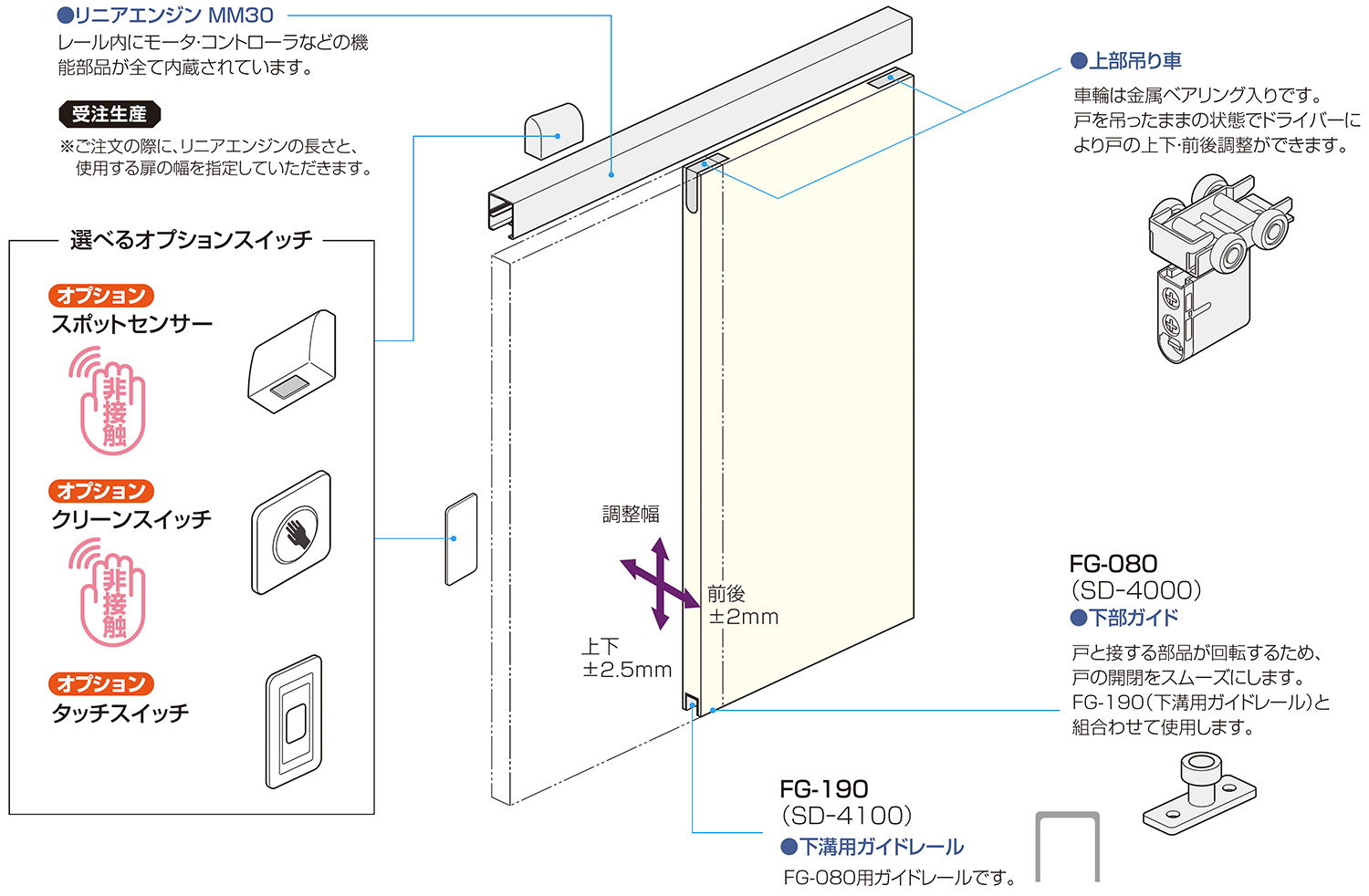

●住宅屋内用の自動ドアシステム金具です。リニアモータ式のため、静かで安全です。
●レール内にモーター・コントローラなどの機能部品が全て内蔵されていますので、通常の上吊式引戸とほぼ同じ要領で施工を行なうことができます。
●上部吊り車の掘込み加工は、HRシステムと共通です。
●月々の電気代は、約50円(1日40回使用した場合)です。
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- 引戸の総質量:15～30kg(引戸1枚)
- 引戸の厚さ:24mm以上
- 引戸の幅:700～1,200mm
- レール長さ:1,370～2,370mm
【ご注文に際しての必要情報と注意事項】
- リニアエンジンMM30を注文する場合は、総合カタログの納まり参考図から必要情報を明確にしてください。
- 必要情報
1.レール長 : L
2.戸幅 : DW(=可動子長 : M)
3.レールの色 : アンバー、シルバー - 注意事項
・戸の端部は、閉位置・開位置どちらの場合でも、レールの長さの中心から15mm以上オーバーラップしている必要があります。
・枠の戸じゃくり深さは4mm以下としてください。
・戸じゃくり幅は43mm以上としてください。43mmより小さいと、可動子が戸じゃくりに干渉して、戸が枠にのみ込まれません。
- 補助センサーは、人などの温度の変化を検出しています。
温風・床暖房などの温度変化も検知します。
ドアエンジンの真下で、静止したままでは検知しませんので、じっとしていると戸は閉じてきます。 - オプションのスポットセンサー使用時は、センサーの検知エリア内に立ち入ると、戸の動作状態にかかわらず戸が全開し、その検知エリアにいる間は全開保持します。
- スライドロック機構が付いた鎌錠を使用しますと誤作動を起こすおそれがありますので、使用しないでください。また、鎌錠を施錠時にスポットセンサー・クリーンスイッチ・タッチスイッチなどのオプションスイッチが作動すると、エラーが発生しますので、鎌錠をご使用の際はオプションスイッチは併用しないでください。
- 本製品を小さなお子様やおからだの不自由な方が出入りする場所、あるいは施錠する必要のある場所にご使用をご検討いただく際は、本製品の特性を十分ご理解いただいたうえで、ご使用ください。

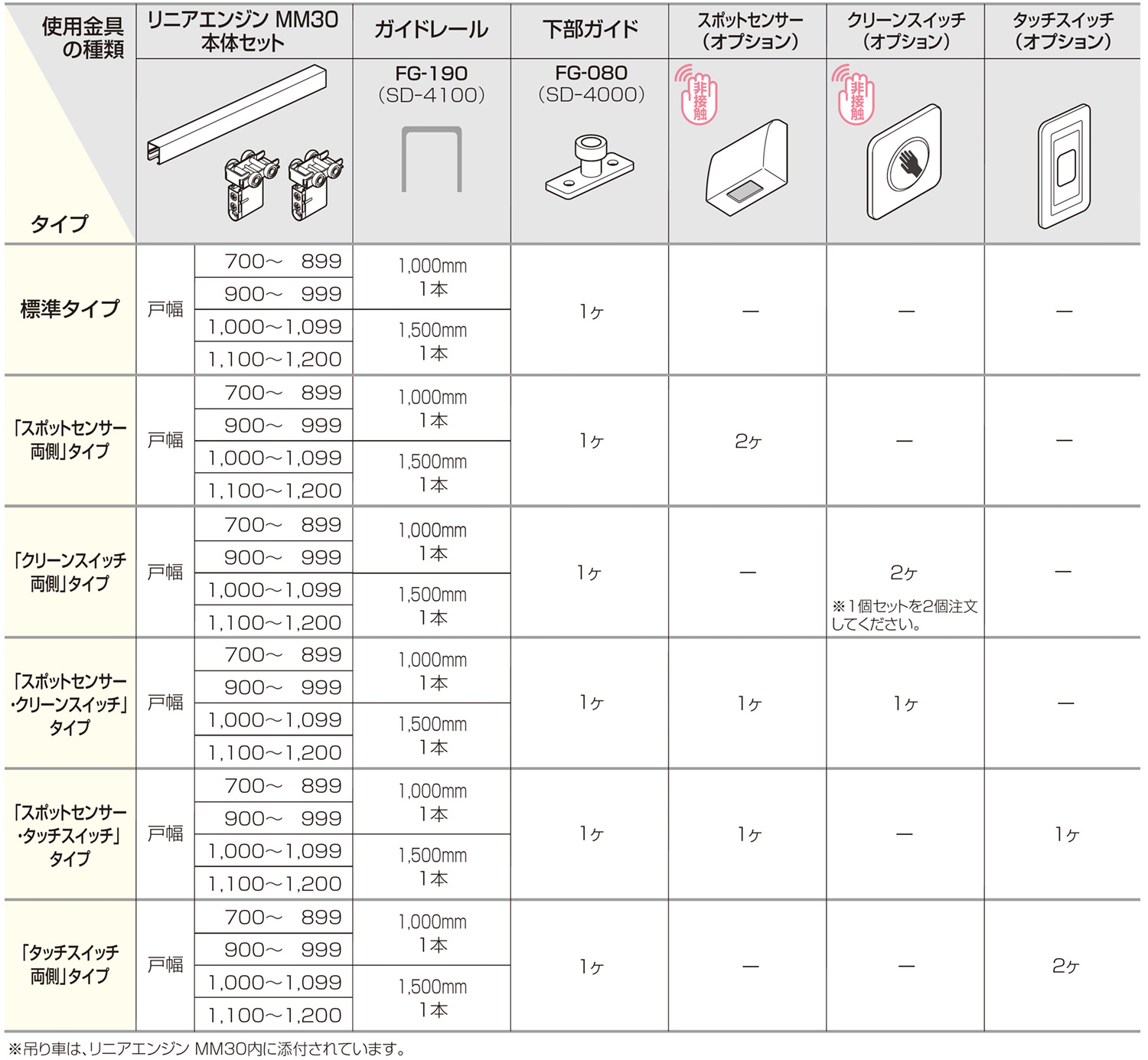

使用金具例
