　標準 AFD-2700/直付レールHD-07

標準 AFD-2700/直付レールHD-07

金具の使用場所

カタログ
画像を拡大

概要

●コンパクトなレールを使用して30kg(折戸1組)までの折戸に対応できます。
　金具が戸の木口面に付くタイプのため、戸を閉めた状態においてどちら側からも金具が見えません。

●直付用下部レールHD-07は、下枠への掘込加工が不要です。
　レールの高さが低い(3.1mm)バリアフリー仕様です(AFD-120はレール高さ12mm)。

使用条件

  • 折戸1組の総質量:AFD-2700-K　30kg以下/AFD-2700　20kg以下/li>
  • 戸の厚さ:30mm以上/li>
  • 折戸1組の戸幅:600～900mm

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。
折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。。

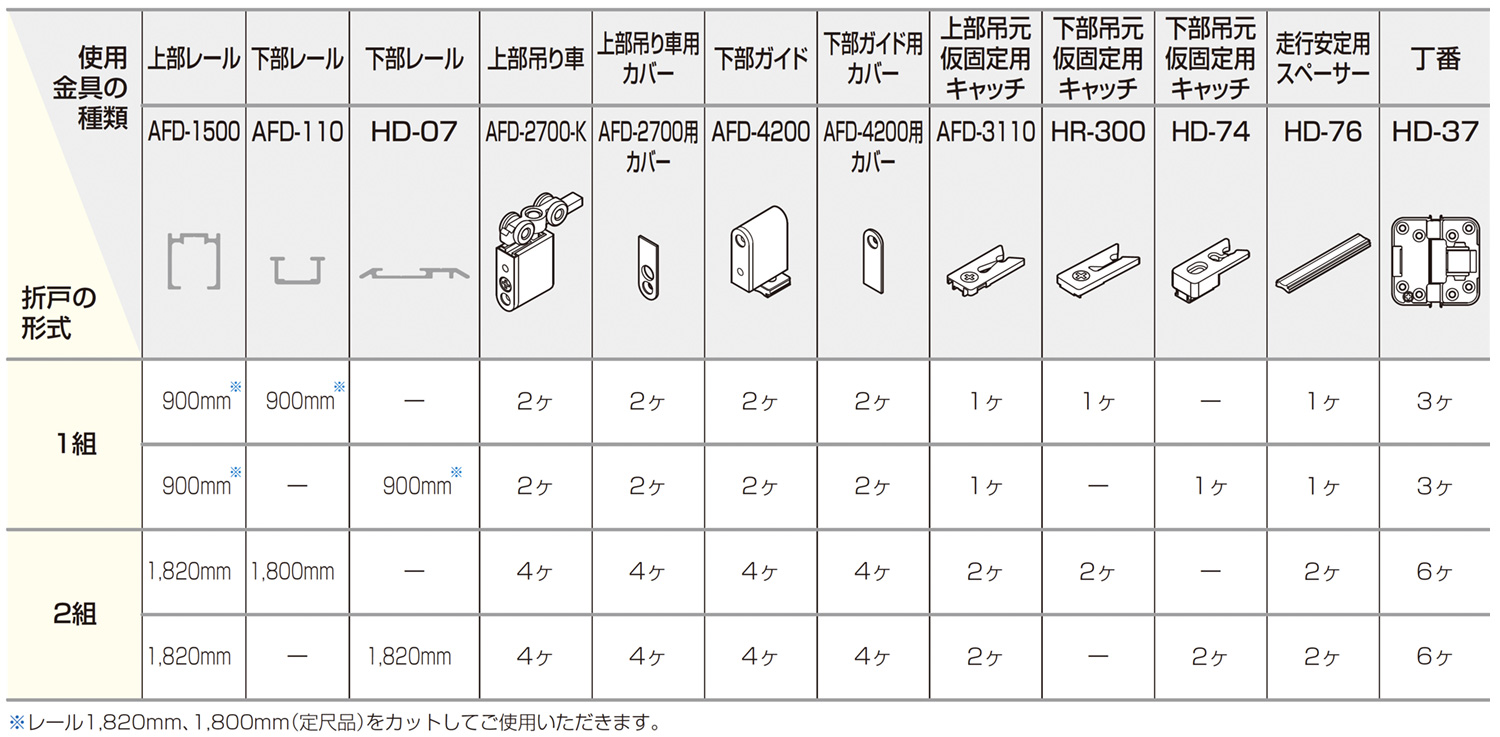

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
19件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
1 | 2 次へ>>
AFD-120(AFDシリーズ 面付用下レール)

AFD-120(AFDシリーズ 面付用下レール)

5,060〜12,540 円
AFDシリーズ AFD-120(面付用下レール)

[CADデータ有]
HR-360(吊元完全固定用ストッパー)

HR-360(吊元完全固定用ストッパー)

374 円
HR-360(吊元完全固定用ストッパー)

[CADデータ有]
HR-300(HRシリーズ 吊元仮固定用ストッパー)

HR-300(HRシリーズ 吊元仮固定用ストッパー)

374 円
HRシリーズ HR-300(吊元仮固定用ストッパー)

[CADデータ有]
AFD-110(AFDシリーズ 掘込み用下部レール)

AFD-110(AFDシリーズ 掘込み用下部レール)

1,408〜8,800 円
AFDシリーズ AFD-110(掘込み用下部レール)

[CADデータ有]
HD-37(HDシリーズ 間仕切折戸用丁番)

HD-37(HDシリーズ 間仕切折戸用丁番)

1,815 円
HDシリーズ HD-37(間仕切折戸用丁番)

[CADデータ有]
HD-07(HDSシリーズ 面付けレール)

HD-07(HDSシリーズ 面付けレール)

3,960〜8,360 円
HDSシリーズ HD-07(面付けレール)

[CADデータ有]
AFD-2700-K(上部吊り車・金属ベアリング入)

AFD-2700-K(上部吊り車・金属ベアリング入)

3,300〜3,410 円
AFD-2700-K(上部吊り車・金属ベアリング入)

[CADデータ有]
AFD-2700(上部吊り車)

AFD-2700(上部吊り車)

2,750〜2,860 円
AFD-2700(上部吊り車)

[CADデータ有]
AFD-4200(下部ガイド)

AFD-4200(下部ガイド)

1,595〜1,705 円
AFD-4200(下部ガイド)

[CADデータ有]
AFD-1500(AFDシステム 上部レール)

AFD-1500(AFDシステム 上部レール)

3,520〜14,190 円
AFD-1500(AFDシステム 上部レール)

[CADデータ有]
AFD-1300(AFDシリーズ 上部レール)

AFD-1300(AFDシリーズ 上部レール)

3,520〜14,190 円
AFDシリーズ AFD-1300(上部レール)

[CADデータ有]
AFD-1300用エンドカバーBN　(AFDシリーズ 上部レールエンドカバー)

AFD-1300用エンドカバーBN　(AFDシリーズ 上部レールエンドカバー)

1,375〜1,650 円
AFD-1300用エンドカバーBN
(AFDシリーズ 上部レールエンドカバー)

●上レールの端面を隠す化粧カバーです。
●天井とレールの間にツメを差込む事で固定しますので、ねじ止めが不要です。

[CADデータ有]
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)

AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)

1,265〜1,485 円
AFDシリーズ AFD-1300エンドカバー

[CADデータ有]
AFD-3600(上部吊元完全固定用ストッパー)

AFD-3600(上部吊元完全固定用ストッパー)

605 円
AFD-3600(上部吊元完全固定用ストッパー)

[CADデータ有]
AFD-3110(上部吊元仮固定用キャッチ)

AFD-3110(上部吊元仮固定用キャッチ)

616 円
AFD-3110(上部吊元仮固定用キャッチ)

[CADデータ有]
AFD-4200用カバー

AFD-4200用カバー

165 円
AFD-4200用カバー

[CADデータ有]
