標準 AFD-2800/直付レールHD-07

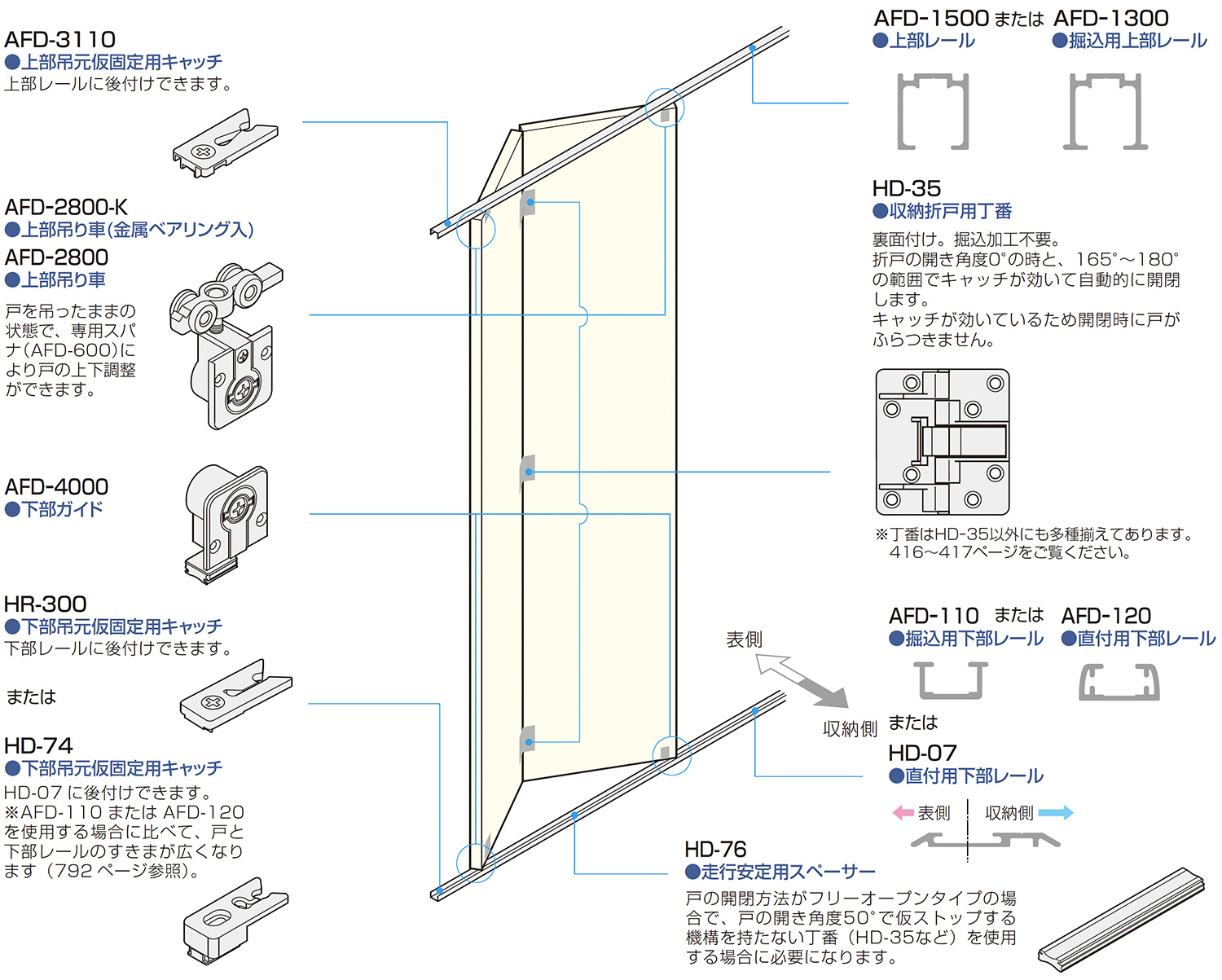

金具の使用場所
概要
●コンパクトなレールを使用して30kg(折戸1組)までの折戸に対応できます。
金具が戸の裏面側に付くタイプのため、木口面にR面やC面加工をすることができます。
●直付用下部レールHD-07は、下枠への掘込加工が不要です。
レールの高さが低い(3.1mm)バリアフリー仕様です(AFD-120はレール高さ12mm)。
使用条件
- 折戸1組の総質量:AFD-2800-K 30kg以下/AFD-2800 20kg以下
- 戸の厚さ:24mm以上
- 折戸1組の戸幅:800～900mm
※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。
折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。
使用金具例
AFD-1300(AFDシリーズ 上部レール)
AFD-1300エンドカバー(AFDシリーズ 上部レールエンドカバー)
AFD-1300用エンドカバーBN (AFDシリーズ 上部レールエンドカバー)
AFD-1500(AFDシステム 上部レール)
AFD-110(AFDシリーズ 掘込み用下部レール)
AFD-120(AFDシリーズ 面付用下レール)
AFD-1500エンドカバー(上レールエンドカバー)
AFD-1500用エンドカバーBN
AFD-3451(AFD-1300用キャップ)
AFD-3452(後ろツバ・AFD-1300用キャップ)
AFD-2800-K(上部吊り車・金属ベアリング入)
AFD-2800(上部吊り車)
AFD-4000(下部ガイド)
AFD-600(AFDシリーズ 調整用スパナ)
HD-74(HDシリーズ 吊元仮固定用ストッパー)
AFD-3110(上部吊元仮固定用キャッチ)
AFD-3600(上部吊元完全固定用ストッパー)
HD-76(走行安定用スペーサー)
HR-300(HRシリーズ 吊元仮固定用ストッパー)
HR-360(吊元完全固定用ストッパー)
