　折戸+開き戸

金具の使用場所

カタログ
画像を拡大

概要

●「軸吊式折戸+開き戸」タイプは、折戸1組では開口部の幅寸法に足りず、2組では大き過ぎてしまう1,200mm程度の開口部にご利用ください。
折戸と開き戸の金具およびレールが共通のため、施工も極めて簡単です。

使用条件

  • 折戸1組の総質量:24kg以下
  • 開き戸1枚の総質量:12kg以下
  • 戸の厚さ:20mm以上(開き戸用キャッチHD-100を使用の場合は29～35mm)
  • 折戸1組の戸幅:600～900mm
  • 戸の高さ:2,100mm以下

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

※HD-16を下部ピボットに使用の場合は、戸の厚さ:22mm以上となります。

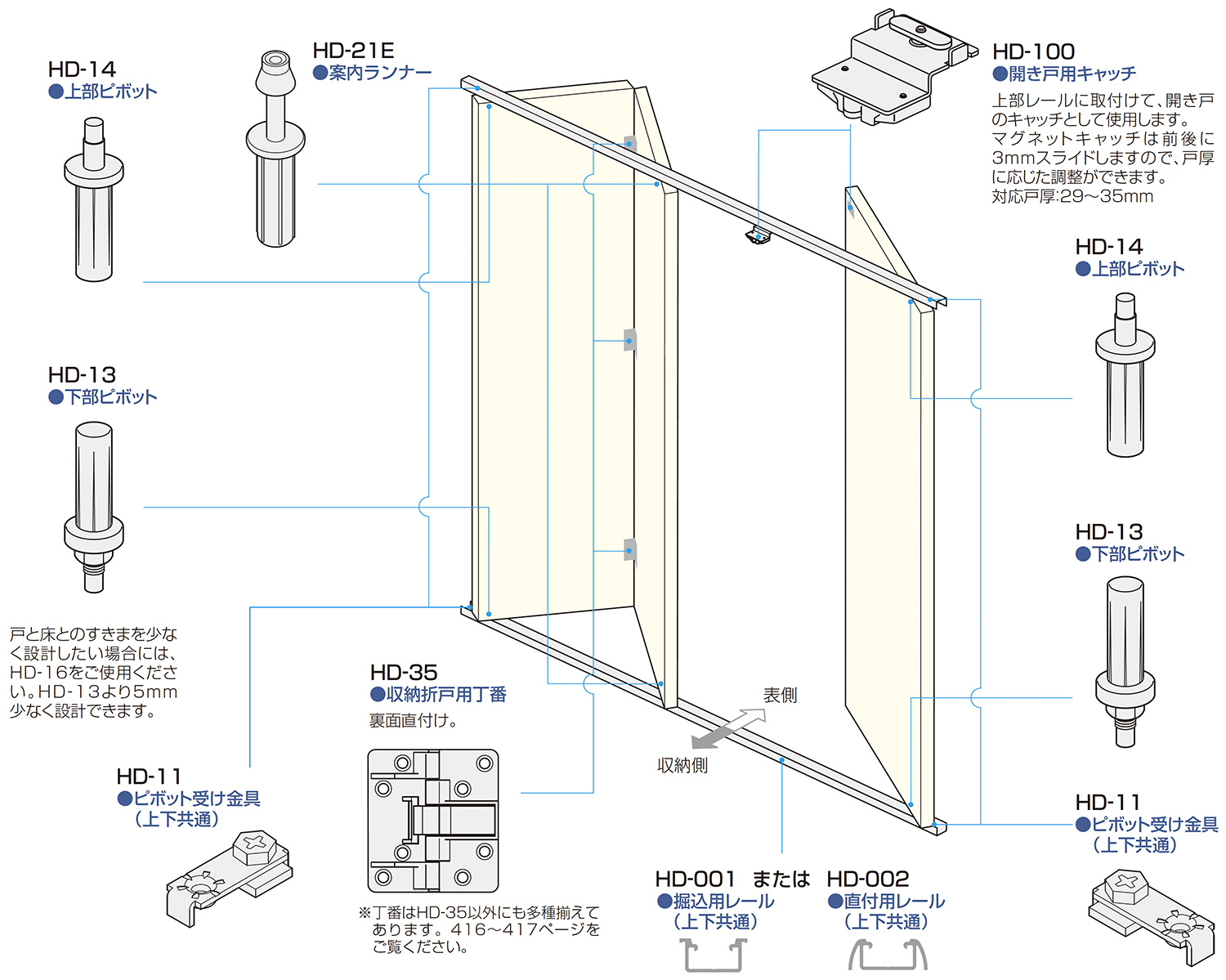

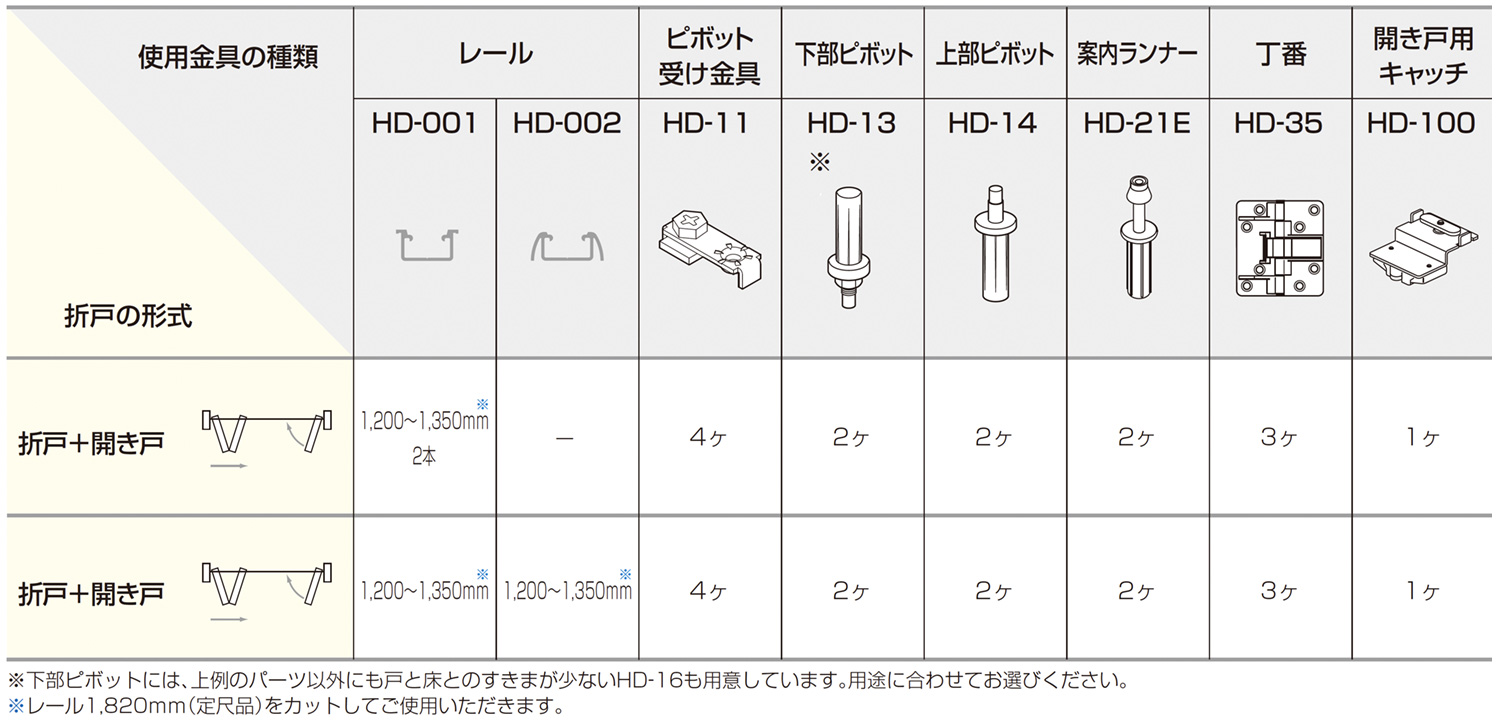

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
17件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
1 | 2 次へ>>
HD-002(HDシステム 直付用レール・上下共通)

HD-002(HDシステム 直付用レール・上下共通)

4,400〜10,560 円
HDシステム HD-002(直付用レール・上下共通)

[CADデータ有]
HD-001(HDシステム 埋込用レール・上下共通)

HD-001(HDシステム 埋込用レール・上下共通)

3,410〜8,140 円
HDシステム HD-001(埋込用レール・上下共通)

[CADデータ有]
HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

HD-05(HDシリーズ 掘込み用レール・上下兼用・ツバ無)

2,970〜6,600 円
HDシリーズ HD-05(掘込み用レール・上下兼用・ツバ無)

[CADデータ有]
HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

HD-38(HDシリーズ 収納折戸用丁番・仮ストップ機構なし)

1,815 円
HDシリーズ HD-38(収納折戸用丁番・仮ストップ機構なし)

[CADデータ有]
HD-100(折戸+開き戸用戸当りキャッチ)

HD-100(折戸+開き戸用戸当りキャッチ)

2,365 円
HD-100(折戸+開き戸用戸当りキャッチ)

[CADデータ有]
HD-35(HDシリーズ 収納用丁番・裏面直付け)

HD-35(HDシリーズ 収納用丁番・裏面直付け)

1,320 円
HDシリーズ HD-35(収納用丁番・裏面直付け)

[CADデータ有]
HD-3451(HD-001 用キャップ)

HD-3451(HD-001 用キャップ)

275 円
HD-3451(HD-001 用キャップ)

●HD-001を上枠や下枠に埋め込んだ際に、レール内の端部を隠すキャップです。
●キャップは5mmスライドするので、レールを枠より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

HD-13(HDシリーズ 下部ピボット)

HD-13(HDシリーズ 下部ピボット)

385 円
HDシリーズ HD-13(下部ピボット)

[CADデータ有]
HD-63(HDシリーズ ピボット打込みパイプ)

HD-63(HDシリーズ ピボット打込みパイプ)

297 円
HDシリーズ HD-63(ピボット打込みパイプ)
HD-14(HDシリーズ 上部ピボット)

HD-14(HDシリーズ 上部ピボット)

363 円
HDシリーズ HD-14(上部ピボット)

[CADデータ有]
HD-21(HDシリーズ 案内ランナー)

HD-21(HDシリーズ 案内ランナー)

484 円
HDシリーズ HD-21(案内ランナー)

[CADデータ有]
HD-11(HDシリーズ 上部ピボット受け金具)

HD-11(HDシリーズ 上部ピボット受け金具)

253 円
HDシリーズ HD-11(上部ピボット受け金具)

[CADデータ有]
HD-111(HDシリーズ 上部ピボット受け金具・後付可能)

HD-111(HDシリーズ 上部ピボット受け金具・後付可能)

253 円
HDシリーズ HD-111(上部ピボット受け金具・後付可能)

[CADデータ有]
HD-16(HDシリーズ 下部ピボット)

HD-16(HDシリーズ 下部ピボット)

418 円
HDシリーズ HD-16(下部ピボット)

[CADデータ有]
HD-12後付け(HDシリーズ ゴムストッパー)

HD-12後付け(HDシリーズ ゴムストッパー)

308 円
HD-12後付け(HDシリーズ ゴムストッパー)

[CADデータ有]
HD-12(HDシリーズ ゴムストッパー) SOLDOUT

HD-12(HDシリーズ ゴムストッパー)

242 円
HDシリーズ HD-12(ゴムストッパー)

[CADデータ有]
