　下部レールなし 簡易施工 HD-19仕様

金具の使用場所

カタログ
画像を拡大

概要

●「軸吊式下部レールなし」タイプは、ピボット金具により折戸を支持・開閉し、かつ、下にはレールを使用しないタイプです。

●上部ピボットをレールにスライドさせて受け金具と嵌合させるので、容易に吊込みができます。

●戸を閉じた状態で、左右吊元ともに、戸の室内側から左右調整ができます。

使用条件

  • 折戸1組の総質量:24kg以下
  • 戸の厚さ:20mm～38mm
  • 折戸1組の戸幅:600～900mm
  • 戸の高さ:2,100mm以下

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上は連結できません。

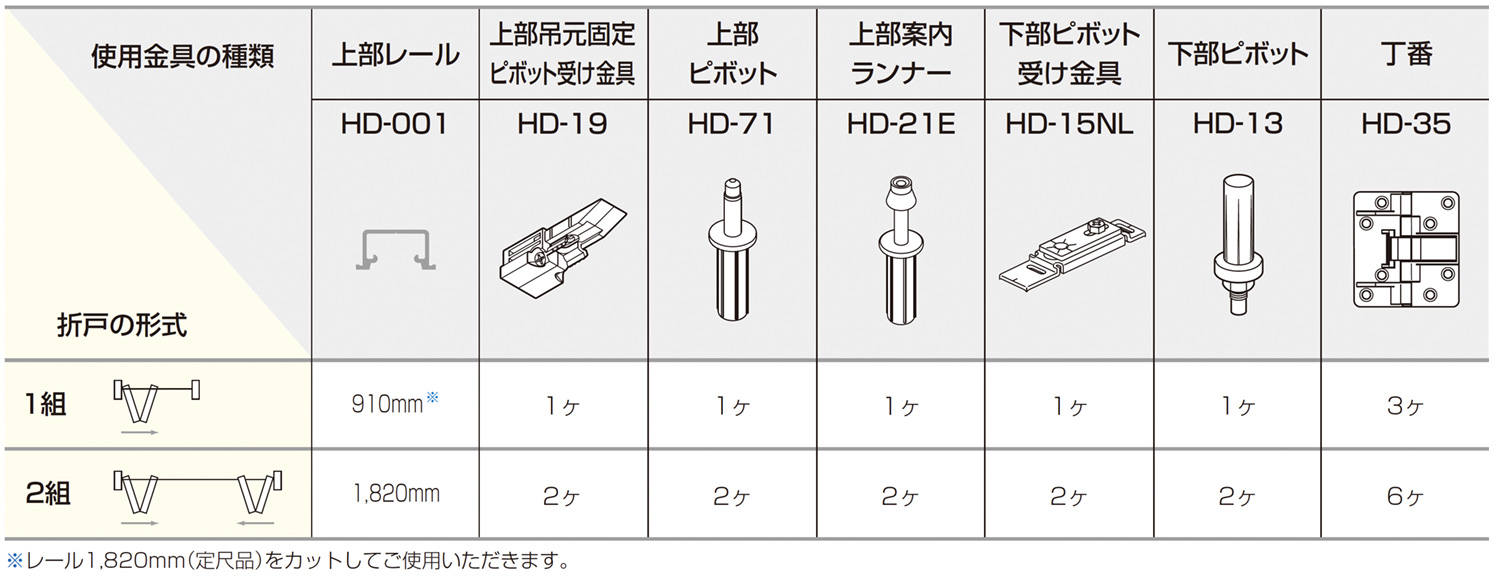

使用金具例

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
9件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HD-19(調整機能付き上部ピボット受け金具)

HD-19(調整機能付き上部ピボット受け金具)

880 円
HD-19 調整機能付き上部ピボット受け金具

[CADデータ有]
HD-71(HDシリーズ 下部スライダー用ピボット)

HD-71(HDシリーズ 下部スライダー用ピボット)

495 円
HDシリーズ HD-71(下部スライダー用ピボット)

[CADデータ有]
HD-21E(HDシステム 案内ランナー)

HD-21E(HDシステム 案内ランナー)

660 円
HDシステム HD-21E(案内ランナー)

[CADデータ有]
HD-15NL(HDシリーズ 下部ピボット受け金具)

HD-15NL(HDシリーズ 下部ピボット受け金具)

605 円
HDシリーズ HD-15NL(下部ピボット受け金具)

[CADデータ有]
HD-13(HDシリーズ 下部ピボット)

HD-13(HDシリーズ 下部ピボット)

385 円
HDシリーズ HD-13(下部ピボット)

[CADデータ有]
HD-35(HDシリーズ 収納用丁番・裏面直付け)

HD-35(HDシリーズ 収納用丁番・裏面直付け)

1,265 円
HDシリーズ HD-35(収納用丁番・裏面直付け)

[CADデータ有]
HDS-60(HDSシリーズ 調整用スパナ)

HDS-60(HDSシリーズ 調整用スパナ)

176 円
HDSシリーズ HDS-60(調整用スパナ)
HD-63(HDシリーズ ピボット打込みパイプ)

HD-63(HDシリーズ ピボット打込みパイプ)

297 円
HDシリーズ HD-63(ピボット打込みパイプ)
HD-001(HDシステム 埋込用レール・上下共通)

HD-001(HDシステム 埋込用レール・上下共通)

3,080〜7,260 円
HDシステム HD-001(埋込用レール・上下共通)

[CADデータ有]
