ホーム > 上吊式引戸金具 > 重量SD SYSTEM

　2wayソフトクローズ

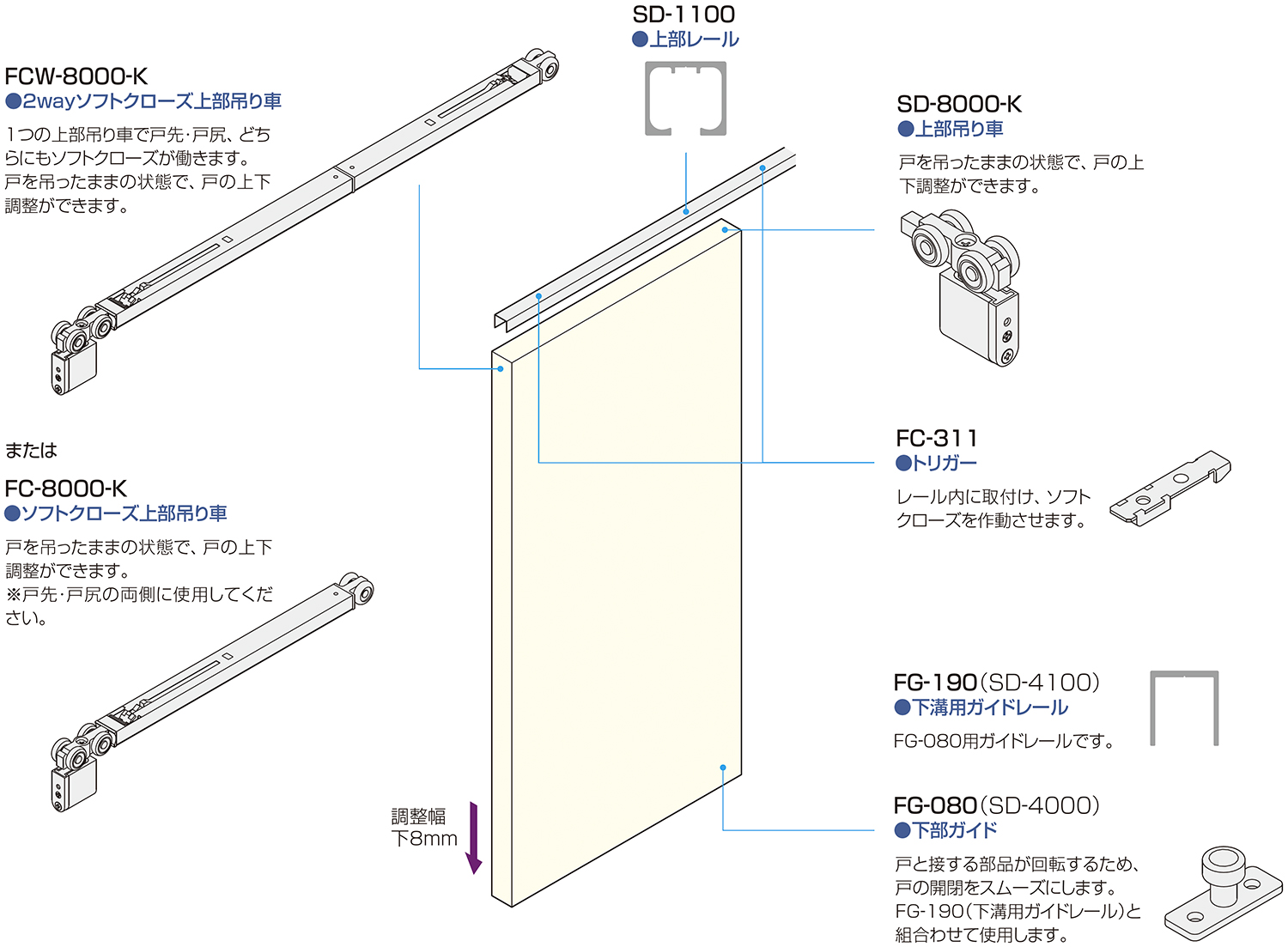

金具の使用場所

カタログ

画像を拡大

概要

重い引戸に対応できる、ソフトクローズシリーズです。
「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも、ソフトクローズが作動します。
ソフトクローズのストロークは、戸先側が約85mm・戸尻側は約55mmです。

使用条件

一般住宅屋内用木製引戸(浴室には使用できません)
引戸の総質量:50kg以下(引戸1枚)
引戸の厚さ:28mm以上
引戸の幅:780mm以上
使用温度範囲:5°C~40°C
クローズ速度調整:調整できません。

【ご注意】
下記をお読みのうえ、正しくお使いください。

ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

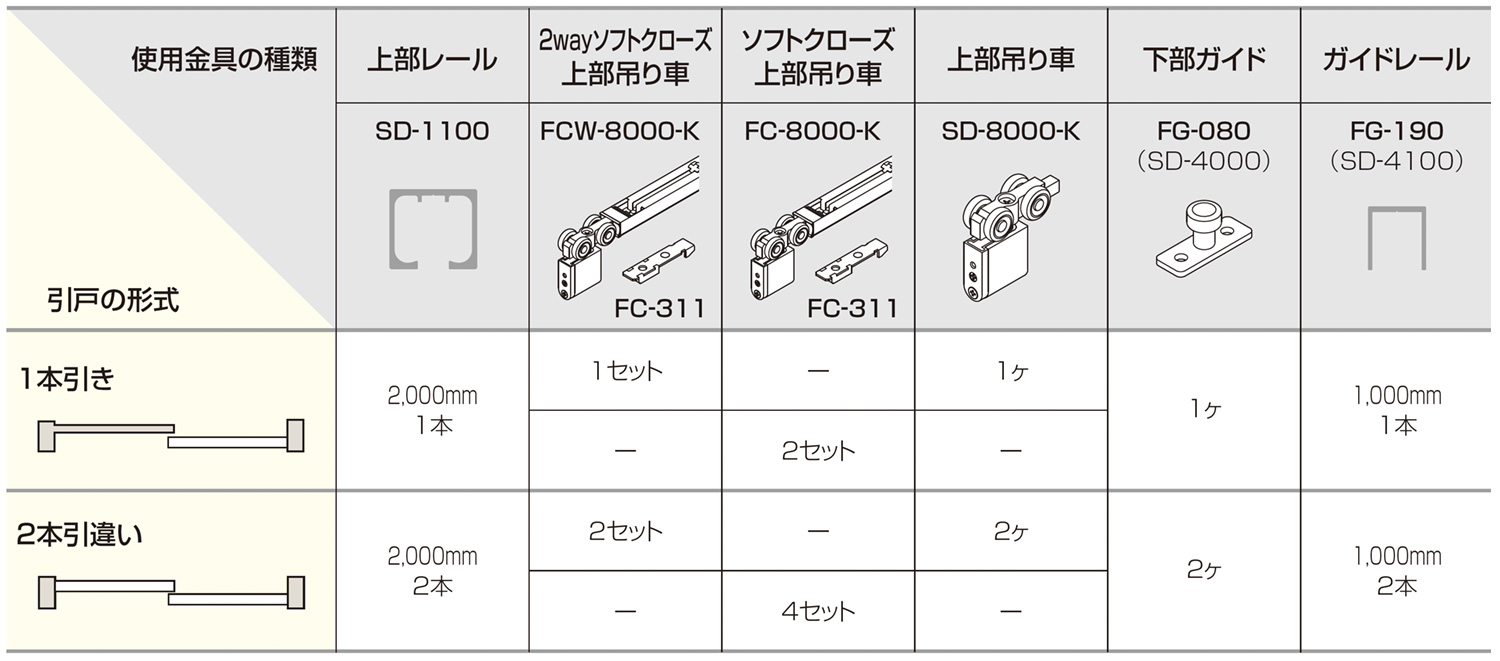

使用金具例

総合カタログからご覧いただけます

6件の商品がございます。

新着順｜価格が安い順｜価格が高い順

FG-080(上吊式引戸金具用下ガイド旧品名:SD-4000)

FG-080(上吊式引戸金具用下ガイド旧品名:SD-4000)

1,045 円

上吊式引戸金具用下ガイド FG-080　(旧品名:SD-4000)

[CADデータ有]

SD-8000-K(重量SDシリーズ上部吊り車)

SD-8000-K(重量SDシリーズ上部吊り車)

6,105〜6,215 円

重量SDシリーズ SD-8000-K(上部吊り車)

[CADデータ有]

FC-311トリガー・FC-611取付治具セット

FC-311トリガー・FC-611取付治具セット

638 円

FC-311トリガー・FC-611取付治具セット

[CADデータ有]

FCW-8000-K(重量SDシリーズ 2wayソフトクローズ上部吊り車)

FCW-8000-K(重量SDシリーズ 2wayソフトクローズ上部吊り車)

26,950〜27,060 円

重量SDシリーズ FCW-8000-K(2wayソフトクローズ上部吊り車)

[CADデータ有]

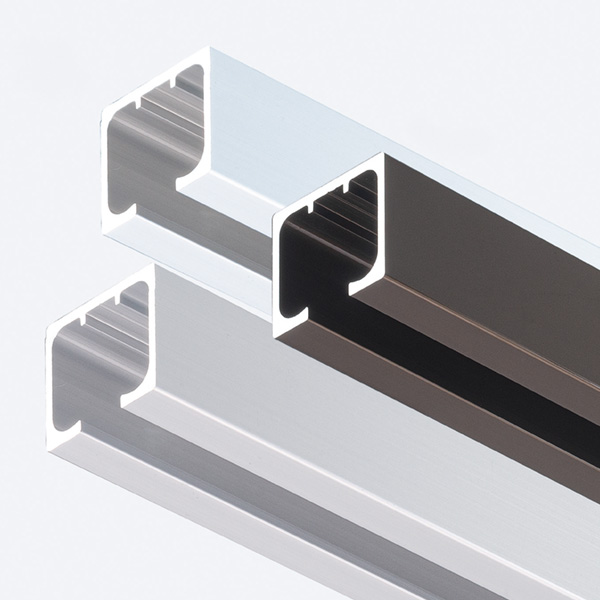

SD-1000(重量SDシリーズ上部レール)

SD-1000(重量SDシリーズ上部レール)

11,220〜31,680 円

重量SDシリーズ SD-1000(上部レール)

[CADデータ有]

FG-190(SD-4100・引戸下部溝用ガイドレール)

FG-190(SD-4100・引戸下部溝用ガイドレール)

2,750〜4,125 円

FG-190(SD-4100・引戸下部溝用ガイドレール)

[CADデータ有]
