　アウトセット SD-1000-OS(単一レール)

金具の使用場所

カタログ
画像を拡大

概要

SDシステムの吊り車を使用した、アウトセット上吊引戸システムです。

上部レールは単一なので、施工が簡単で、外観性にも配慮しています。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:50kg以下(引戸1枚)
  • 引戸の厚さ:28~40mm
  • 引戸の幅:780mm以上
  • 使用温度範囲:5°C~40°C
  • クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • 引戸をアウトセットで使用する際は、必ず本ページ掲載の部品構成にてご使用ください。他の部品を使用したり、構成部品に不足がありますと、戸の脱落や、システムが破損するおそれがあります。
  • 取付け壁面に下地があることを事前にご確認ください。下地がない場合は、補強板を設置してください。
  • 戸先と戸尻の上下に戸当りを取付けるスペースがあることをあらかじめご確認ください。
  • 2wayソフトクローズ上部吊り車の仕様についてはこちらをご参照ください。

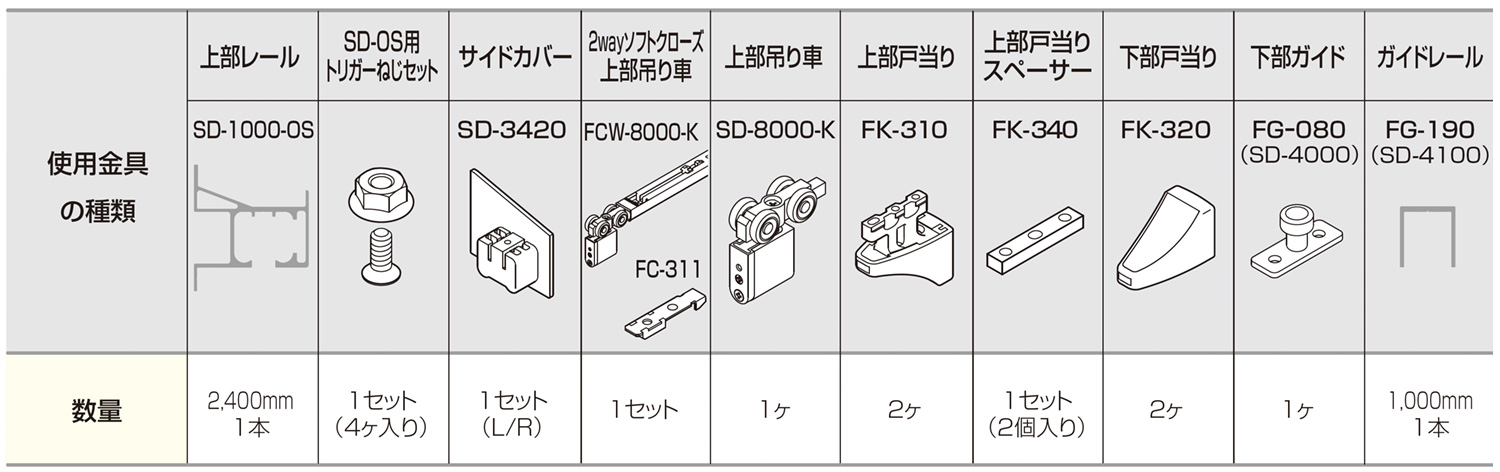

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
12件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
手掛けフック(引戸の木口取り付け用取手手掛)

手掛けフック(引戸の木口取り付け用取手手掛)

2,420〜3,245 円
手掛けフック(引戸の木口取り付け用取手手掛)

[CADデータ有]
SD-1000-OS(重量SDシステム アウトセット用上部レール)

SD-1000-OS(重量SDシステム アウトセット用上部レール)

41,470 円
重量SDシステム SD-1000-OS(アウトセット用上部レール)

[CADデータ有]
FCW-8000-K(重量SDシリーズ 2wayソフトクローズ上部吊り車)

FCW-8000-K(重量SDシリーズ 2wayソフトクローズ上部吊り車)

27,280〜27,390 円
重量SDシリーズ FCW-8000-K(2wayソフトクローズ上部吊り車)

[CADデータ有]
SD-8000-K(重量SDシリーズ 上部吊り車)

SD-8000-K(重量SDシリーズ 上部吊り車)

6,380〜6,490 円
重量SDシリーズ SD-8000-K(上部吊り車)

[CADデータ有]
FG-190(SD-4100・引戸下部溝用ガイドレール)

FG-190(SD-4100・引戸下部溝用ガイドレール)

3,080〜4,620 円
FG-190(SD-4100・引戸下部溝用ガイドレール)

[CADデータ有]
FG-080(上吊式引戸金具用下ガイド 旧品名:SD-4000)

FG-080(上吊式引戸金具用下ガイド 旧品名:SD-4000)

1,100 円
上吊式引戸金具用下ガイド FG-080　(旧品名:SD-4000)

[CADデータ有]
FK-310(HRシステム 上部レール用戸当り)

FK-310(HRシステム 上部レール用戸当り)

3,025 円
HRシステム FK-310(上部レール用戸当り)

[CADデータ有]
FK-320(HRシリーズ 下部戸当り)

FK-320(HRシリーズ 下部戸当り)

2,255 円
HRシリーズ FK-320(下部戸当り)

[CADデータ有]
SD-3420(重量SDシステム レールサイドカバー)

SD-3420(重量SDシステム レールサイドカバー)

990 円
重量SDシステム SD-3420(レールサイドカバー)

[CADデータ有]
FC-311トリガー・FC-611取付治具セット

FC-311トリガー・FC-611取付治具セット

638 円
FC-311トリガー・FC-611取付治具セット

[CADデータ有]
SD-OS用トリガーねじセット(重量SDシステム)

SD-OS用トリガーねじセット(重量SDシステム)

825 円
重量SDシステム SD-OS用トリガーねじセット

[CADデータ有]
FK-340(重量SDシステム 上部戸当り用スペーサー)

FK-340(重量SDシステム 上部戸当り用スペーサー)

1,320 円
重量SDシステム FK-340(上部戸当り用スペーサー)

[CADデータ有]
