　軸吊りハンガー式 薄扉用

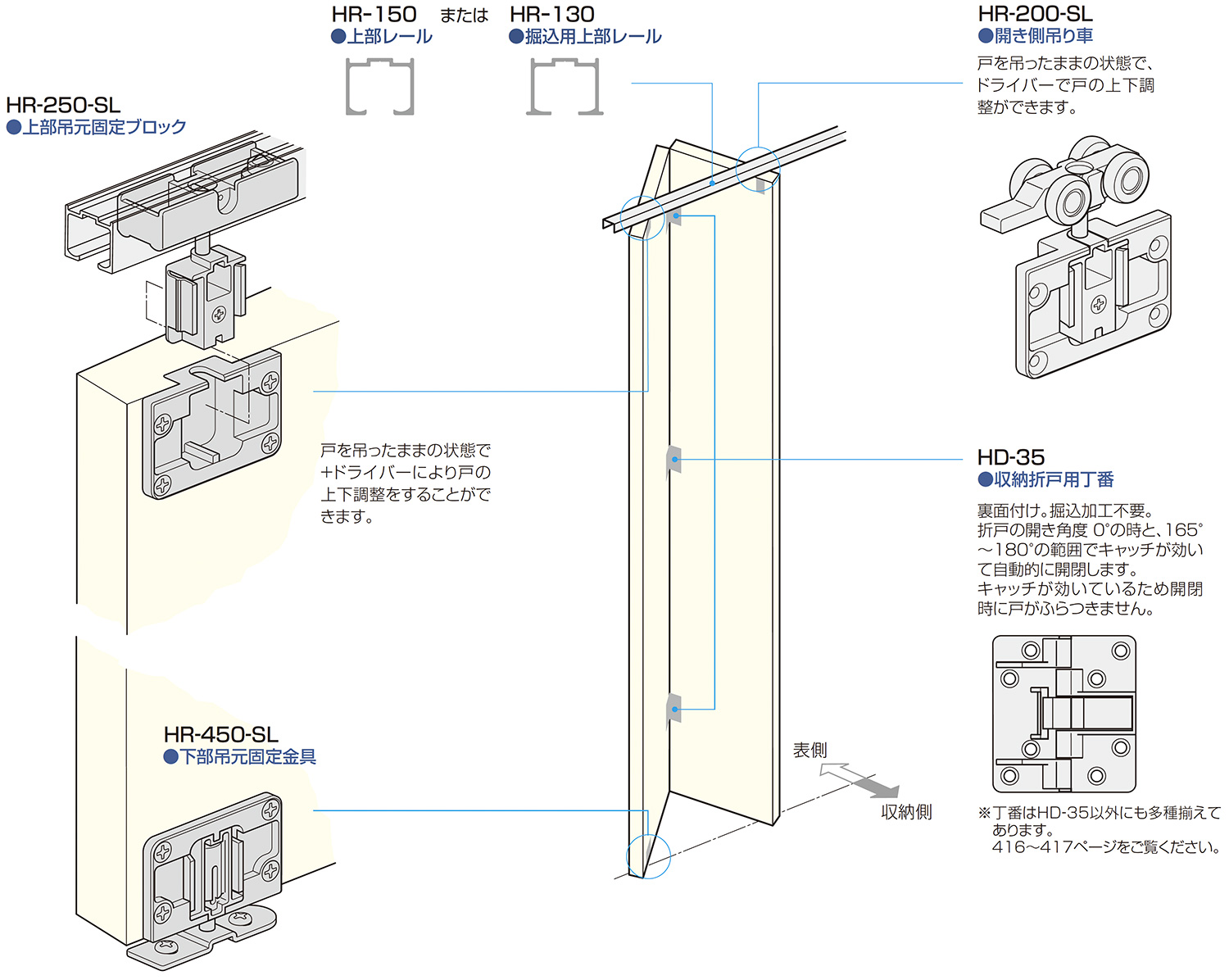

金具の使用場所

カタログ
画像を拡大

概要

下部レールなしの「薄扉用」折戸金具システムです。

軸吊りハンガー式で薄い折戸の設計が可能です。

使用条件

  • 戸の総質量:30kg以下
  • 戸の厚さ:20mm~26mm
  • 1組の戸幅:800~900mm

※折戸1組とは2枚の戸板を丁番により接続した状態を示しています。折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

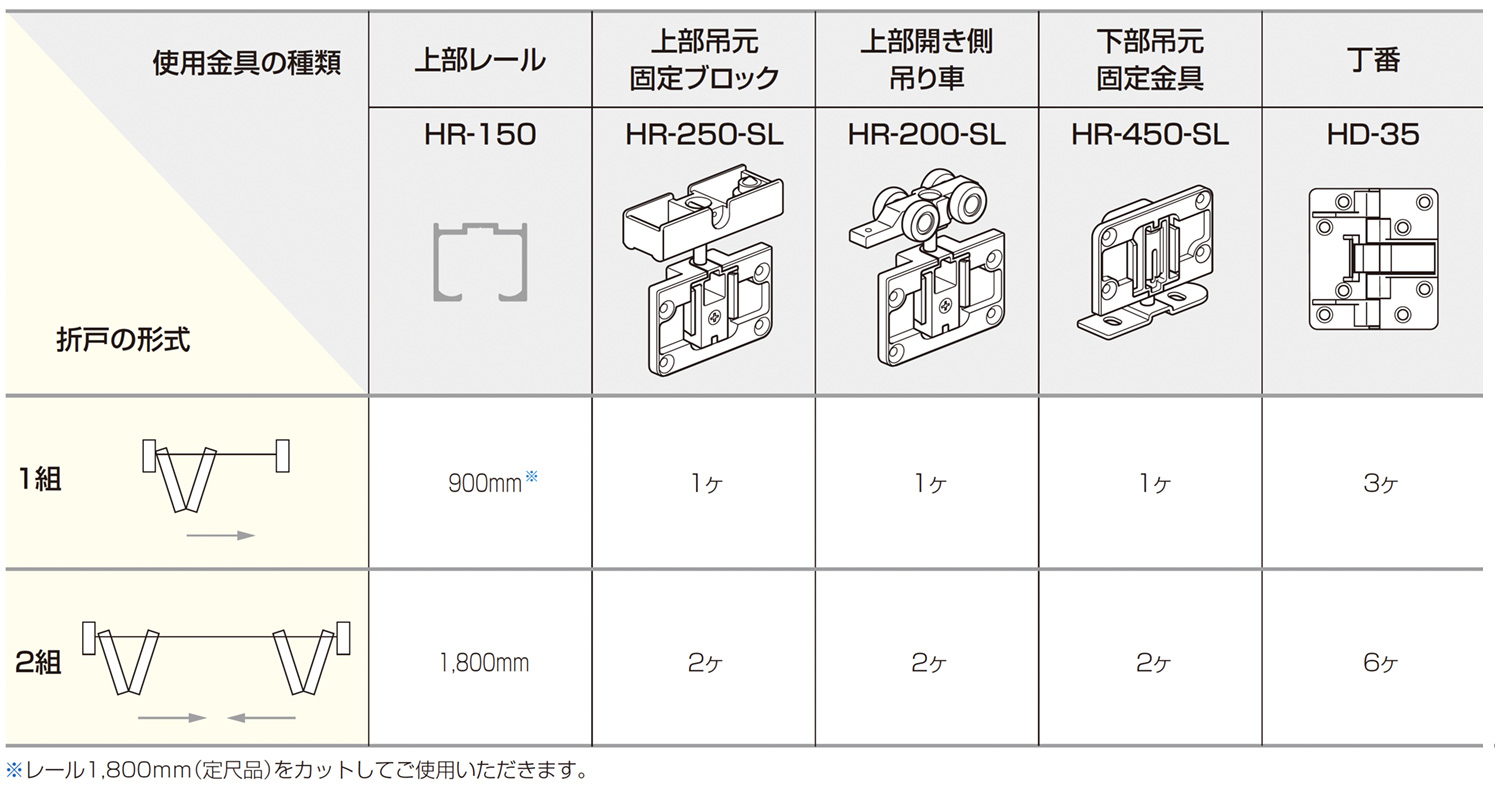

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
6件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HR-150(HRシステム 上部レール)

HR-150(HRシステム 上部レール)

1,100〜11,440 円
HRシステム HR-150(上部レール)

[CADデータ有]
HD-35(HDシリーズ 収納用丁番・裏面直付け)

HD-35(HDシリーズ 収納用丁番・裏面直付け)

1,122 円
HDシリーズ HD-35(収納用丁番・裏面直付け)

[CADデータ有]

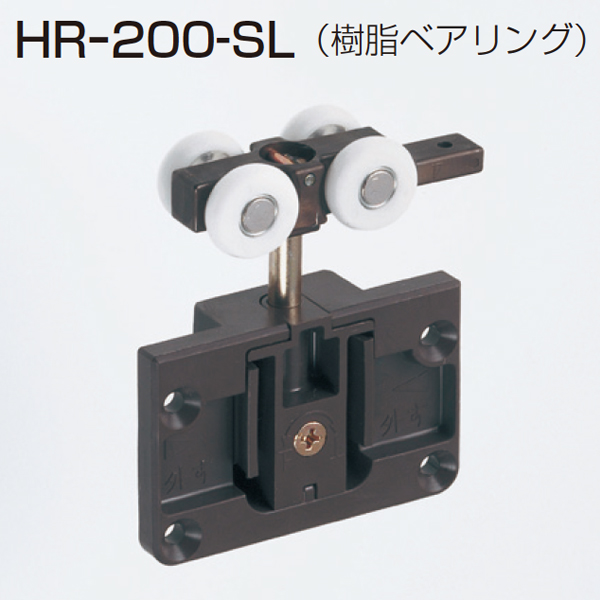

HR-200-SL(上部吊り車)

HR-200-SL(上部吊り車)

2,948 円
HR-200-SL(上部吊り車)

[CADデータ有]

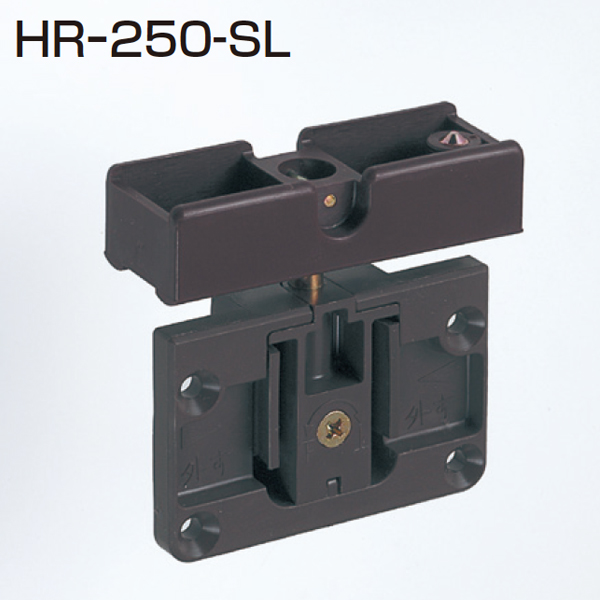

HR-250-SL(HRシリーズ　吊元上部固定ブロック)

HR-250-SL(HRシリーズ　吊元上部固定ブロック)

1,628 円
HRシリーズ HRー250-SL(吊元上部固定ブロック)

[CADデータ有]

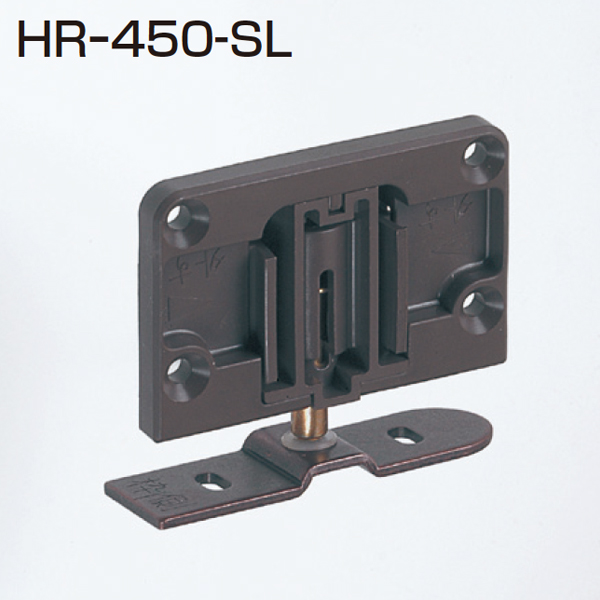

HR-450-SL(HRシリーズ　吊元下部固定金具)

HR-450-SL(HRシリーズ　吊元下部固定金具)

1,254 円
HRシリーズ HR-450-SL(吊元下部固定金具)

[CADデータ有]
HR-130

HR-130

1,320〜11,440 円
HR-130 上部レール

[CADデータ有]
