　引込み折戸 HR-240

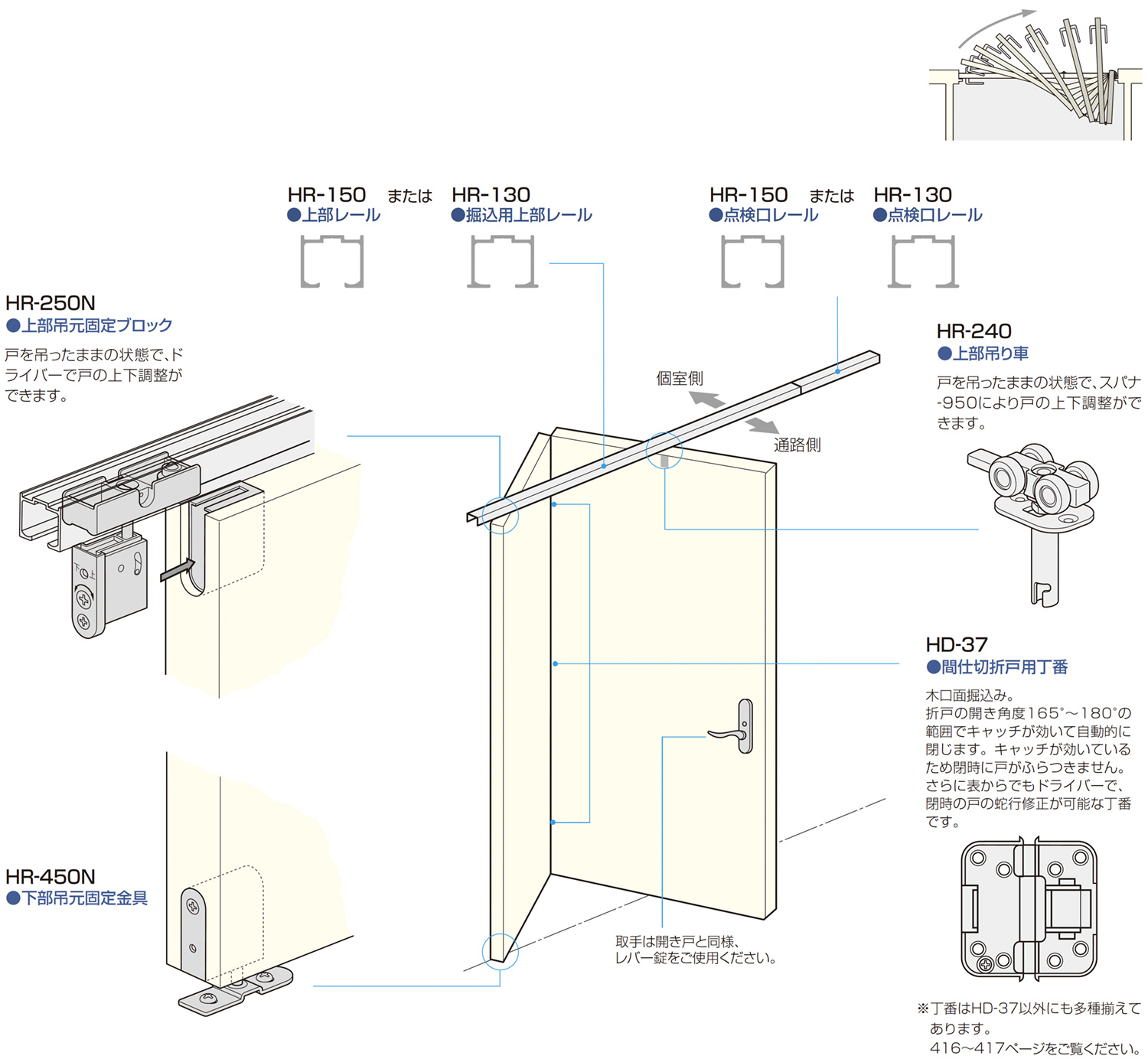

金具の使用場所

カタログ
画像を拡大

概要

●戸を開いた時の通路側のデッドスペースを開き戸に比べ約1/3にできる、省スペース設計の引込み折戸金具です。狭い廊下や戸が対向し合うスペース・トイレ・納戸などの戸に適したシステム金具です。戸の開閉操作もスムーズです。

●HR-240タイプは、すべての金具(戸に付ける上部吊り車、下部ガイドおよび丁番)が戸の木口面に付くタイプのため、戸を閉めた状態においてどちら側からも金具が見えません。

使用条件

  • 折戸1組の総質量:30kg以下
  • 戸の厚さ:30mm以上
  • 折戸1組の戸幅:900～1,200mm
    吊元側折戸の戸幅:300～400mm

※折戸1組とは2枚の戸板を丁番で接続した状態を示しています。
　折戸を構成する戸の枚数は2枚に限ります。3枚以上の連結はできません。

【ご注意】
下記をお読みのうえ、正しくお使いください。
  • 戸は、レバーハンドルを持って静かに開閉してください。勢いよく開閉すると、部品が破損する原因となります。

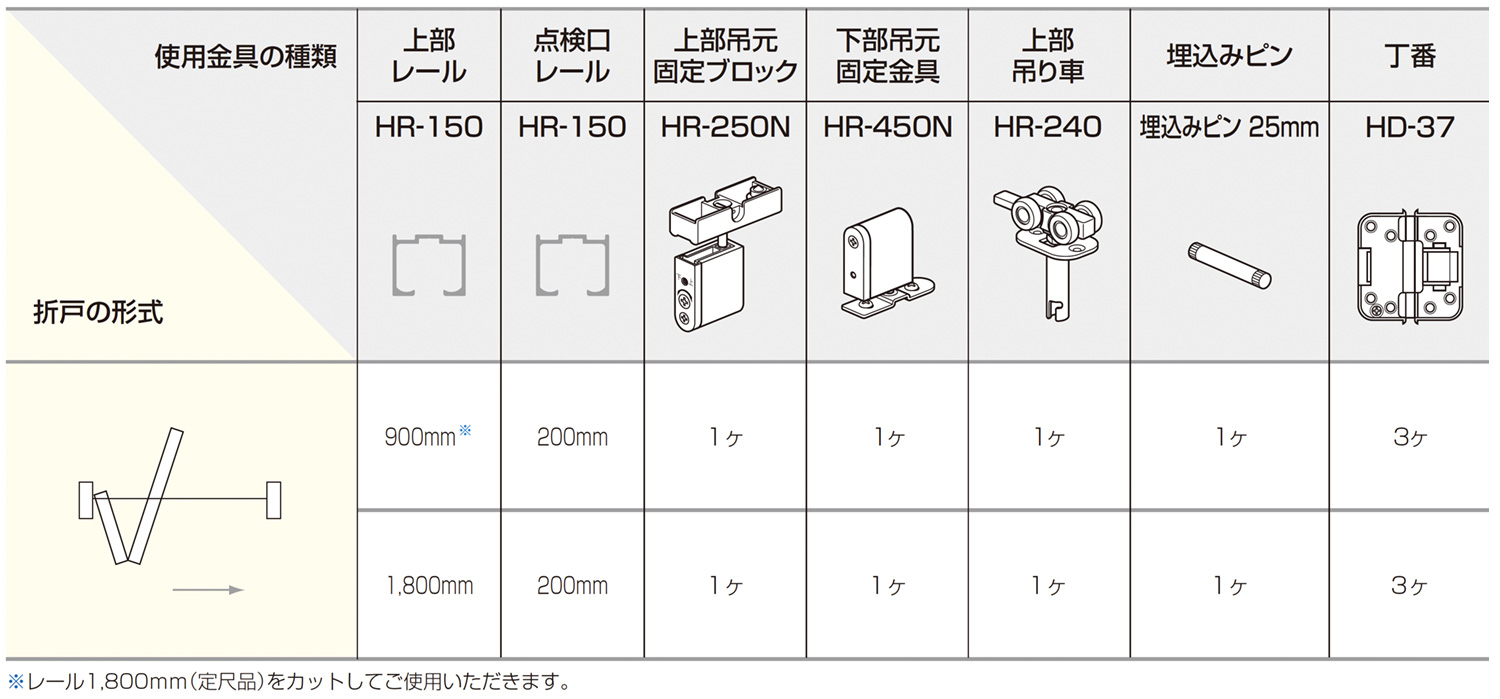

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
8件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HR-150(HRシステム 上部レール)

HR-150(HRシステム 上部レール)

1,430〜17,050 円
HRシステム HR-150(上部レール)

[CADデータ有]
HR-130

HR-130

1,650〜17,050 円
HR-130 上部レール

[CADデータ有]
埋込ピン(HRシリーズ　HR-240用)

埋込ピン(HRシリーズ　HR-240用)

33〜308 円
HRシリーズ 埋込ピン(HR-240用)

[CADデータ有]
HD-37(HDシリーズ 間仕切折戸用丁番)

HD-37(HDシリーズ 間仕切折戸用丁番)

1,760 円
HDシリーズ HD-37(間仕切折戸用丁番)

[CADデータ有]
HR-240(HRシリーズ　上部吊り車)

HR-240(HRシリーズ　上部吊り車)

2,970 円
HRシリーズ HR-240(上部吊り車)

[CADデータ有]

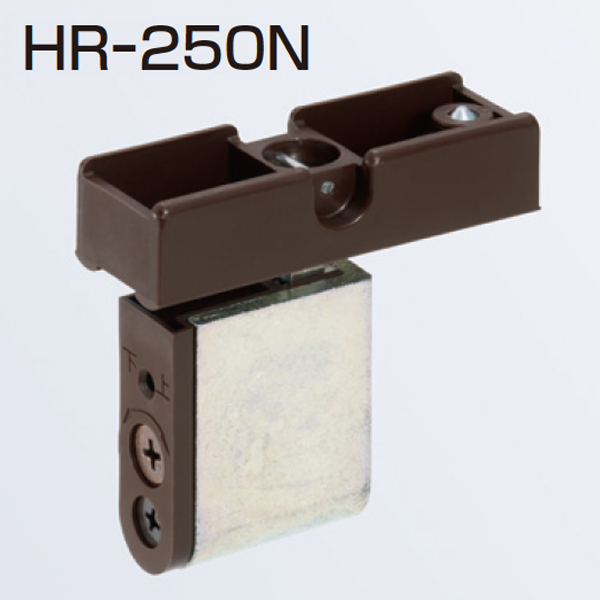

HR-250N(HRシリーズ　上部吊元固定ブロック)

HR-250N(HRシリーズ　上部吊元固定ブロック)

5,005 円
HRシリーズ HR-250N(上部吊元固定ブロック)

[CADデータ有]
HR-450N(HRシリーズ　下部吊元固定金具)

HR-450N(HRシリーズ　下部吊元固定金具)

3,300 円
HRシリーズ HR-450N(下部吊元固定金具)

[CADデータ有]
スパナ-950(FF-950)

スパナ-950(FF-950)

198 円
スパナ-950(FF-950)
