ホーム > 移動間仕切金具 > SW-900シリーズ

　フリーオープンパネル

金具の使用場所

画像を拡大

概要

●SWシステムの間仕切りパネルの1枚をフリーオープンにすることで、出入口を増やせる金具セットです。

●SW-900の取付説明書も併せてお読みください。

使用条件

一般住宅屋内用木製パネル(浴室には使用できません)
◇パネルの総質量:40kg以下
　(パネル1枚、フリーオープンパネルの場合:2枚で40kg以下)
◇パネルの厚さ:33mm・36～40mm

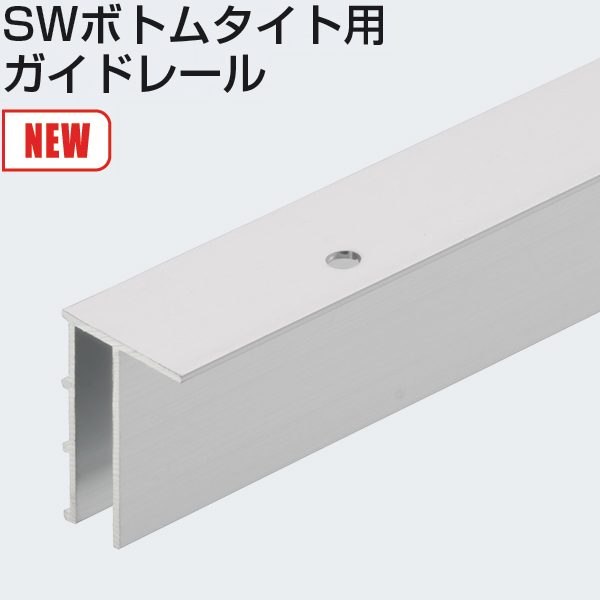

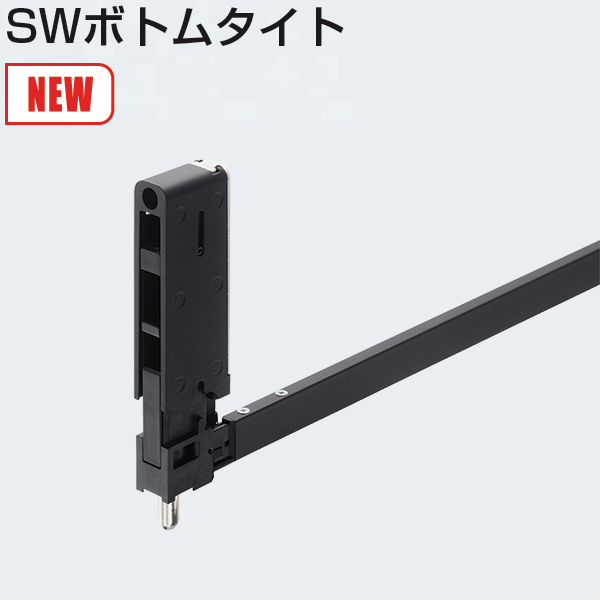

◇パネルの幅:1,300mm以下(SWボトムタイトを使用の場合)

【ご注意】
下記をお読みのうえ、正しくお使いください。

最大で40kgのパネルを複数枚吊り下げられるため、天井に十分な強度が必要です。天井に強度が足りないと、施工後に天井が垂れ下がるおそれがあります。また、パネルが収納されるスペースには、すべてのパネルの荷重が集中しますので、天井にはあらかじめそれらを考慮した十分な補強をしてください。
パネルに反りが生じると、開閉動作や連結部品の嵌合にも支障が出ます。ご注意ください。
フリーオープンパネルの質量がフリーオープン固定パネルに掛かるため、2枚のパネル合わせて40kgまでにしてください。
床面にレールがないため、パネル操作時は前後にパネルが振れます。
パネルを操作する際は、パネルを垂直に保ったまま、操作をするようにしてください。
レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、パネルが閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

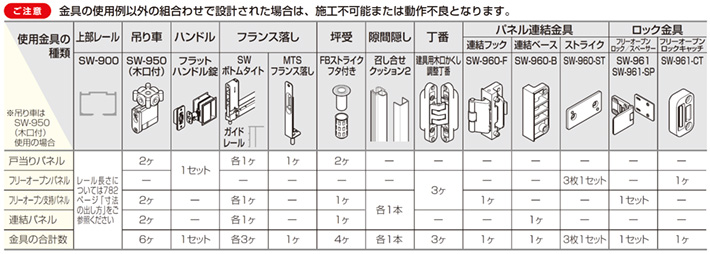

使用金具例

総合カタログからご覧いただけます

27件の商品がございます。	新着順｜価格が安い順｜価格が高い順
1 \| 2 次へ>>

SW-950(吊り車・木口付)

7,810 円

SW-950(吊り車・木口付)

[CADデータ有]

MTSフランス落し

330〜2,860 円

MTSフランス落し

[CADデータ有]

FBストライク(坪受)

1,265〜1,815 円

FBストライク(坪受)

[CADデータ有]

召し合せクッション2(引戸用戸当り)

1,540〜2,090 円

引戸用戸当り召し合わせクッション2

●間仕切りパネル召し合わせ部分の隙間塞ぎです。
●凹凸の嵌め合い形状で、パネル間の光漏れを防ぎます。
●加工溝(幅12mm×深さ9mm)に、圧入もしくは接着剤止で取付けます。

[CADデータ有]

SW-9451(SW-920用キャップ)

495 円

SW-9451(SW-920用キャップ)

●SW-920を天井に埋め込んだ際に、レール内から見える壁内を隠すキャップです。
●キャップは4mmスライドするので、レールを溝加工より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

SW-7451(SW-710/SW-910用キャップ)

440 円

SW-7451(SW-710/SW-910用キャップ)

●SW-710やSW-910を天井に埋め込んだ際に、レール内から見える壁内を隠すキャップです。
●キャップは4mmスライドするので、レールを溝加工より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]
