 平行収納プラン

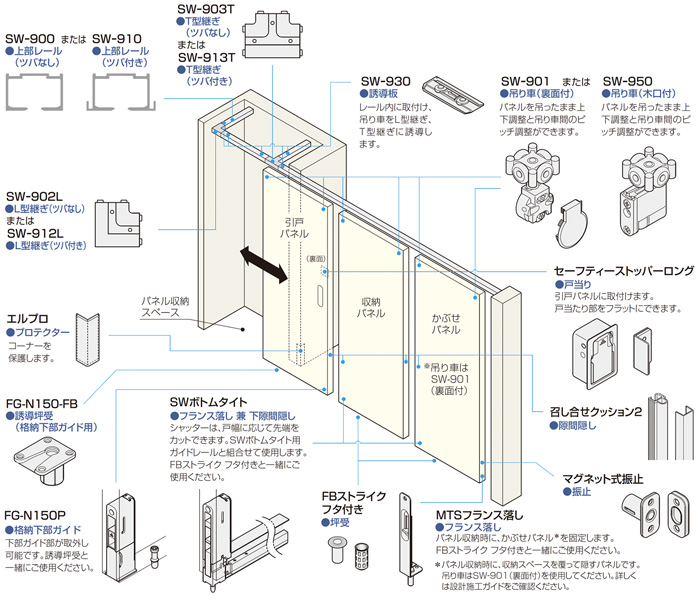

金具の使用場所

カタログ
画像を拡大

概要

●収納側の一番端のパネルが、開閉可能な引戸になるプランです。
 パネルは平行に重ねて収納します。

●同一機種の吊り車で、40kgのパネルもスムーズに移動させることができます。

●レールの継ぎ手に左右勝手はありませんので、パネルの進行は左右自在です。

●オプションのアダプターを使用すると、上部レールとL/T型継ぎを精度良く接続することができます。また、取付面の段差の影響を受けにくくなります。

使用条件

  • 一般住宅屋内用木製パネル(浴室には使用できません)
  • パネルの総質量:40kg以下(パネル1枚)
  • パネルの厚さ:36~40mm
  • パネルの幅:1,300mm以下(SWボトムタイトを使用の場合)
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
  • 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
  • ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
  • 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
  • 施工時は、説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
  • レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

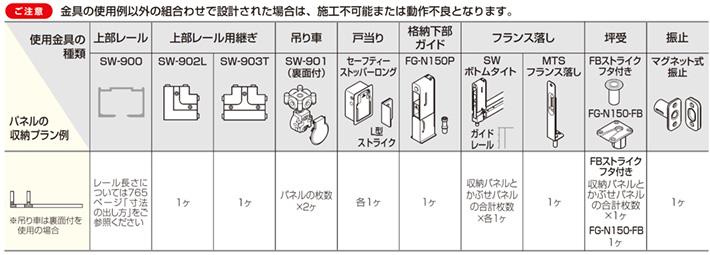

使用金具例

総合カタログからご覧いただけます



商品一覧に戻る
34件の商品がございます。 新着順価格が安い順価格が高い順
1 | 2 | 3 次へ>>

FBストライク(坪受)

1,265〜1,815 円
FBストライク(坪受)

[CADデータ有]

セーフティーストッパーロング(戸当り)

770〜4,950 円
セーフティーストッパーロング(戸当り)

[CADデータ有]

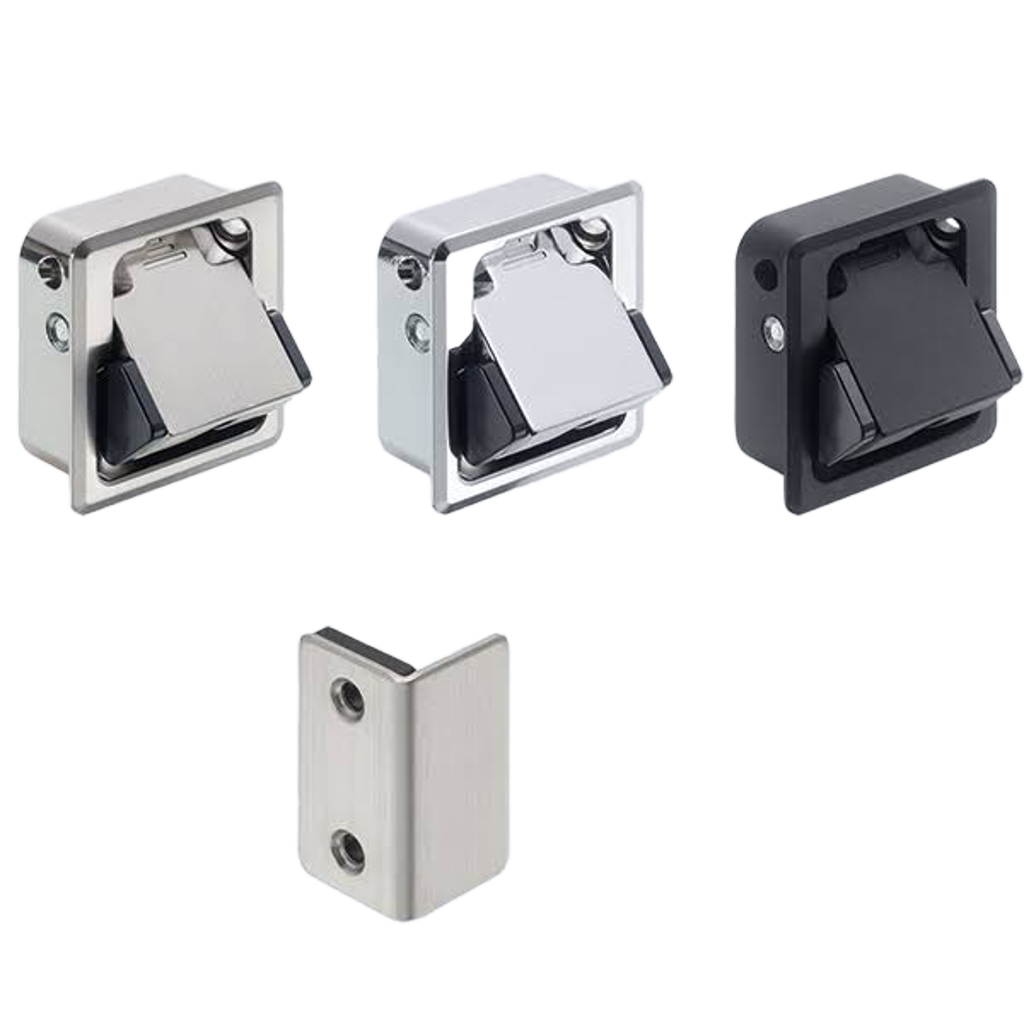

セーフティーストッパー(戸当り)

770〜4,785 円
セーフティーストッパー(戸当り)

[CADデータ有]

マグネット式振止(引戸用下部振止)

1,925 円
マグネット式振止(引戸用下部振止)

[CADデータ有]

SW-950(吊り車・木口付)

7,810 円
SW-950(吊り車・木口付)

[CADデータ有]

SW-917(上部レール用エンドカバー・ツバ付き)

1,375 円
SW-917(上部レール用エンドカバー・ツバ付き)

[CADデータ有]

FG-N150P(格納下部ガイド)

6,820 円
FG-N150P(格納下部ガイド)

[CADデータ有]

SW-907(上部レール用エンドカバー)

1,265 円
SW-907(上部レール用エンドカバー)

[CADデータ有]

MTSフランス落し

330〜2,860 円
MTSフランス落し

[CADデータ有]

召し合せクッション2(引戸用戸当り)

1,540〜2,090 円
引戸用戸当り 召し合わせクッション2

●間仕切りパネル召し合わせ部分の隙間塞ぎです。
●凹凸の嵌め合い形状で、パネル間の光漏れを防ぎます。
●加工溝(幅12mm×深さ9mm)に、圧入もしくは接着剤止で取付けます。

[CADデータ有]

SW-9451(SW-920用キャップ)

495 円
SW-9451(SW-920用キャップ)

●SW-920を天井に埋め込んだ際に、レール内から見える壁内を隠すキャップです。
●キャップは4mmスライドするので、レールを溝加工より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

SW-7451(SW-710/SW-910用キャップ)

440 円
SW-7451(SW-710/SW-910用キャップ)

●SW-710やSW-910を天井に埋め込んだ際に、レール内から見える壁内を隠すキャップです。
●キャップは4mmスライドするので、レールを溝加工より短めにカットした際に生じる隙間も隠すことができます。
●レールへの穴加工は不要です。

[CADデータ有]

SW-920(上部レールツバ付き)

19,580〜39,160 円
SW-920(上部レールツバ付き)

[CADデータ有]

SW-910(上部レールツバ付き)

19,580〜39,160 円
SW-910(上部レールツバ付き)

[CADデータ有]

SWボトムタイト

14,300 円
SWボトムタイト

[CADデータ有]

召し合せクッション(引戸用戸当り)

1,650〜3,190 円
引戸用戸当り 召し合わせクッション

[CADデータ有]
