回転収納プラン

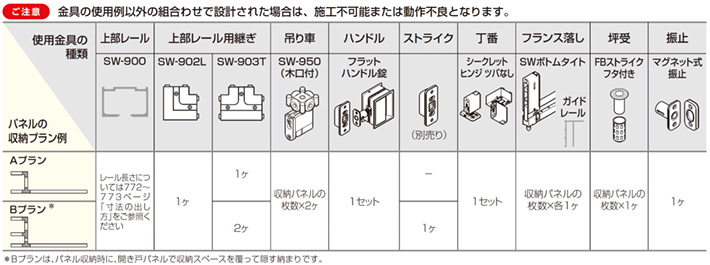

金具の使用場所
概要
●収納側の一番端のパネルが、開き戸になるプランです。
パネルは90°方向転換させて、重ねて収納します。
●同一機種の吊り車で、40kgのパネルもスムーズに移動させることができます。
●レールの継ぎ手に左右勝手はありませんので、パネルの進行は左右自在です。
使用条件
- 一般住宅屋内用木製パネル(浴室には使用できません)
◇パネルの総質量:40kg以下(パネル1枚)
◇パネルの厚さ:30～40mm
(フラットハンドルを使用の場合:33mm・36～40mm)
◇パネルの幅:1,300mm以下(SWボトムタイトを使用の場合)
【ご注意】
下記をお読みのうえ、正しくお使いください。
下記をお読みのうえ、正しくお使いください。
- 最大で40kgのパネルが複数枚吊り下げられるため、天井に十分な強度が必要です。天井に強度が足りないと、施工後に天井が垂れ下がるおそれがあります。また、パネルが収納されるスペースには、すべてのパネルの荷重が集中しますので、天井にはあらかじめそれらを考慮した十分な補強をしてください。
- 直線レールと、L型継ぎ・T型継ぎは、材質と表面処理が異なるため、色味に若干の違いがあります。
- 床面にレールがないため、パネルの操作時は前後にパネルが振れます。
- パネルを操作する際は、パネルを垂直に保ったまま、操作をするようにしてください。
- レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、パネルが閉まりきらなくなるおそれがあります。レールクリーナー(337ページ)などでこまめにレール内の掃除をしてください。
- SW-901(裏面付吊り車)の取付位置は、パネルの両端から均等になるようにしてください。それぞれの吊り車の位置が極端に異なる場合は、パネルが傾くおそれがあります。
使用金具例
SW-900(上部レールツバなし)
SW-902L(L型継ぎツバなし)
SW-903T(T型継ぎツバなし)
SW-907(上部レール用エンドカバー)
SW-910(上部レールツバ付き)
SW-912L(L型継ぎツバ付き)
SW-913T(T型継ぎツバ付き)
SW-917(上部レール用エンドカバー・ツバ付き)
ABFBストライク(坪受)
FBストライク(坪受)
SW-901(吊り車・裏面付)
SW-950(吊り車・木口付)
マグネット式振止(引戸用下部振止)
召し合せクッション2(引戸用戸当り)
SW-7451(SW-710/SW-910用キャップ)
SW-900・910用取付けねじ
SW-908(ブロック)
SW-909(上部レール用戸当り)

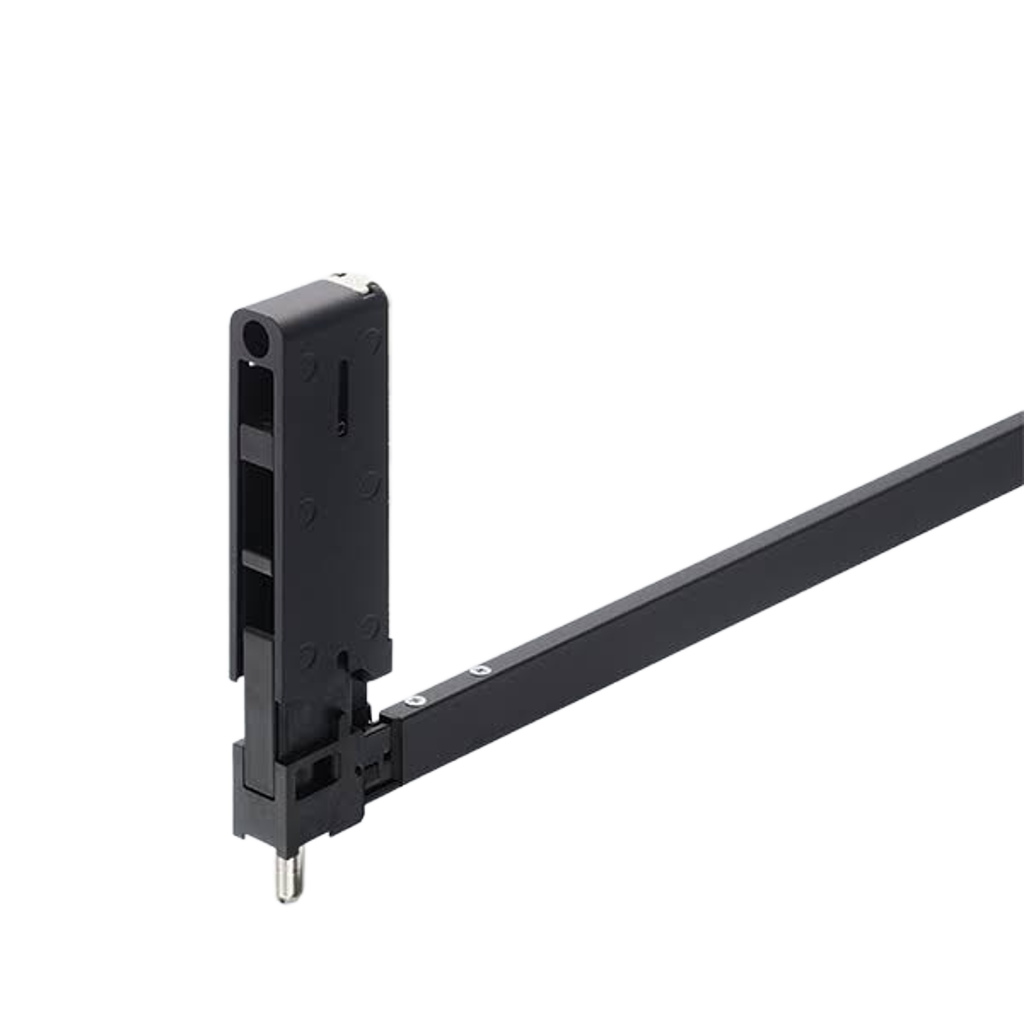

SWボトムタイト
SWボトムタイト用ガイドレール
