　ソフトクローズ FC-8100-K

SD SYSTEM 重量用ソフトクローズ　FC-8100-K

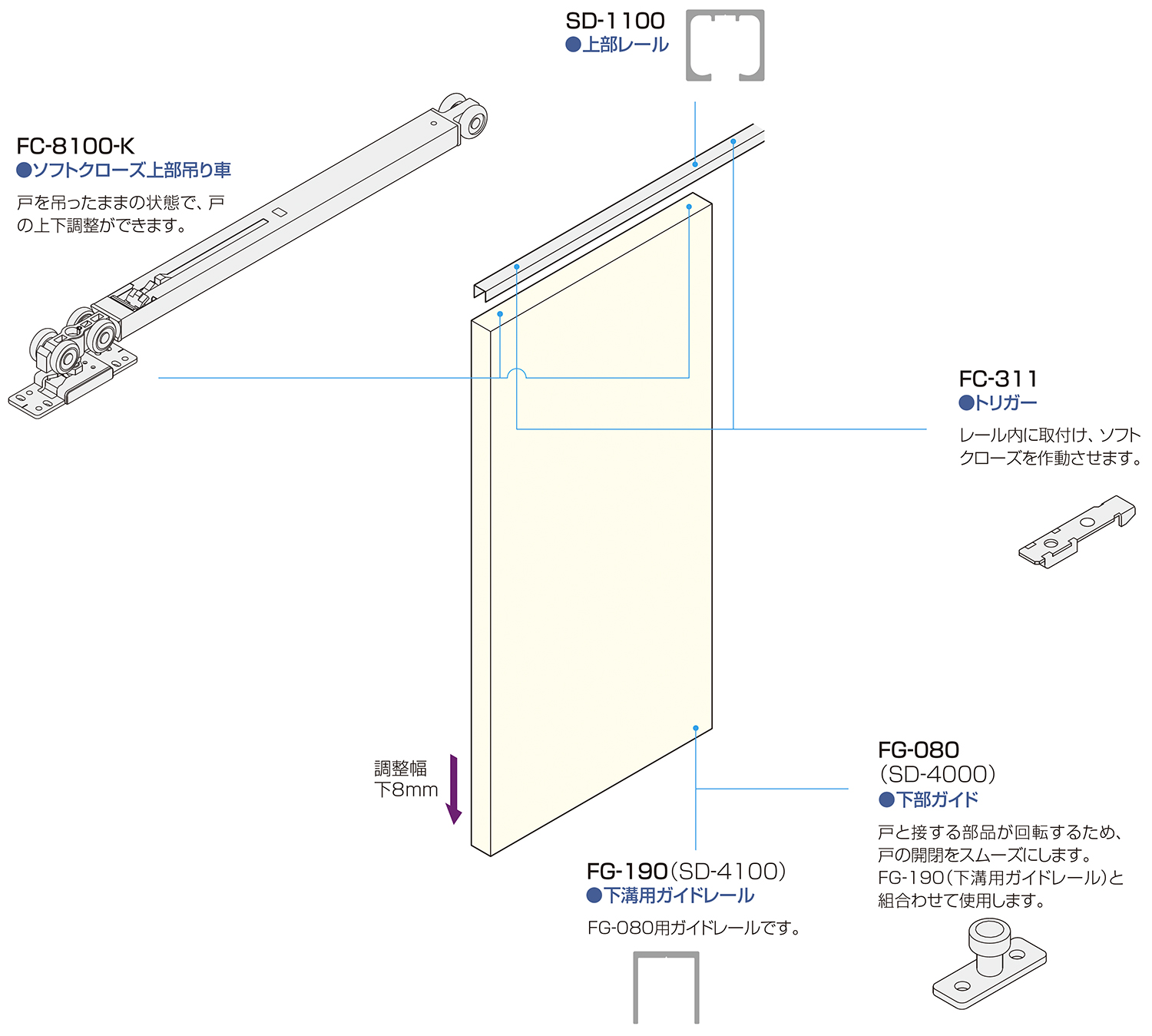

金具の使用場所

SD SYSTEM 重量用ソフトクローズ　FC-8100-K 金具の使用場所
画像を拡大

概要

●重い引戸に対応できる、ソフトクローズシリーズです。

●戸が閉まる約85mm手前でソフトクローズが作動します。

●戸先と戸尻の両方にソフトクローズ上部吊り車を使用します。

使用条件

  • 屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:80kg以下(引戸1枚)
  • 引戸の厚さ:36mm以上
  • 引戸の幅:900mm以上
  • 使用温度範囲:5℃～40℃
  • クローズ速度調整:調整できません。
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
  • 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
  • ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
  • 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
  • 施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
  • レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

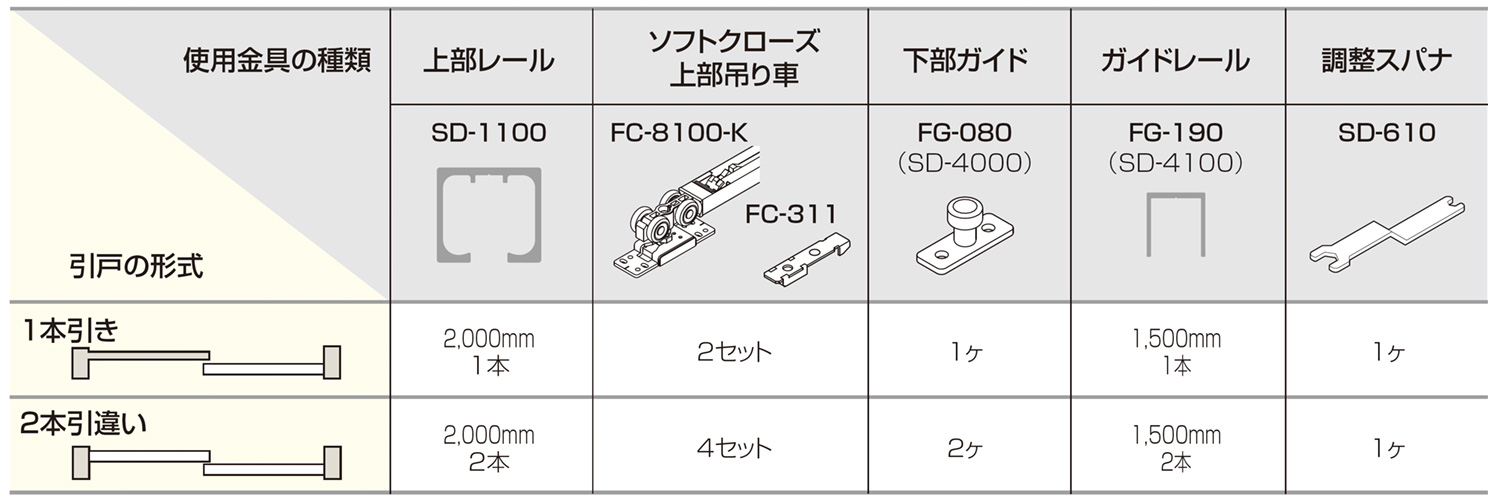

使用金具例

SD SYSTEM 重量用ソフトクローズ　FC-8100-K 使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
7件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
FG-190(SD-4100・引戸下部溝用ガイドレール) SOLDOUT

FG-190(SD-4100・引戸下部溝用ガイドレール)

3,410〜5,115 円
FG-190(SD-4100・引戸下部溝用ガイドレール)

[CADデータ有]
SD-1100(SDシステム重量用ソフトクローズ 上部レール)

SD-1100(SDシステム重量用ソフトクローズ 上部レール)

13,860〜33,880 円
SD-1100(SDシステム重量用ソフトクローズ 上部レール)
●上部レール

[CADデータ有]
FC-8100-K(SDシステム重量用ソフトクローズ上部吊り車)

FC-8100-K(SDシステム重量用ソフトクローズ上部吊り車)

22,550 円
SD-8100-K(SDシステム重量用ソフトクローズ上部吊り車)
●ソフトクローズ上部吊り車
戸を吊ったままの状態で、戸の上下調整ができます。

[CADデータ有]
SD-610(調整スパナ)

SD-610(調整スパナ)

1,760 円
SD-610(調整スパナ)

FC-8100-Kの上下調整をするための工具です。

FC-311・FC-611トリガー治具セット(FC-8100-Kに添付)

FC-311・FC-611トリガー治具セット(FC-8100-Kに添付)

638 円
FC-311・FC-611トリガーセット
(FC-8100-Kに添付)

標準でFC-8100-Kに添付されています。
破損時の交換の際などにご利用ください。
FC-8100用リテーナーのみ(黒)　(FC-8100-Kには白が標準添付)

FC-8100用リテーナーのみ(黒)　(FC-8100-Kには白が標準添付)

440 円
FC-8100用リテーナーのみ(黒)

(FC-8100-Kには白が標準添付)

標準でFC-8100-KにはFC-8100用リテーナー(白)が添付されています。
仕上げを変えたい場合や、リテーナーの破損時の交換の際などにご利用ください。
FG-080(上吊式引戸金具用下ガイド 旧品名:SD-4000)

FG-080(上吊式引戸金具用下ガイド 旧品名:SD-4000)

1,100 円
上吊式引戸金具用下ガイド FG-080　(旧品名:SD-4000)

[CADデータ有]
