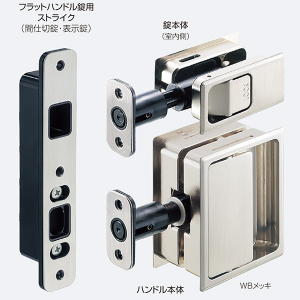

フラットハンドル錠

●ハンドルと錠前が戸とフラットになるため、レバーハンドルのような出っ張りがありません。
●バリエーションは、空錠、間仕切錠、表示錠があります。
●ハンドル本体は戸を閉めると、マグネットラッチが飛び出しストライクに掛かります。
●ストライクのハンドル本体側は、前後に2mmずつ調整ができます。
ストライクの錠側は調整できません。
※左右勝手はありません。

使用条件
一般住宅屋内用木製ドア(浴室には使用できません)
◇対応戸厚: 36mm〜40mm
※ 33mmの扉に使用する場合は別売りのスペーサーをお求めください。

ご注意
戸厚が40mmを超えている場合や、本体やラッチのねじの締付けがゆるい場合は、ラッチ解除の際にレバーがエラーしてしまう場合があります。戸厚は必ず40mm以内になるようにし、各部品の固定ねじはしっかりと締め込んでください。

FH-1(空錠)
[材質]
本体:亜鉛合金、SUS304、ネオジム磁石
ストライク:SUS304、PC、ネオジム磁石
[添付品]
本体用: +皿小ねじ M3(D5)×12　2本
+皿タッピンねじ 4(D6)×16　2本
ストライク用:+皿タッピンねじ 4(D6)×16　2本

FH-2(間仕切錠)
[材質]
本体:亜鉛合金、SUS304、ネオジム磁石
フラットハンドル錠用ストライク:SUS304、PC、ネオジム磁石
[添付品]
本体用: +皿小ねじ M3(D5)×12　2本
+皿タッピンねじ 4(D6)×16　2本
錠本体用: +皿小頭タッピンねじ 4(D6)×16　2本
+皿小頭小ねじ M4(D6)×22　1本
錠ストライク用: +皿小頭タッピンねじ 4(D6)×16　2本
+皿小頭小ねじ M4(D6)×8　1本

FH-3(表示錠)
[材質]
本体:亜鉛合金、SUS304、ネオジム磁石
フラットハンドル錠用ストライク:SUS304、PC、ネオジム磁石
[添付品]
本体用: +皿小ねじ M3(D5)×12　2本
+皿タッピンねじ 4(D6)×16　2本
錠本体用: +皿小頭タッピンねじ 4(D6)×16　2本
+皿小頭小ねじ M4(D6)×22　1本
錠ストライク用: +皿小頭タッピンねじ 4(D6)×16　2本
+皿小頭小ねじ M4(D6)×8　1本


※アトムダイレクトショップでは、ADコードに対応していないため、購入の際は下記のクイックオーダー(ADコードのリンク)をご利用ください。
AD4012 FH-1 空錠　WB色
AD4010 FH-1 空錠　クローム
AD4011 FH-1 空錠　黒塗装

AD1106 FH-2 間仕切錠　WB色 (旧AD1087)
AD1107 FH-2 間仕切錠　クローム (旧AD1088)
AD1108 FH-2 間仕切錠　クローム

AD1109 FH-3　表示錠　WB色
AD1110 FH-3　表示錠　クローム
AD1111 FH-3　表示錠　黒塗装

AD1093 (間仕切・表示錠)33ミリ用スペーサーセット
