　2wayソフトクローズ戸袋納まり

金具の使用場所

カタログ
画像を拡大

概要

●戸袋納まりの場合でも、引戸のメンテナンスが容易にできる部品構成です。

●上部レールを分割することで、吊り車やトリガーを取出すことができます。

●「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも枠より約50mm手前で、ソフトクローズが作動します。

●戸先側のみ、戸の跳ね上がり抑制機能を搭載しています。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:40kg以下(引戸1枚)
  • 引戸の厚さ:24mm以上
  • 引戸の幅:530mm以上
  • 使用温度範囲:5℃〜40℃
  • クローズ速度調整:調整できません。
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ロングトリガーは、戸袋の外側に取付けないでください。戸尻側のトリガー位置が変わり、戸が閉まる設定位置より手前で止まってしまいます。
  • 下部ガイドは、ガイド部が回転するタイプを使用してください。
    　回転しないタイプを使用した場合、戸袋から戸が出せなくなるおそれがあります。
  • ソフトクローズ上部吊り車の仕様については210ページをご参照ください。

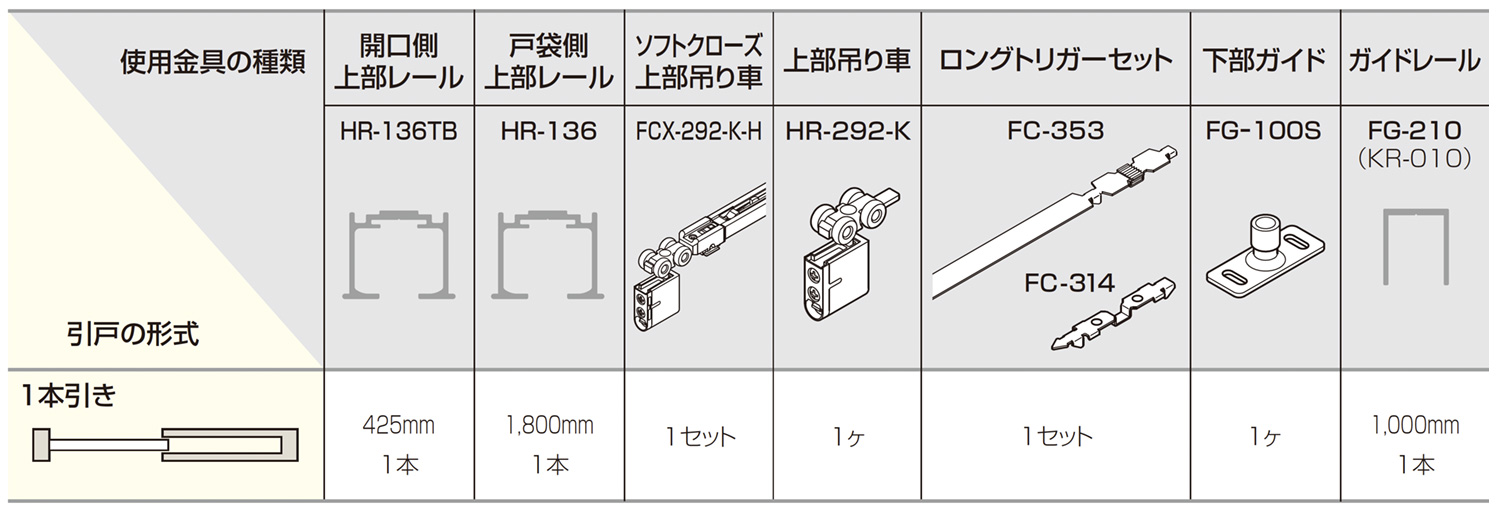

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
11件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
AFD-600(AFDシリーズ 調整用スパナ)

AFD-600(AFDシリーズ 調整用スパナ)

352 円
AFDシリーズ AFD-600(調整用スパナ)
FCX-292-K-H(2wayソフトクローズ上部吊り車)

FCX-292-K-H(2wayソフトクローズ上部吊り車)

17,160〜17,270 円
FCX-292-K-H(2wayソフトクローズ上部吊り車)

[CADデータ有]
HR-292-K (HRシリーズ 上部吊り車 上下前後調整付き)

HR-292-K (HRシリーズ 上部吊り車 上下前後調整付き)

4,950〜5,060 円
HRシリーズ　HR-292-K 上部吊り車 (上下前後調整付き)

[CADデータ有]
HR-136TB(開口側レール)

HR-136TB(開口側レール)

2,420〜2,640 円
HR-136TB(開口側レール)

[CADデータ有]
HR-136(戸袋側レール)

HR-136(戸袋側レール)

7,920〜16,280 円
HR-136(戸袋側レール)

[CADデータ有]
HR-156TB(開口側レール)

HR-156TB(開口側レール)

2,420〜2,640 円
HR-156TB(開口側レール)

[CADデータ有]
HR-156(戸袋側レール)

HR-156(戸袋側レール)

7,920〜16,280 円
HR-156(戸袋側レール)

[CADデータ有]
TB-350-H・TB-350-65-H(ロングトリガーセット)

TB-350-H・TB-350-65-H(ロングトリガーセット)

1,958 円
TB-350-H・TB-350-65-H(ロングトリガーセット)

[CADデータ有]
手掛けフック(引戸の木口取り付け用取手手掛)

手掛けフック(引戸の木口取り付け用取手手掛)

2,420〜3,245 円
手掛けフック(引戸の木口取り付け用取手手掛)

[CADデータ有]
FG-210(KR-010・下ガイド用レール)

FG-210(KR-010・下ガイド用レール)

2,640〜3,960 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)

[CADデータ有]
FG-100S(下部ガイド)

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
