　ソフトクローズ引分け

金具の使用場所

カタログ

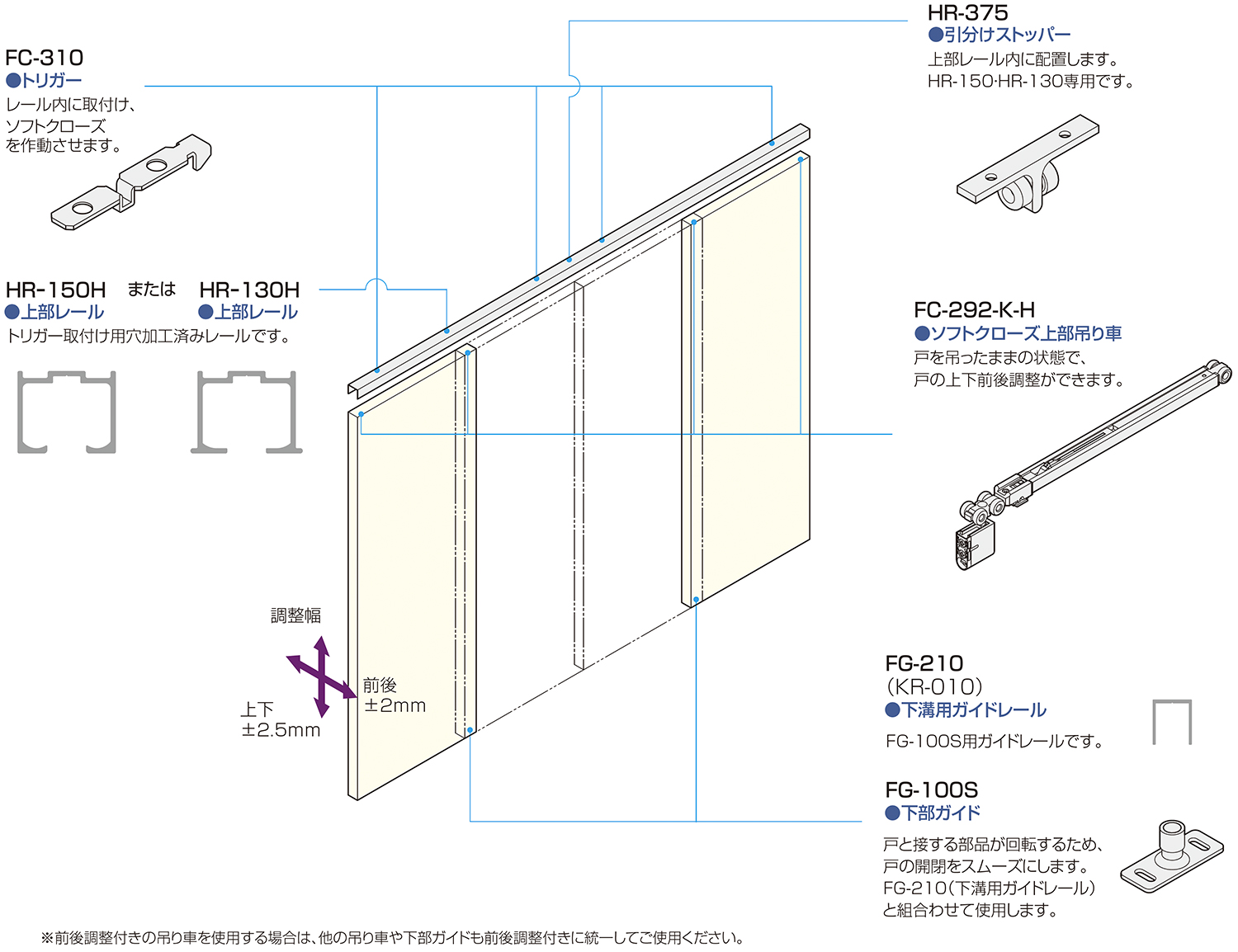

画像を拡大

概要

中央ストッパーを使用した、引分け納まりです。
必ず、ソフトクローズ上部吊り車を併用してください。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:40kg以下(引戸1枚)
  • 引戸の厚さ:24mm以上
  • 引戸の幅:790mm以上
  • 使用温度範囲:5℃～40℃
  • クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • 引戸を引分けで使用する際は、必ず本ページ掲載の部品構成にてご使用ください。他の部品を使用したり、構成部品に不足がありますと、戸の脱落や、システムが破損するおそれがあります。
  • 引分けの中央部は縦枠がありませんので、通常の縦枠がある納まりよりも閉じ操作を丁寧に行っていただく必要があります。
    　戸を勢いよく操作すると、ソフトクローズが正常に作動しないだけでなく、戸の脱落やシステムが破損するおそれがあります。
  • ソフトクローズ上部吊り車(220ページ)についてのご注意もご参照ください。

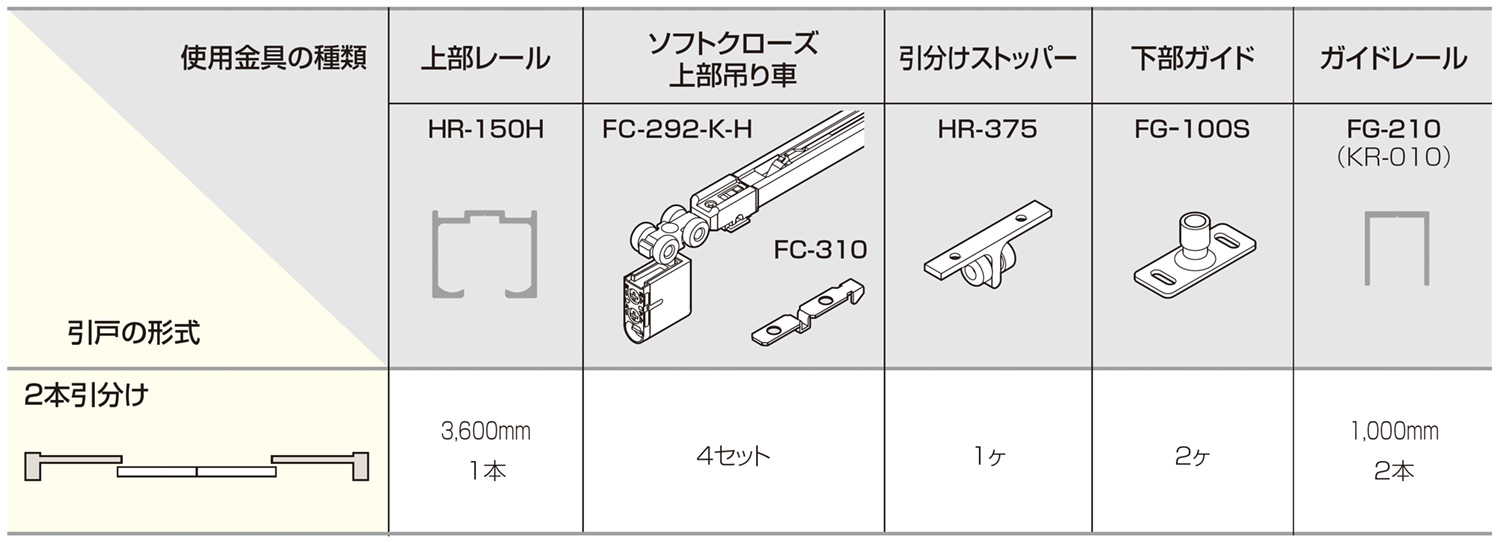

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
8件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
AFD-600(AFDシリーズ 調整用スパナ)

AFD-600(AFDシリーズ 調整用スパナ)

330 円
AFDシリーズ AFD-600(調整用スパナ)
FC-310トリガー・FC-610取付治具セット

FC-310トリガー・FC-610取付治具セット

517 円
FC-310トリガー・FC-610取付治具セット
FG-100S(下部ガイド) SOLDOUT

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
FG-210(KR-010・下ガイド用レール) SOLDOUT

FG-210(KR-010・下ガイド用レール)

2,310〜3,465 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)

[CADデータ有]
FC-292-K-H(HRシリーズ ソフトクローズ上部吊り車 上下前後調整付き)

FC-292-K-H(HRシリーズ ソフトクローズ上部吊り車 上下前後調整付き)

14,795〜14,905 円
HRシリーズ FC-292-K-H ソフトクローズ上部吊り車 (上下前後調整付き)

[CADデータ有]
HR-130H(上部レール)

HR-130H(上部レール)

6,050〜12,540 円
HR-130H(上部レール)

[CADデータ有]
HR-150H(HRシリーズ 上部レール)

HR-150H(HRシリーズ 上部レール)

4,950〜10,340 円
HRシリーズ HR-150H(上部レール)

[CADデータ有]
HR-375(HRシステム HR引分け用ストッパー)

HR-375(HRシステム HR引分け用ストッパー)

1,045 円
HRシステム HR-375(HR引分け用ストッパー)

[CADデータ有]
