　ソフトクローズ

金具の使用場所

カタログ
画像を拡大

概要

●戸が閉まる約50mm手前でソフトクローズが作動します。

●戸の跳ね上がり抑制機能を搭載しています。

●ソフトクローズ上部吊り車を戸先と戸尻の両方に取付けることもできます。

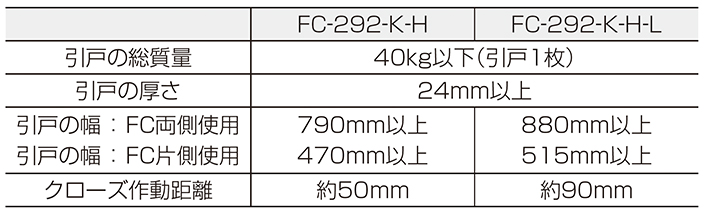

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:40kg以下(引戸1枚)
  • 引戸の厚さ:24mm以上
  • 引戸の幅:両側ソフトクローズの場合790mm以上
    　　　　　 片側ソフトクローズの場合470mm以上
  • 使用温度範囲:5℃～40℃
  • クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
  • 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
  • ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
  • 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
  • 施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
  • レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
8件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
FC-310トリガー・FC-610取付治具セット

FC-310トリガー・FC-610取付治具セット

517 円
FC-310トリガー・FC-610取付治具セット

[CADデータ有]
HR-292-K (HRシリーズ 上部吊り車 上下前後調整付き)

HR-292-K (HRシリーズ 上部吊り車 上下前後調整付き)

4,950〜5,060 円
HRシリーズ　HR-292-K 上部吊り車 (上下前後調整付き)

[CADデータ有]
HR-130H(上部レール)

HR-130H(上部レール)

6,710〜13,860 円
HR-130H(上部レール)

[CADデータ有]
FG-210(KR-010・下ガイド用レール)

FG-210(KR-010・下ガイド用レール)

2,640〜3,960 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)

[CADデータ有]
FC-292-K-H(HRシリーズ ソフトクローズ上部吊り車 上下前後調整付き)

FC-292-K-H(HRシリーズ ソフトクローズ上部吊り車 上下前後調整付き)

15,070〜15,180 円
HRシリーズ FC-292-K-H ソフトクローズ上部吊り車 (上下前後調整付き)

[CADデータ有]
HR-150H(HRシリーズ 上部レール)

HR-150H(HRシリーズ 上部レール)

5,500〜11,440 円
HRシリーズ HR-150H(上部レール)

[CADデータ有]
AFD-600(AFDシリーズ 調整用スパナ)

AFD-600(AFDシリーズ 調整用スパナ)

352 円
AFDシリーズ AFD-600(調整用スパナ)
FG-100S(下部ガイド) SOLDOUT

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
