　下荷重ソフトクローズ

HR SYSTEM 下荷重ソフトクローズ

金具の使用場所

HR SYSTEM 下荷重ソフトクローズ 金具の使用場所
画像を拡大

概要

●戸が閉まる約50mm手前で、上部ガイドのソフトクローズが作動します。

●上部ガイドはレール内に納まっていますので、戸車の脱輪による戸の転倒を防止できます。

●ソフトクローズを戸先と戸尻の両方に取付けることもできます。

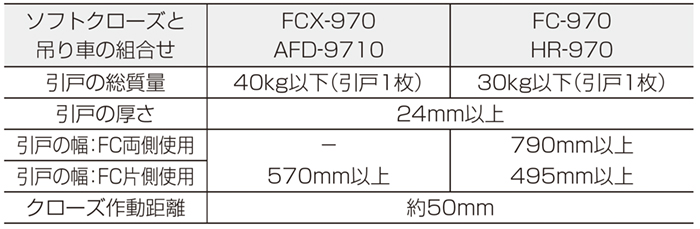

使用条件

一般住宅屋内用木製引戸(浴室には使用できません)

◇戸車:ベアリング入りY型戸車(弊社推奨品:FA-1100-BY)
◇下部レール:NYレールまたはDW-131
◇使用温度範囲:5℃～40℃　
◇クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
  • 戸を勢いよく操作すると、ソフトクローズが正常に機能しません。
  • 戸は通常の引戸と同じ力で操作してください。
  • ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
  • 必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
  • 施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
  • レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

使用金具例

HR SYSTEM 下荷重ソフトクローズ 使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
10件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HR-130

HR-130

1,650〜17,270 円
HR-130 上部レール

ツバ付きレール

[CADデータ有]
NYレール(ツバ付き)(引戸用Y型レール金物)《別途梱包費》

NYレール(ツバ付き)(引戸用Y型レール金物)《別途梱包費》

1,980〜4,180 円
NYレール(ツバ付き)(引戸用Y型レール金物)

[CADデータ有]
FC-970(HRシステム ソフトクローズ上部ガイド)

FC-970(HRシステム ソフトクローズ上部ガイド)

12,650〜12,870 円
HRシステム FC-970(ソフトクローズ上部ガイド)

[CADデータ有]
FCX-970(HRシステム 下荷重ソフトクローズ 上部ガイド)

FCX-970(HRシステム 下荷重ソフトクローズ 上部ガイド)

15,950〜16,170 円
FCX-970
(HRシステム 下荷重ソフトクローズ 上部ガイド)
HR-150(HRシステム 上部レール)

HR-150(HRシステム 上部レール)

1,430〜17,270 円
HRシステム HR-150(上部レール)

ツバ無しレール

[CADデータ有]
FA-1100調整戸車

FA-1100調整戸車

990 円
FA-1100調整戸車

[CADデータ有]

※FA-1000・FA-100・FA-160シリーズは、FA-1100調整戸車とFA-1100用スペーサー」を使用することで交換が可能です。
HR-932(簡易摩擦式キャッチ)

HR-932(簡易摩擦式キャッチ)

275 円
HR-932(簡易摩擦式キャッチ)
FC-310トリガー・FC-610取付治具セット

FC-310トリガー・FC-610取付治具セット

517 円
FC-310トリガー・FC-610取付治具セット

[CADデータ有]
HR-970(HRシステム 上部ガイド)

HR-970(HRシステム 上部ガイド)

2,420 円
HRシステム HR-970(上部ガイド)

[CADデータ有]
FA-100-K(FA調整戸車シリーズ用キャップ)

FA-100-K(FA調整戸車シリーズ用キャップ)

110 円
FA-100-K(FA調整戸車シリーズ用キャップ)

[CADデータ有]
