　アウトセット 自閉式

HR SYSTEM アウトセット 自閉式

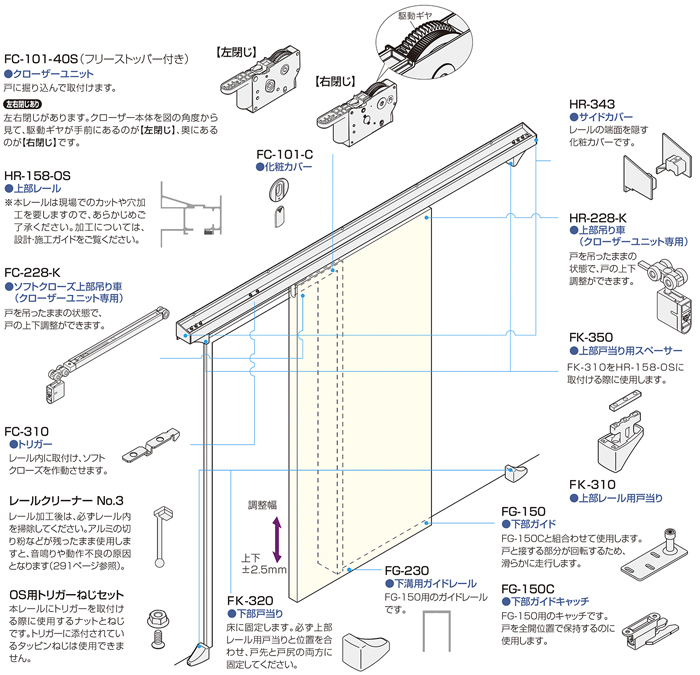

金具の使用場所

HR SYSTEM アウトセット 自閉式 金具の使用場所
画像を拡大

概要

●クローザーユニットを使用した、アウトセット上吊引戸システムです。

●上部レールは単一なので、施工が簡単で外観性にも配慮しています。

使用条件

  • 屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:40kg以下(引戸1枚)
  • 引戸の厚さ:33～40mm
  • 引戸の幅:600～1,300mm
  • 引戸のストローク:1,300mm以下
※化粧カバー側が幕板仕様の引戸にはご使用になれません。
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • 自閉の動力にはぜんまいの解ける力を利用していますので、通常の上吊式引戸と比べて、戸を開けるときの操作が重くなります。
  • 本クローザーユニットに内蔵されているぜんまいは、自由長の状態からさらに解くと破損しますので、扱いには十分ご注意ください。
  • 本クローザーユニットを取付けない状態での引戸の走行抵抗が4.9N(0.5kgf)以上ありますと、戸が完全に自閉しません。
  • 一時停止時間は変動が大きく、クローザーユニットの個体差やぜんまいの巻き数、戸幅、戸の質量、施工状態、施工条件、室内温度、戸の開閉頻度等によって停止時間に大きく違いが出ます。選定の際には、その特性をご理解いただいた上でご使用ください。
  • 引戸をアウトセットで使用する際は、必ず本ページ掲載の部品構成にてご使用ください。他の部品を使用したり、構成部品に不足がありますと、戸の脱落や、システムが破損するおそれがあります。
  • 取付け壁面に下地があることを事前にご確認ください。下地がない場合は、補強板を設置してください。
  • 戸先と戸尻の上下に戸当りを取付けるスペースがあることをあらかじめご確認ください。

使用金具例

HR SYSTEM アウトセット 自閉式 使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
15件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
HR-228-K(上下調整付き吊り車)

HR-228-K(上下調整付き吊り車)

4,840〜4,950 円
HR-228-K(上下調整付き吊り車)

[CADデータ有]
FC-228-K(ソフトクローズ上部吊り車)

FC-228-K(ソフトクローズ上部吊り車)

13,090〜13,200 円
FC-228-K(ソフトクローズ上部吊り車)

[CADデータ有]
FC-101-C(化粧カバー)

FC-101-C(化粧カバー)

627 円
FC-101-C(化粧カバー)

[CADデータ有]
FC-101-40S(クローザーユニットフリーストッパー付き)

FC-101-40S(クローザーユニットフリーストッパー付き)

11〜30,800 円
FC-101-40S(引戸クローザー本体)

[CADデータ有]
HR-158-OS(HRシリーズ アウトセット用上部レール)

HR-158-OS(HRシリーズ アウトセット用上部レール)

56,320 円
HR-158-OS
(HRシリーズ アウトセット用上部レール)
FK-350(上部戸当り用スペーサー)

FK-350(上部戸当り用スペーサー)

2,090 円
FK-350(上部戸当り用スペーサー)

FK-310をHR-158-OSに取付ける際に使用します。
FK-310(HRシステム 上部レール用戸当り)

FK-310(HRシステム 上部レール用戸当り)

3,025 円
HRシステム FK-310(上部レール用戸当り)

[CADデータ有]
FK-320(下部戸当り)

FK-320(下部戸当り)

2,255 円
HRシリーズ FK-320(下部戸当り)

[CADデータ有]
OS用トリガーねじセット

OS用トリガーねじセット

396 円
OS用トリガーねじセット

[CADデータ有]
HR-343(HR-158-OS 化粧カバー)

HR-343(HR-158-OS 化粧カバー)

1,045 円
HR-343
(HR-158-OS 化粧カバー)
FG-100S(下部ガイド) SOLDOUT

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
FG-150(下部ガイド)

FG-150(下部ガイド)

1,650 円
FG-150(下部ガイド)

[CADデータ有]
FG-150C(下部ガイドキャッチ)

FG-150C(下部ガイドキャッチ)

1,265 円
FG-150C(下部ガイドキャッチ)

[CADデータ有]
AFD-600(AFDシリーズ 調整用スパナ) SOLDOUT

AFD-600(AFDシリーズ 調整用スパナ)

440 円
AFDシリーズ AFD-600(調整用スパナ)
FG-230(下溝用ガイドレール)

FG-230(下溝用ガイドレール)

3,080〜4,620 円
FG-230(下溝用ガイドレール)

[CADデータ有]
