　2wayソフトクローズ戸袋納まり

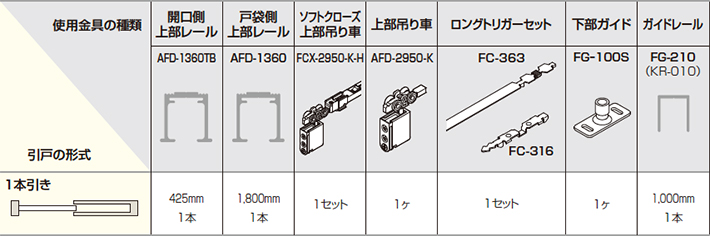

金具の使用場所

カタログ
画像を拡大

概要

戸袋納まりの場合でも、引戸のメンテナンスが容易にできる部品構成です。

上部レールを分割することで、吊り車やトリガーを取出すことができます。

「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも枠より約50mm手前でmソフトクローズが作動します。

戸先側のみ、戸の跳ね上がり抑制機能を搭載しています。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:30kg以下(引戸1枚)
  • 引戸の厚さ:24mm以上
  • 引戸の幅:520mm以上
  • 使用温度範囲:5°C~40°C
  • クローズ速度調整:調整できません

※選択するロングトリガーによって、戸先の引き残しは0mmか65mmのどちらかとなります。それ以外の引き残し設定にしたい場合は、弊社までご相談ください。

【ご注意】
下記をお読みのうえ、正しくお使いください。
  • ロングトリガーは、戸袋の外側に取付けないでください。戸尻側のトリガー位置が変わり、戸が閉まる設定位置より手前で止まってしまいます。
  • 下部ガイドは、ガイド部が回転するタイプを使用してください。　回転しないタイプを使用した場合、戸袋から戸が出せなくなるおそれがあります。
  • ソフトクローズ上部吊り車の仕様については212ページをご参照ください。

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら
商品一覧に戻る
11件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
FG-100S(下部ガイド)

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
AFD-2950-K(上部吊り車)

AFD-2950-K(上部吊り車)

2,662〜2,772 円
AFD-2950-K(上部吊り車)

[CADデータ有]
FG-210(KR-010・下ガイド用レール)

FG-210(KR-010・下ガイド用レール)

2,200〜3,300 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)

[CADデータ有]
AFD-600(AFDシリーズ 調整用スパナ)

AFD-600(AFDシリーズ 調整用スパナ)

308 円
AFDシリーズ AFD-600(調整用スパナ)
AFD-1560(戸袋側レール)

AFD-1560(戸袋側レール)

4,950〜10,340 円
AFD-1560(戸袋側レール)

[CADデータ有]
AFD-1360(戸袋側レール)

AFD-1360(戸袋側レール)

4,950〜10,340 円
AFD-1360(戸袋側レール)

[CADデータ有]
AFD-1560TB(開口側レール)

AFD-1560TB(開口側レール)

1,760〜1,925 円
AFD-1560TB(開口側レール)

[CADデータ有]
AFD-1360TB(開口側レール)

AFD-1360TB(開口側レール)

1,760〜1,925 円
AFD-1360TB(開口側レール)

[CADデータ有]
FCX-2950-K-H(2wayソフトクローズ上部吊り車) SOLDOUT

FCX-2950-K-H(2wayソフトクローズ上部吊り車)

10,120〜10,230 円
FCX-2950-K-H(2wayソフトクローズ上部吊り車)

[CADデータ有]

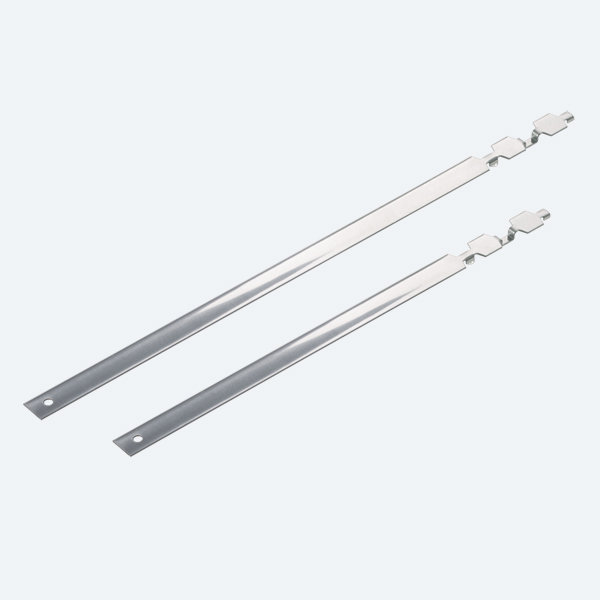

TB-360-H・TB-360-65-H(ロングトリガーセット)

TB-360-H・TB-360-65-H(ロングトリガーセット)

1,870 円
TB-360-H・TB-360-65-H(ロングトリガーセット)
手掛けフック(引戸の木口取り付け用取手手掛)

手掛けフック(引戸の木口取り付け用取手手掛)

1,650〜2,310 円
引戸の木口取り付け用取手手掛 手掛けフック
