ホーム
>
上吊式引戸金具
>
AFD SYSTEM
ソフトクローズ&ブレーキ
金具の使用場所
画像を拡大
概要
戸先側にソフトクローズ上部吊り車、戸尻側にブレーキ付き戸車を使用します。
使用条件
一般住宅屋内用木製引戸(浴室には使用できません)
引戸の総質量:20kg以下(引戸1枚)
引戸の厚さ:24mm以上
引戸の幅:580mm以上
使用温度範囲:5℃~40℃
クローズ速度調整:調整できません
ブレーキ付き上部吊り車は、引戸の速度抑制機能付きの吊り車です。
【ご注意】
下記をお読みのうえ、正しくお使いください。
ソフトクローズは、引戸の閉め際に戸が閉まるのをアシストするものです。戸を使用する環境・室温・操作方法などにより閉じる速度にばらつきが生じます。
戸を勢いよく操作すると、ソフトクローズが正常に機能しません。戸は通常の引戸と同じ力で操作してください。
ソフトクローズが作動している区間は、解除位置まで戸を開けないと元に戻ってしまいます。また、戸の開け始めは通常の引戸と比べて操作が重く感じられます。
必ず使用条件をお守りください。使用条件外で使用すると、異常な動作・故障や事故発生の原因になります。
施工時は、添付の説明書をお読みいただき、正しい取付けを行ってください。また、取付け後は必ず動作確認をしてください。
ブレーキ付き吊り車は、指はさみを防止する商品ではありません。
レール内、または戸車に潤滑材を塗付した場合、潤滑剤が吊り車のブレーキチップ、またはブレーキ作動板に付いてしまうと、ブレーキ力(摩擦抵抗)が低下します。
摩擦ブレーキは個体差が大きく、戸幅・戸の質量、施工状態・施工条件によってもブレーキ力、動作に大きく違いが出るおそれがあります。選定の際には、その特性を良くご理解していただいた上でご使用いただきますようお願いします。
レール加工時の削りカスやホコリなどが、本体内部やレール走行面、吊り車走行部に付着すると、吊り車から異音が発生したり、戸が閉まりきらなくなるおそれがあります。レールクリーナーなどでこまめにレール内の掃除をしてください。

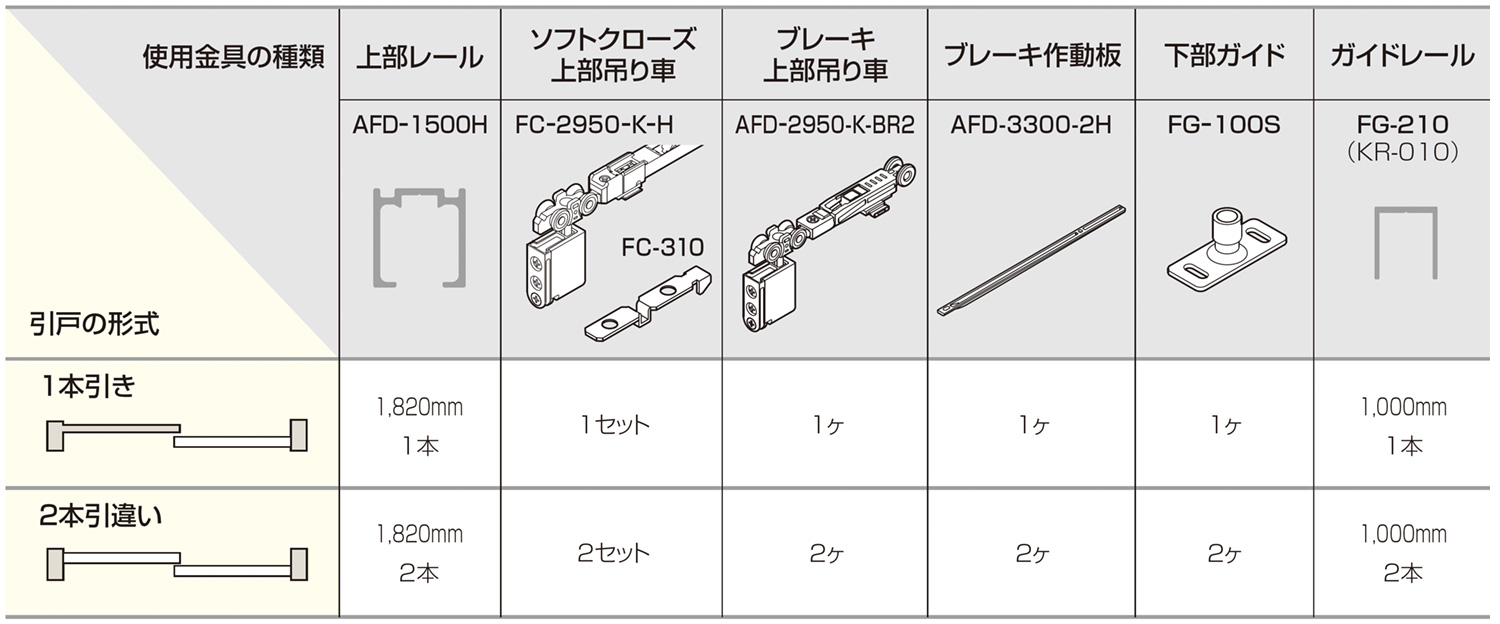

使用金具例
総合カタログからご覧いただけます
9
件の商品がございます。
新着順
|
価格が安い順
|
価格が高い順
FG-100S(下部ガイド)
605 円
FG-100S(下部ガイド)
[CADデータ有]
FG-210(KR-010・下ガイド用レール)
2,310〜3,465 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)
[CADデータ有]
FC-2950-K-H(ソフトクローズ上部吊り車)
9,075〜9,185 円
FC-2950-K-H(ソフトクローズ上部吊り車)
[CADデータ有]
AFD-600(AFDシリーズ 調整用スパナ)
330 円
AFDシリーズ AFD-600(調整用スパナ)
AFD-2950-K-BR2(ブレーキ付き上部吊り車)
5,390〜5,500 円
AFD-2950-K-BR2(ブレーキ付き上部吊り車)
[CADデータ有]
AFD-3300-2H(AFDシリーズ ブレーキ作動板)
374 円
AFDシリーズ AFD-3300-2H(ブレーキ作動板)
[CADデータ有]
FC-310トリガー・FC-610取付治具セット
495 円
FC-310トリガー・FC-610取付治具セット
AFD-1300H(トリガー穴加工済みレール)
3,190〜6,820 円
AFD-1300H(トリガー穴加工済みレール)
[CADデータ有]
AFD-1500H(トリガー穴加工済みレール)
3,190〜6,820 円
AFD-1500H(トリガー穴加工済みレール)
[CADデータ有]
