　アウトセットAFD-1500-OS(単一レール)

金具の使用場所

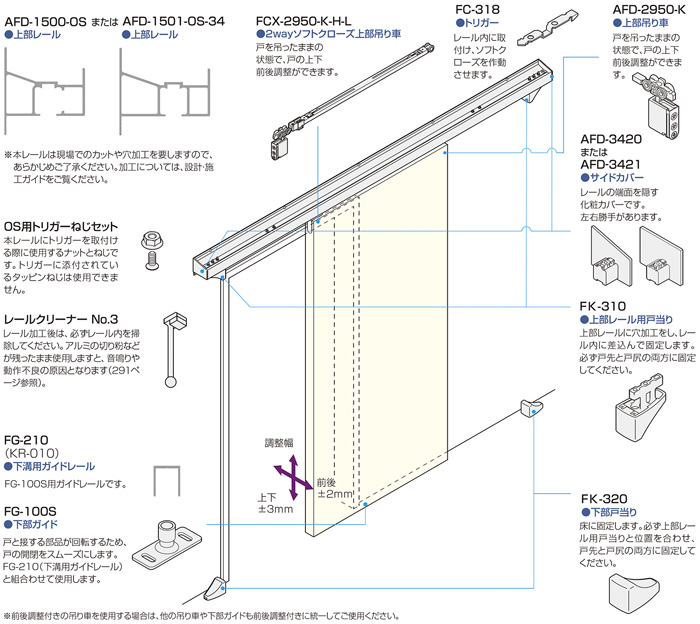

カタログ
画像を拡大

概要

●AFDシステムの吊り車を使用した、アウトセット上吊引戸システムです。

●上部レールは単一なので、施工が簡単で、外観性にも配慮しています。

●「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でもソフトクローズが作動します。

●上部レールは2種類あります。壁と戸の納まりによってお選びください。

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 引戸の総質量:30kg以下(引戸1枚)　◇引戸の厚さ:24～40mm
  • 引戸の幅:590mm以上　◇使用温度範囲:5℃～40℃
  • クローズ速度調整:調整できません
【ご注意】
下記をお読みのうえ、正しくお使いください。
  • 引戸をアウトセットで使用する際は、必ず本ページ掲載の部品構成にてご使用ください。他の部品を使用したり、構成部品に不足がありますと、戸の脱落や、システムが破損するおそれがあります。
  • 取付け壁面に下地があることを事前にご確認ください。下地がない場合は、補強板を設置してください。
  • 戸先と戸尻の上下に戸当りを取付けるスペースがあることをあらかじめご確認ください。
  • ソフトクローズ上部吊り車の仕様についてはこちらをご参照ください。

使用金具例

総合カタログからご覧いただけます

商品カタログ・セット例はこちら
設計・施工ガイドはこちら


商品一覧に戻る
15件の商品がございます。 新着順 ｜ 価格が安い順 ｜ 価格が高い順
AFD-2950-K(上部吊り車)

AFD-2950-K(上部吊り車)

3,080〜3,190 円
AFD-2950-K(上部吊り車)

[CADデータ有]
FK-310(HRシステム 上部レール用戸当り)

FK-310(HRシステム 上部レール用戸当り)

3,025 円
HRシステム FK-310(上部レール用戸当り)

[CADデータ有]
FK-320(下部戸当り)

FK-320(下部戸当り)

2,255 円
HRシリーズ FK-320(下部戸当り)

[CADデータ有]
OS用トリガーねじセット

OS用トリガーねじセット

396 円
OS用トリガーねじセット

[CADデータ有]
FG-100S(下部ガイド) SOLDOUT

FG-100S(下部ガイド)

605 円
FG-100S(下部ガイド)

[CADデータ有]
AFD-600(AFDシリーズ 調整用スパナ) SOLDOUT

AFD-600(AFDシリーズ 調整用スパナ)

440 円
AFDシリーズ AFD-600(調整用スパナ)
AFD-1500-OS(AFDシリーズ アウトセット用上部レール)

AFD-1500-OS(AFDシリーズ アウトセット用上部レール)

22,000〜23,870 円
AFDシリーズ AFD-1500-OS(アウトセット用上部レール)

[CADデータ有]
FG-210(KR-010・下ガイド用レール)

FG-210(KR-010・下ガイド用レール)

2,860〜4,290 円
上吊式引戸金具用下ガイド用レール FG-210(KR-010)

[CADデータ有]
FC-2950-K-H(ソフトクローズ上部吊り車)

FC-2950-K-H(ソフトクローズ上部吊り車)

9,460〜9,790 円
FC-2950-K-H(ソフトクローズ上部吊り車)

[CADデータ有]
AFD-1501-OS-34(AFDシリーズ アウトセット用上部レール)

AFD-1501-OS-34(AFDシリーズ アウトセット用上部レール)

25,080〜27,500 円
AFD-1501-OS-34
(AFDシリーズ アウトセット用上部レール)

[CADデータ有]
FCX-2950-K-H-L(2wayソフトクローズロングストローク上部吊り車)

FCX-2950-K-H-L(2wayソフトクローズロングストローク上部吊り車)

13,970〜14,080 円
FCX-2950-K-H-L(2wayソフトクローズロングストローク上部吊り車)

[CADデータ有]
AFD-3421(AFDシリーズ 化粧カバー)

AFD-3421(AFDシリーズ 化粧カバー)

1,155〜1,265 円
AFD-3421(AFDシリーズ 化粧カバー)

[対応レール]
AFD-1501-OS-34

[CADデータ有]
FC-318トリガー・FC-615取付治具セット

FC-318トリガー・FC-615取付治具セット

748 円
FC-318トリガー・FC-615取付治具セット

[CADデータ有]
FC-310トリガー・FC-610取付治具セット SOLDOUT

FC-310トリガー・FC-610取付治具セット

517 円
FC-310トリガー・FC-610取付治具セット

[CADデータ有]
AFD-3420(AFDシリーズ 化粧カバー)

AFD-3420(AFDシリーズ 化粧カバー)

990〜1,100 円
AFDシリーズ AFD-3420(化粧カバー)

[対応レール]
AFD-1501-OS

[CADデータ有]
